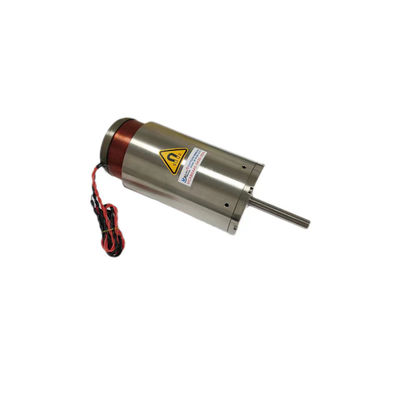

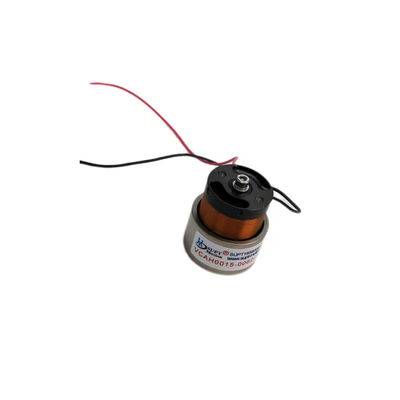

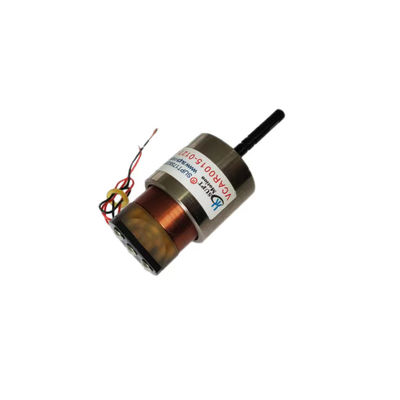

Motor de bobina de voz linear de alta precisão, motor sem escovas de acionamento direto com eixo
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT |
| Certificação | CCC, ce, ISO9001 |
| Número do modelo | VCAR0044-0075-00A |
| Quantidade de ordem mínima | ≥1 |
| Preço | $120.00/pieces >=1 pieces |
| Detalhes da embalagem | & da caixa; ímãs do motor de bobina de voz da caixa de madeira |
| Tempo de entrega | 1-5 a expedição dos dias dos produtos 5-7, prova 3-5 dias, maioria para ser negociada |
| Termos de pagamento | T/T |
| Habilidade da fonte | 2000 peças/peças por mês ímãs de motor de bobina vocal |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Garantia | 3 meses-1 ano | Utilização | BARCO, carro, bicicleta elétrica, UAV, robô, ventilador médico, microscópio, endoscópio, sistema óti |
|---|---|---|---|
| Tipo | Micro motor | Torque | 30 |
| Construção | Imã permanente | Comutação | Sem escovas |
| Proteger a característica | Totalmente fechado | Velocidade ((RPM)) | 20 |
| Corrente contínua ((A)) | 4,8 | Eficiência | IE 1 |
| Força máxima ((N) | 33 | Distância máxima ((mm) | 9.9 |
| ímãs do motor de bobina de voz (v) | 24,3 | Peso do rotor ((kg) | 23,5 |
| Diâmetro do estator (milímetro) | 36 | Força contínua ((N) | 8 |
| Porto | Ímãs do motor de bobina de voz de Shanghai | ||
| Destacar | Motor de bobina de voz linear de alta precisão,Motor de bobina de voz linear de 20 rpm,Motor de tração direta sem escovas 20 rpm |
||
Descrição de produto
Motor de accionamento direto sem escovas com eixo de alta precisão de pequeno tamanho
Descrição do produto
Motor de bobina de voz linear com eixo cinemático incorporado e rolamentos lineares de precisão, o eixo cinemático é feito de materiais leves, altamente rígidos e resistentes ao desgaste.
Amplamente utilizado em semicondutores, ensaios e inspecções de precisão, controle de fluxo de válvulas e outros campos.
Os motores de acionamento direto sem escovas permitem um controle eficiente do movimento e um posicionamento preciso do robô.
Os motores de acionamento direto sem escovas controlam o campo magnético gerado pelos ímãs permanentes internos, regulando a corrente, dirigindo assim diretamente o rotor do motor para girar.Vários motores de acionamento direto sem escovas com eixos podem ser usados nas articulações do robô para realizar vários graus de liberdade de movimento.
Devido à natureza de acionamento direto dos motores de ação direta sem escovas, eles fornecem um controle de posição altamente preciso.Os robôs podem usar esse recurso para controlar a posição e a postura com precisão, tais como o posicionamento de uma ferramenta ou efetor final em uma posição de alvo específica.
Os motores de acionamento direto de eixo sem escovas são caracterizados por uma resposta rápida, o que é importante para tarefas robóticas que exigem movimento rápido ou operação de alta velocidade.
Os motores de acionamento direto sem escova podem ser integrados com codificadores para fornecer sinais de feedback precisos monitorando a posição do rotor do motor, permitindo o controle de circuito fechado.
Os motores de acionamento direto sem escovas oferecem uma conversão eficiente de energia, o que reduz o consumo de energia e também reduz a quantidade de calor gerado pelo robô.São também caracterizadas por baixos níveis de ruído., tornando o robô mais silencioso durante a operação.
|
A principal aplicação de um motor de bobina de voz: |
|
1Indústria de semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica. |
|
2- Funcionamento das válvulas em campo: Tipo de válvulas de medição, sistemas de ensaio de pressão, química das válvulas pneumáticas sistema de injecção. |
|
3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão. |
|
4Sistema de vibração: Mesa de agitação, plataforma de vibração. |
|
5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio. |
|
6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto. |
|
7- Área de utilização comercial: Computador de bomba de arrefecimento com câmara em miniatura Sistema de foco. |
|
8Indústria de automação: Equipamento a laser,Dispensador, equipamento de ensaio, máquinas têxteis. |
Parâmetros técnicos:
| Modelo de produto | Força de pico (N) |
Força contínua a 25°C ((N) |
Aceleração total (mm) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Peso da bobina (g) |
Diâmetro do estator | Fio de extremo do eixo (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (exterior) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (exterior) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (exterior) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (exterior) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Eixo ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (exterior) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interior) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interior) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (exterior) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interior) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interior) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interior) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interior) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (exterior) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interior) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interior) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interior) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | eixo ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interior) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interior) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | eixo ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | eixo ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | eixo ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | eixo ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | eixo ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | eixo ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | eixo ¥10 |
Aplicações:
O sistema de motor de bobina de voz linear é um motor linear de alta eficiência que fornece repetibilidade de posição precisa e baixos níveis de ruído.O eixo desportivo é feito de peso leve, material de alta rigidez e resistência ao desgaste. Material de alta qualidade. Amplamente utilizado em semicondutores, equipamentos médicos, testes e detecção de precisão, controle de fluxo de válvula e outros campos.Motor de bobina de voz com eixo de movimento incorporado e rolamento linear de precisãoO eixo esportivo é feito de materiais leves, de alta rigidez e resistentes ao desgaste.alta frequência e alta precisão.
Os nossos serviços
Produtos de vantagem competitiva
Reembolso total em caso de má qualidade ou atraso na entrega
Contrato de garantia da qualidade
Pequena encomenda bem-vinda
Serviço pós-venda 24*7
Informações sobre a empresa
Embalagem e transporte
Certificações
Perguntas frequentes
motor:
1. Viagem: viagem efectiva, utilizada para calcular o o total das viagensdevalor de força.
2- Direcção do movimento: instalação horizontal ou vertical 90 graus.
3Força de carga:cinstante na direção inversa deForçanomotor, tais como molas, etc.
4.Peso de carga: a parte de qualidade total do movimento, incluindo o deslizador de qualidade
5Tipo de movimento: 1.movimento de ponto para ponto;2.a reciprocidade da regra (por exemplo, varredura).
6Curva de velocidade: 1.uma curva de velocidade trapezoidal;2.curva de velocidade triangular; 3.Curva de velocidade sinusoidal.
