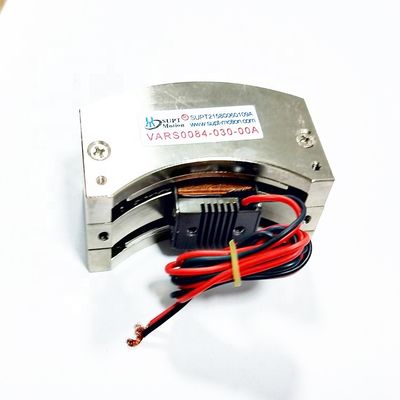

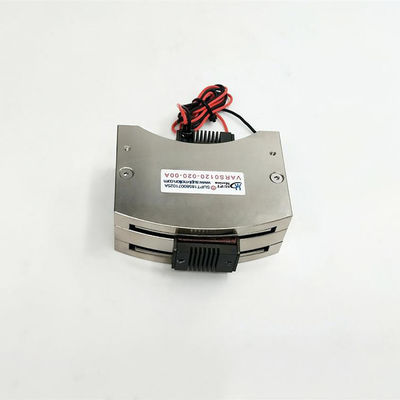

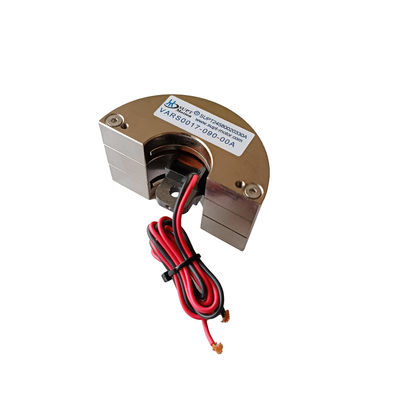

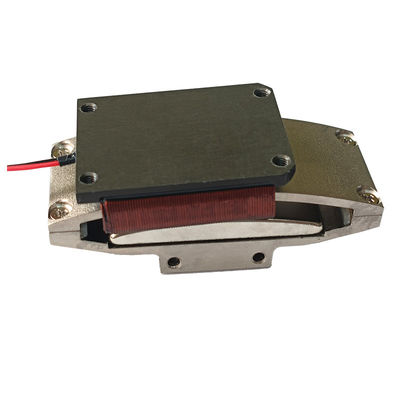

Tipo de balanço Motor de bobina de voz rotativa Alta frequência de movimento

O projeto e o cálculo dos parâmetros de um motor de bobina de voz oscilante é um processo complexo que requer a consideração de vários fatores, incluindo a estrutura do motor, a distribuição do campo magnético,Disposição da bobina, características mecânicas, etc. As seguintes são as etapas gerais para a concepção e cálculo dos parâmetros de um motor de bobina de voz oscilante:
1Análise dos requisitos: Determinar os requisitos de aplicação do motor, incluindo o ângulo de rotação necessário, a gama de velocidades, os requisitos de carga, etc.
2Tipo de motor: escolher o tipo de motor balançador adequado, como tipo de torção, tipo de balanço ou tipo de vários graus de liberdade, de acordo com os requisitos da aplicação.
3Análise de campo magnético: Realizar análise de campo magnético para determinar a distribuição e a intensidade do campo magnético.Isto pode ser simulado e calculado através de métodos tais como análise de elementos finitos (FEA).
4. Design da bobina: projetar o layout da bobina, determinar o número de enrolamentos, voltas, especificações de fio, etc. da bobina.e eficiência do motor.
5Análise mecânica: realizar análise mecânica, considerando fatores como a inércia de rotação do motor, carga, atrito, etc., para determinar o binário e as características dinâmicas necessárias.
6. Cálculo dos parâmetros:
Cálculo da corrente: Calcular a corrente necessária com base no binário e na constante de binário necessários.
Cálculo da resistência e da indutividade: Calcular a resistência e a indutividade com base no material e nos parâmetros geométricos da bobina.
Cálculo da constante de tempo de loop: Calcule a constante de tempo de loop para estimar a velocidade de resposta com base na resistência, indutividade e características mecânicas.
7Sistema de retroalimentação: se for necessário um controlo de circuito fechado, conceber sensores e sistemas de retroalimentação adequados, tais como codificadores, sensores de efeito Hall, etc.
8Estratégia de controlo: conceber estratégias de controlo adequadas para alcançar o movimento e a estabilidade necessários.
9Gestão térmica: considerar o calor gerado pelo motor durante o funcionamento e conceber um sistema de dissipação de calor para manter uma temperatura de funcionamento adequada.
10Simulação e simulação: utilizar ferramentas de simulação e simulação como Matlab, Simulink, etc. para verificar a racionalidade dos parâmetros de projeto e otimizar o projeto.
11Fabricação e ensaios: Produzir protótipos de motores com base em parâmetros de projeto, realizar ensaios reais e fazer os ajustamentos e otimizações necessários.
Deve notar-se que o projeto e o cálculo dos parâmetros de um motor de bobina de voz oscilante é um processo complexo que requer uma combinação de conhecimentos em vários campos, como a engenharia motorizada,EletromagnéticaPara aplicações complexas, pode ser necessário utilizar software de simulação eletromagnética profissional e ferramentas de concepção de sistemas de controlo para auxiliar no projecto e na otimização.

Aplicações:

A série de motores de bobina de voz oscilante SUPT adota a tecnologia dos produtos da série retangular, dobrando os produtos da série retangular para formar um certo sistema de posicionamento de ângulo prioritário.O binário típico é de 100 graus e o binário é de 50 N · mOs produtos do tipo swing são tipicamente utilizados na tecnologia laser no localizador de espelhos, no travão da válvula do tipo swing, no sistema de posicionamento do tipo swing e no controlador de voo, etc. , refere-se à indústria de semicondutores, automação e indústria aeronáutica.Motor de alta velocidade de movimento linear recíprocoO controle do motor linear de bobina de voz é simples e confiável, sem dispositivo de comutação, longa vida.
