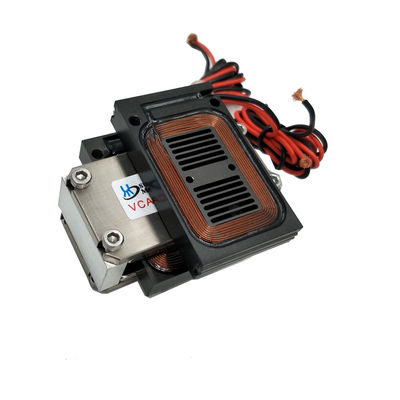

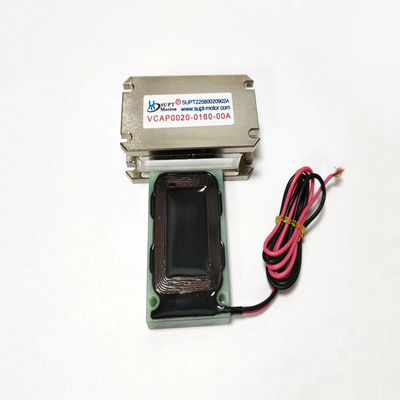

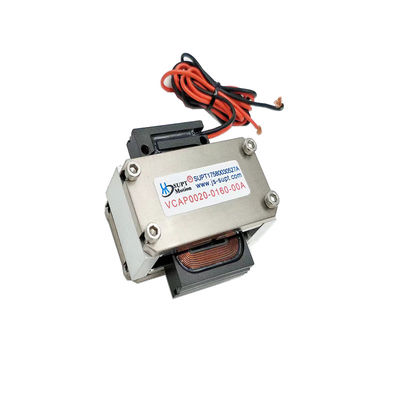

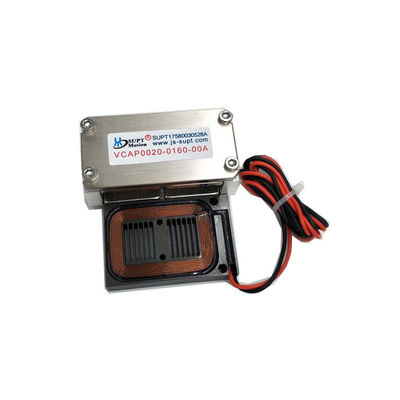

Ativador de bobina de voz simples motores lineares miniatura planos para a indústria de ferramentas de micro-máquinas
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT |
| Certificação | ce,ISO9001,CCC |
| Número do modelo | VCAP0020-0160-00A |
| Quantidade de ordem mínima | 2 peças |
| Preço | $120.00/pieces >=2 pieces |
| Detalhes da embalagem | na caixa e como o motor de bobina de voz requirements<br>linear do cliente |
| Tempo de entrega | 1-5 a expedição dos dias dos produtos 5-7, prova 3-5 dias, maioria para ser negociada |
| Termos de pagamento | T/T |
| Habilidade da fonte | 8000 partes/partes por Motor de bobina de voz linear do mês |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Garantia | 3 meses-1 ano | Utilização | BARCO, carro, bicicleta elétrica, aparelho eletrodoméstico, UAV, 3D impressão, microscópio, robô, ve |
|---|---|---|---|
| Tipo | Micro motor | Torque | Pedidos |
| Construção | Imã permanente | Comutação | Pincel |
| Proteger a característica | Totalmente fechado | Velocidade ((RPM)) | Velocidade variável |
| Corrente contínua ((A)) | 4.6A | Eficiência | IE 1 |
| Nome do produto | motor de bobina de voz linear | Voltagem nominal | 4.4V |
| Força de pico | 20N | Força contínua | 5.3N |
| Porto | Porto de Xangai | ||
| Destacar | Actuação de bobina de voz linear de estrutura simples,Actuador de bobina de voz linear plano 4.6A,Motor micro-linear de tipo plano 4.6A |
||
Descrição de produto
Motor de bobina de voz de estrutura simples Micromotor Motor de bobina de voz de tipo linear plano
Descrição do produto
O motor de bobina de voz plana (VCM) utiliza o princípio da interação eletromagnética para produzir movimento linear.Quando a corrente passa pela bobinaEste mecanismo de acionamento direto elimina a necessidade de componentes mecânicos de transmissão.garantir uma elevada precisão e capacidade de resposta.
A série plana é ideal para a produção de movimentos X-Y de curta distância, e o seu mercado é dirigido principalmente para as indústrias de semicondutores e de micro-máquinas-ferramentas.vamos falar sobre as maneiras pelas quais os motores de bobina de voz plana podem ser usados na indústria de micro-máquinas:
1. Micromachining de precisão: O controle de movimento preciso e a capacidade de resposta do VCM o tornam ideal para aplicações de micromaquinagem.com um diâmetro superior a 50 mm,, permitindo processos complexos e precisos de micromecânica.
2Óptica e Microlitografia: na fabricação de processos de micro-óptica e microlitografia, a VCM auxilia no posicionamento de lentes, máscaras ou outros elementos ópticos com extrema precisão.Isto é fundamental para produzir microstruturas precisas.
3. Fabricação de MEMS: Para a fabricação de sistemas micro-eletromecânicos (MEMS), a VCM ajuda a mover com precisão os componentes MEMS durante o processo de fabricação,assegurar a montagem precisa de micro-dispositivos complexos.
4- Micro-Electro-discharge Machining e Micro-Milling: em aplicações de Micro-Electro-discharge Machining (EDM) e Micro-Milling,VCMs controlam o movimento de eletrodos ou ferramentas de moagem para permitir a remoção precisa de material de características em miniatura.
5Manipulação de sondas: em tarefas de micromanipulação, tais como manipulação de amostras de precisão ou microcomponentes,O VCM controla o movimento da sonda para garantir que os danos são minimizados e que o posicionamento preciso é alcançado..
6Micro-assemblagem: A VCM pode ser utilizada em processos de micro-assemblagem para localizar e alinhar micro-componentes na construção de micro-dispositivos, garantindo uma conexão e funcionalidade adequadas.
7. Contouramento de superfície: a VCM pode ajudar a posicionar com precisão um perfis ou uma ferramenta de medição de superfície para caracterizar superfícies em miniatura com alta precisão.
8Microdispensação e Impressão: em microfluídica e microfabricação,O VCM pode ser utilizado para controlar a distribuição ou impressão de pequenas quantidades de fluidos ou materiais em superfícies microestruturadas.
Aplicação:
O motor de bobina de voz plana tem bobina de rotor leve, tempo de resposta curto e alta frequência.O curso 1mm-20mm pico de empurrão 1N-300N é muitas vezes usado para fazer a plataforma de movimento do eixo x-y. Amplamente utilizado na indústria de semicondutores, micro-máquinas-ferramenta.A série de motores de bobina de voz plana tem um curso mais curto do que a série retangular no mesmo volumeA série plana é um produto ideal para a produção de movimento X-Y de curto curso.e o seu mercado é principalmente orientado para as indústrias de semicondutores e de micro-máquinas-ferramentas..
A série VCAP de motor de bobina de voz de tipo plano
|
Produto Mdel
|
Força de pico
(N)
|
Continuidade
Força
(N)
|
Aceleração total
(mm)
|
Max.
Voltagem
(V)
|
Câmpus EMF traseiro
Constante
(V/m/S)
|
Peso da bobina
(g)
|
Duração ((mm)
|
Largura
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
Imagens detalhadas
Certificações
Nossa Empresa
Suzhou Unite Precision Technology Co, Ltd. (SUPT Motion) é uma empresa de engenharia e fabricação dedicada a fornecer motores lineares e plataformas de motores lineares Voice Coil Actuator,A SUPT Motion fornecerá um produto de distribuição padrão e também soluções OEM personalizadas de medium e alto volume.O produto principal é um actuador linear e rotativo baseado numa bobina de voz e um motor linear sem escovas de magneto permanente.
A empresa tem uma forte capacidade de P&D perfeito sistema de serviço pós-venda.A SUPT Motion é capaz de, de acordo com os requisitos específicos do cliente, projetar e produzir motor de bobina de voz, motor linear e todos os tipos de plataforma de movimento linearCom muitos anos de experiência, o nosso pessoal internacional de engenharia e fabricação é capaz de fornecer a tecnologia mais avançada e o melhor produto de qualidade para a Ásia, América do Norte,Europa e mundo vários sectores de clientes e concessionários de motores de bobina de voz e motores lineares.
A empresa é capaz de fornecer uma solução econômica para você grande requisito de produção OEM para você por estar baseado nos centros de fabricação de Suzhou,Continuaremos a melhorar a tecnologia, a lutar pela perfeição na qualidade..Aderir ao princípio da SUPT Motion Alta qualidade é a nossa busca, satisfação do cliente é o nosso compromisso.Com o nosso departamento de qualidade rigorosa e departamento de produção garantir que a nossa alta qualidade e produtos baratos motor mais rentável para servir os clientes torná-lo tem forte competitividade.
