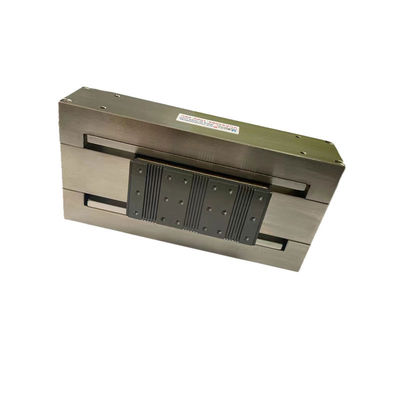

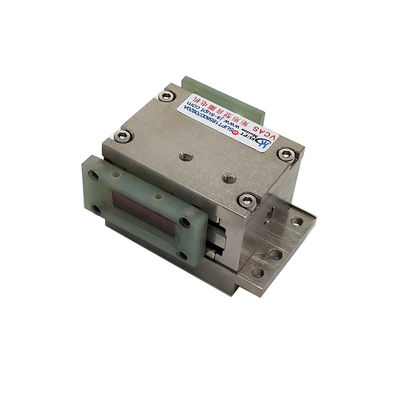

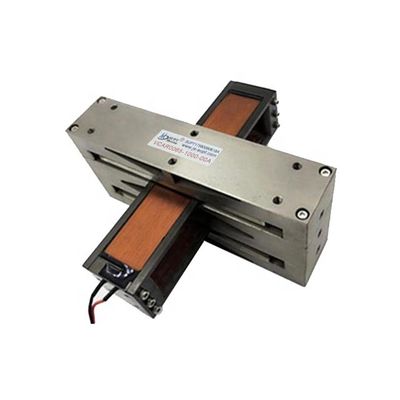

Motor de bobina de voz de tipo retangular 65N para atuador de bobina de voz de corte a laser
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT |
| Certificação | ce, ISO9001 |
| Número do modelo | VCAS0065-1000-00A |
| Quantidade de ordem mínima | 2 peças |
| Preço | $225.00/pieces 2-47 pieces |
| Detalhes da embalagem | cartão |
| Tempo de entrega | 1-5 produtos 5-7 dias de envio, amostras 3-5 dias, a granel a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | 600 partes/partes por Semana |
Detalhes do produto
| Voltagem ((V) | 28V | Potência de saída | TBD |
|---|---|---|---|
| Utilização | BARCO, UAV, robô, respirador médico, microscópio, sistema ótico, | Tipo | Micro motor |
| Torque | Pedidos | Construção | Imã permanente |
| Comutação | Pincel | Proteger a característica | Totalmente fechado |
| Velocidade ((RPM)) | Velocidade variável | Corrente contínua ((A)) | Corrente |
| Eficiência | IE 1 | Força máxima ((N) | 65 |
| Distância máxima ((mm) | 100 | Motor de bobina de voz ((V) | 28,7 |
| Força contínua ((N) | 22,4 | Rotor do peso (g) | 135 |
| Length*height (milímetro) | 170*81.9 | Porto | Xangai |
| Destacar | Motor de bobina de voz de tipo retangular,Motor de bobina de voz 65N,Actuador de motor de bobina de voz de corte a laser 65N |
||
Descrição de produto
Motor de bobina de voz de tipo retangular 65N para corte a laser de alta precisão
Descrição do produto:
O uso de um motor de bobina de voz retangular (RVCM) no corte a laser envolve a integração do motor no sistema de corte a laser para obter um controle de movimento preciso para um desempenho de corte ideal.Aqui está uma apresentação em inglês.:
Integração do motor de bobina de voz retangular no corte a laser:
A integração de um motor de bobina de voz retangular (RVCM) em sistemas de corte a laser aumenta a precisão e o controle dinâmico, resultando em uma melhor eficiência de corte a laser.O processo envolve as seguintes etapas::
1.Posicionamento da cabeça de corte a laser: A RVCM é utilizada para posicionar e mover a cabeça de corte a laser com alta precisão através da superfície da peça.Isso garante o alinhamento preciso do feixe de laser para operações de corte.
2Ajuste dinâmico de foco: RVCM é utilizado para ajustar o foco do feixe de laser em tempo real como a cabeça de corte se move.assegurar uma qualidade de corte constante durante todo o processo.
3. Seguimento do caminho: O comando sensível do motor é utilizado para seguir com precisão o caminho de corte programado, permitindo cortes intrincados e complexos sem desvios.
4Controle de múltiplos eixos: nos sistemas de corte a laser de múltiplos eixos, os RVCMs são integrados para controlar o movimento da cabeça de corte ao longo de múltiplos eixos, permitindo cortes complexos e tridimensionais.
5. Cortar raster e vetor: os RVCMs são usados para alternar entre os modos de corte raster e vetor ajustando a velocidade e o caminho do movimento da cabeça do laser,assegurar a remoção eficiente de materiais para várias tarefas de corte.
6Compensar dinâmico: o motor compensa as irregularidades do material ou as variações na planitude da peça de trabalho.mantendo uma distância constante entre a cabeça do laser e a superfície da peça para uma profundidade de corte uniforme.
7Controle de velocidade e aceleração: os RVCM fornecem um controlo preciso da velocidade e aceleração,permitindo que o sistema de corte a laser obtenha parâmetros de corte ideais para diferentes materiais e espessuras.
8Corte de alta velocidade: a resposta rápida do motor permite operações de corte de alta velocidade, mantendo a precisão e a qualidade, contribuindo para um aumento da produtividade.
9Micro-Cutting: nas aplicações de micro-cutting, RVCMs permitem posicionamento e movimento extremamente precisos do feixe de laser, facilitando a criação de características complexas em micro-escala.
10Feedback de circuito fechado: a integração com sistemas de feedback de posição, como codificadores, permite que os RVCM operem em controle de circuito fechado, melhorando ainda mais a precisão e a repetibilidade.
Parâmetros técnicos:
| Série VCAS de motor de bobina de voz de tipo retangular | ||||||||
| Modelo | Força máxima ((N) | Força contínua25°C(N) | Período máximo de deslocamento ((mm) | Voltagem ((V) | Constante de campo electromagnético de retorno ((V/m/S) | Peso do motor ((g) | Largura*altura (mm) | Duração ((mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 49.8 | 11.3 | 1.3 | 16.0 | 42.6*33 | 72.0 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 16.0 | 42.6*37 | 100.5 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3.0 | 13.3 | 4.6 | 18.2 | 34.1*27 | 25.1 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 9.9 | 13.7 | 4.6 | 18.2 | 34.1*26.9 | 33.5 |
| VCAS0013-0343-00A | 13.0 | 8.0 | 34.3 | 12.6 | 5.8 | 40.0 | 59.9*34.8 | 68.3 |
| VCAS0065-1000-00A | 65.0 | 22.4 | 100.0 | 28.7 | 9.7 | 135.0 | 59.6*81.9 | 170.0 |
Aplicação:
Os atuadores de motor linear são ideais para aplicações que exigem movimento linear de alta precisão, rápido e confiável.Pode ser usado em uma variedade de aplicaçõesEste actuador de motor linear é uma solução económica para as suas necessidades de controlo de movimento linear.É projetado para proporcionar alta precisão e desempenho superior. É também fácil de instalar e manter. Sob o mesmo volume, o impulso do motor de bobina de voz retangular da série VCAS é menor do que o do motor de bobina de voz cilíndrica.com um motor de tração rectangular de 1000 N e de ida e volta de 250 mm,Os motores rectangulares de bobina de voz da série VCAS são a solução ideal para o movimento do eixo X-Y, que é comercializado principalmente nas indústrias de semicondutores e micro máquinas-ferramenta.
