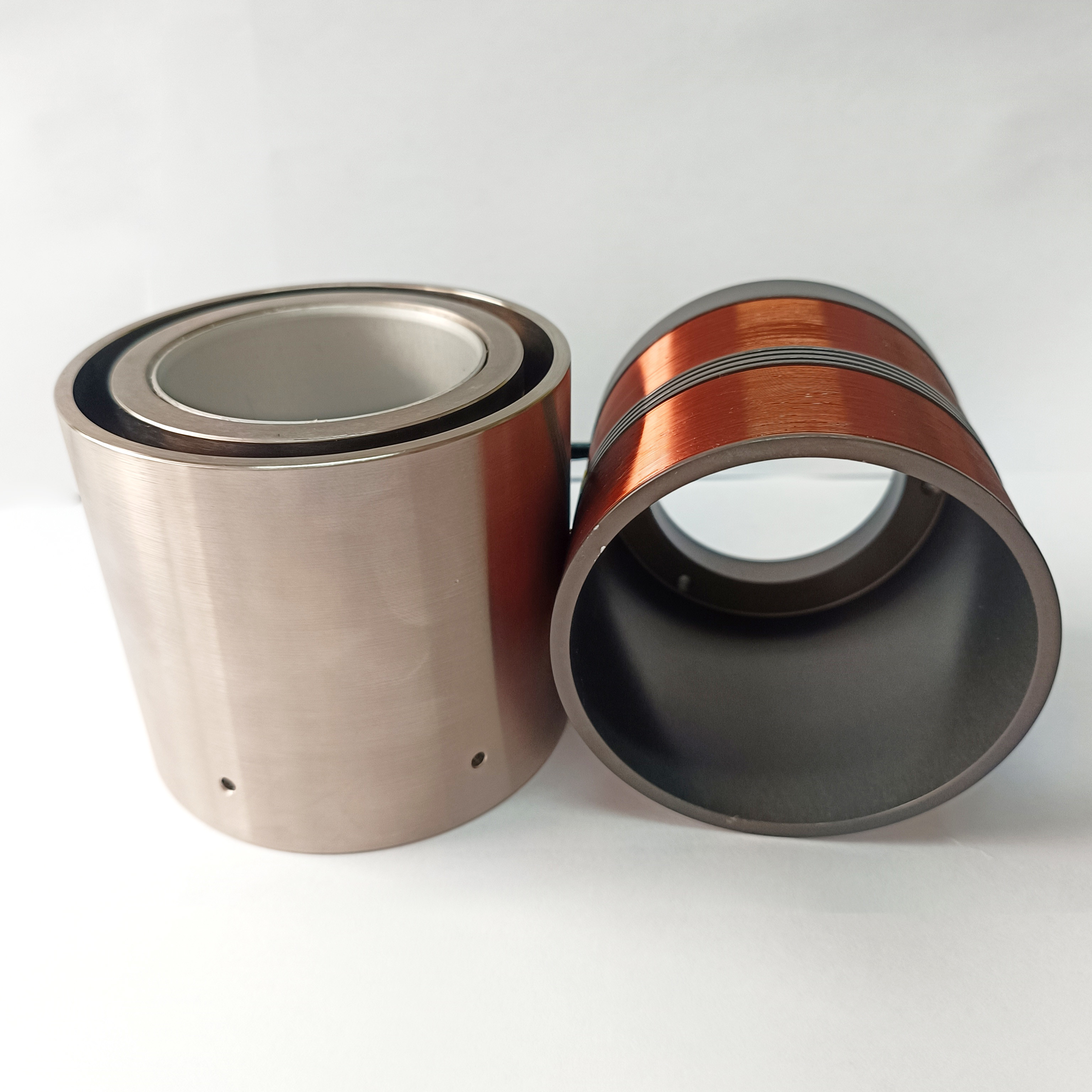

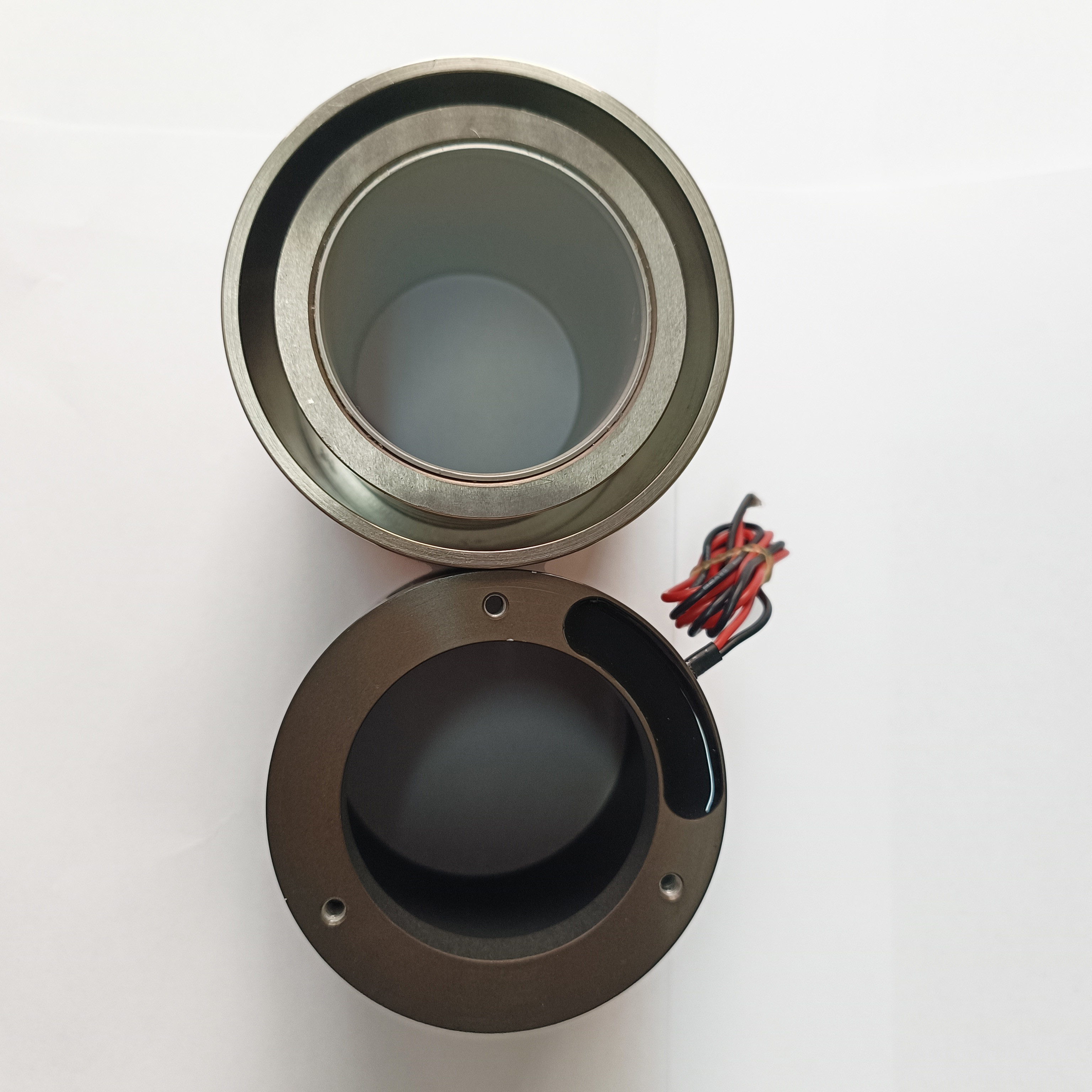

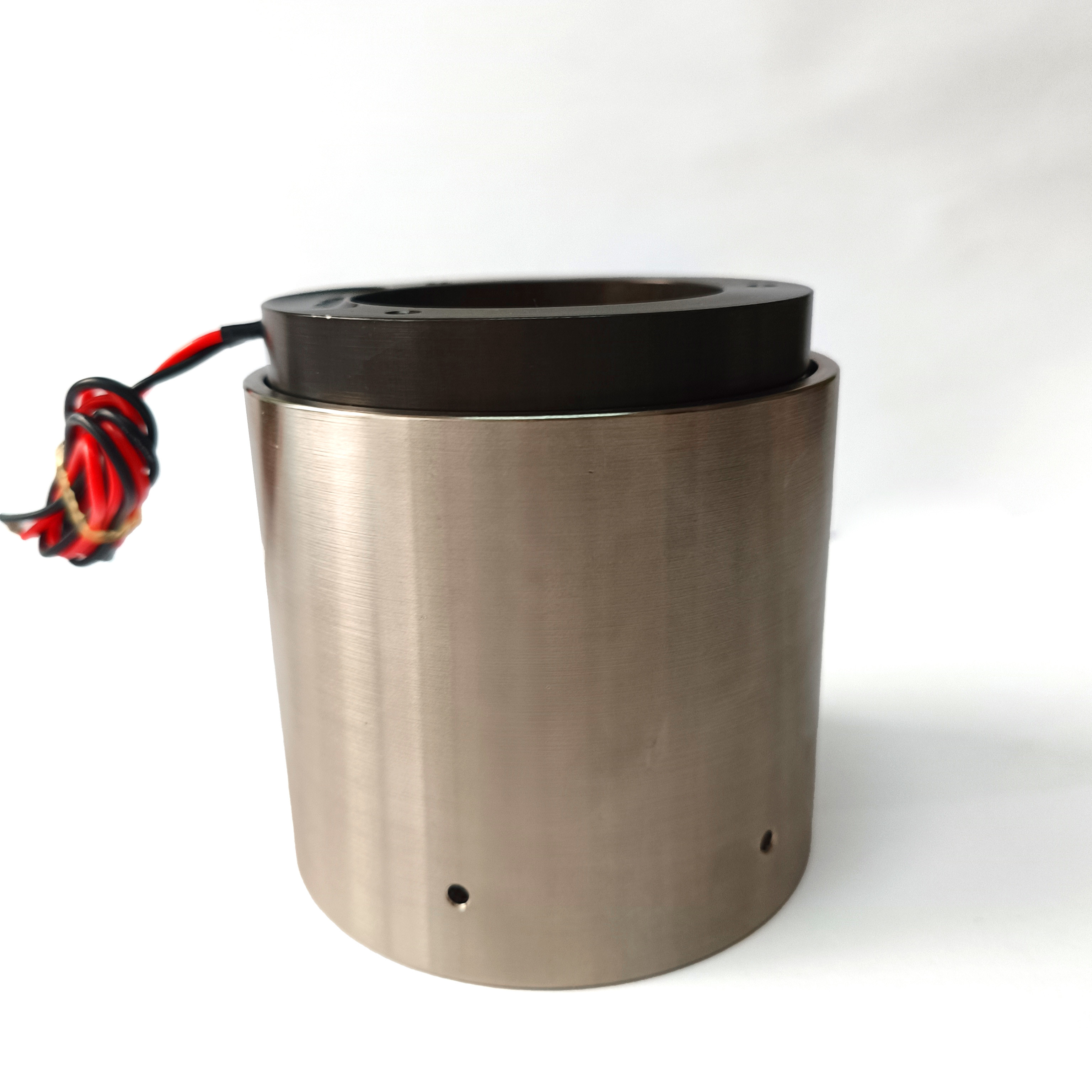

Actuador linear de bobina de voz magnética de alta frequência para foco da câmera

  • High Frequency Magnetic Voice Coil Linear Actuator For Camera Focus
  • High Frequency Magnetic Voice Coil Linear Actuator For Camera Focus
  • High Frequency Magnetic Voice Coil Linear Actuator For Camera Focus
Lugar de origem Jiangsu, China
Marca SUPT
Certificação ce,ISO9001,CCC
Número do modelo VCAR0044-0249-00A
Quantidade de ordem mínima ≥1
Preço $120.00/pieces >=1 pieces
Detalhes da embalagem motor de bobina de voz da caixa/caixa de madeira
Tempo de entrega 1-5 a expedição dos dias dos produtos 5-7, prova 3-5 dias, maioria para ser negociada
Termos de pagamento T/T
Habilidade da fonte 2000 partes/partes por Motor de bobina de voz do mês

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Garantia 3 anos Utilização BARCO, carro, bicicleta elétrica, UAV, robô, ventilador médico, microscópio, endoscópio, sistema óti
Tipo Micro motor Torque 1.2
Construção Imã permanente Comutação Pincel
Proteger a característica Totalmente fechado Velocidade ((RPM)) Alta velocidade
Corrente contínua ((A)) 1.2 Eficiência IE 1
Pressão máxima 0.73N Curso máximo 1 mm
motor de bobina de voz 44.9V Porto Motor de bobina de voz de Shanghai
Destacar

Actuador linear de efeito Hall de 30 mm

,

Actuador linear magnético de 30 mm

,

Actuador magnético linear de alta frequência 1.2A
Deixe um recado
Descrição de produto

Actuador Linear de Efeito Hall 30 mm Actuador Linear Magnético Alta Frequência de Movimento







Descrição do produto

O motor de bobina de voz cilíndrica (VCM) tem uma ampla gama de aplicações em sistemas de focalização de câmeras, especialmente em câmeras digitais modernas e câmeras de smartphones.O princípio de funcionamento é que um motor de bobina de voz cilíndrica consiste em um campo magnético fixo e uma bobina em movimentoQuando uma corrente elétrica passa através da bobina, a bobina é submetida a uma força no campo magnético que produz um movimento linear.
Os sistemas de focalização da câmera normalmente utilizam controle de circuito fechado, com feedback em tempo real da posição da lente a partir de um sensor de posição (como um sensor Hall ou um sensor óptico).a corrente na bobina é ajustada para controlar com precisão a posição da lente e alcançar foco rápido e preciso.
O método de utilização é o Autofoco (AF),em que um motor de bobina de voz cilíndrica altera a distância focal controlando o movimento para a frente e para trás do grupo de lentes para alcançar o foco em um sistema de autofocoO algoritmo de foco automático da câmera ajusta a corrente do VCM de acordo com o feedback do sensor de imagem para alcançar foco rápido e preciso.
Além da função de focagem, o motor de bobina de voz cilíndrica também pode ser usado para estabilização óptica de imagem (OIS).O VCM compensa o aperto de mão ou outros movimentos menores ajustando a posição do grupo de lentes para manter a estabilização da imagemIsto é muito útil para melhorar a clareza das imagens e vídeos capturados.









Parâmetros técnicos:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Diâmetro do estator (mm) O comprimento
(mm)		 Diâmetro do orifício
VCAD0075-0160-00A 75 23 16 33 17 54 51 ¥20
VCAD0120-0200-00A 120 53 20 78 53 85 75 ¥53
VCAD0220-0110-00A 220 100 11 35 35.8 71 64 25 libras.4



Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Aplicações:

O motor Hollow é um motor de potência interno, modelo VCAR0044-0249-00A, alta velocidade, viagem máxima de 30 mm, tensão de 44,9 V, corrente nominal de 1,2 A.Tem um projeto livre de nucleares que o torna leve e eficienteOs principais mercados incluem semicondutores médicos, aeroespaciais e automotivos, e os motores de alta velocidade são mais resistentes.e são amplamente utilizados em digitalização ópticaO sistema também tem um baixo nível de ruído, tornando-o adequado para muitos ambientes.motores ocos são a solução perfeita para uma variedade de aplicações.



Actuador linear de bobina de voz magnética de alta frequência para foco da câmera 0Actuador linear de bobina de voz magnética de alta frequência para foco da câmera 1



Os nossos serviços



Estamos felizes em ajudar a um projeto personalizado.

Actuador linear de bobina de voz magnética de alta frequência para foco da câmera 2







































































Informações sobre a empresa



 Actuador linear de bobina de voz magnética de alta frequência para foco da câmera 3



Certificações

 Actuador linear de bobina de voz magnética de alta frequência para foco da câmera 4



Queremos que sejas feliz!
