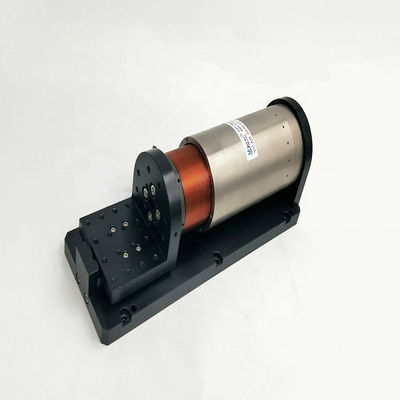

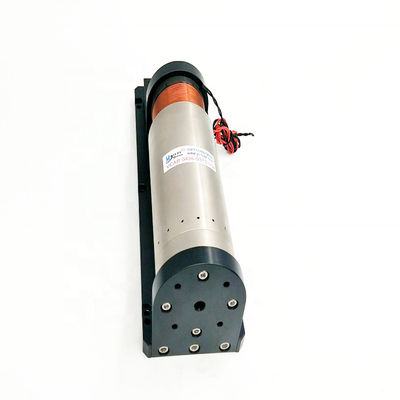

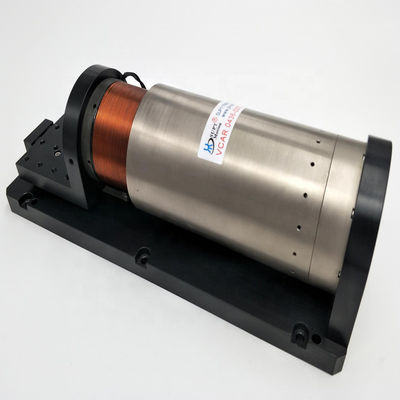

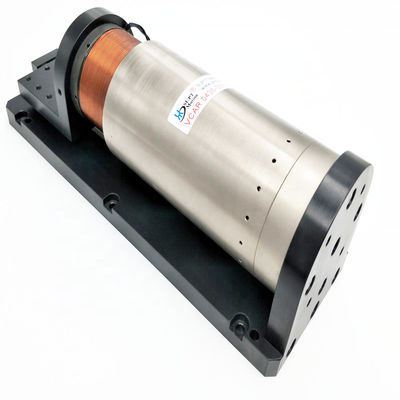

Módulos de motor de bobina de voz Plataforma linear de alta precisão para aplicações de servo de circuito fechado

  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
Lugar de origem Jiangsu, China
Marca SUPT
Certificação ISO9001
Número do modelo VCAR0436-0373-00A
Quantidade de ordem mínima ≥1
Preço $970.00/pieces >=1 pieces
Detalhes da embalagem cartão e caixa de madeira motor elétrico
Tempo de entrega 1-5 a expedição dos dias dos produtos 5-7, prova 3-5 dias, maioria para ser negociada
Termos de pagamento T/T
Habilidade da fonte 3000 peças/peças por mês motor elétrico

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Garantia 3 meses-1 ano Utilização BARCO, carro, bicicleta elétrica, UAV, robô, respirador médico, microscópio
Tipo Micro motor Torque Pedidos
Construção Imã permanente Comutação Pincel
Proteger a característica Totalmente fechado Velocidade ((RPM)) Alta velocidade
Corrente contínua ((A)) 14,6 Eficiência IE 1
Força máxima ((N) 436 Distância máxima ((mm) 37,3
motor elétrico (V) 38 Peso do rotor ((kg) 1040
Diâmetro do estator (milímetro) 76 Força contínua ((N) 142,6
Porto Motor elétrico de Xangai
Destacar

Módulos de motor de veículos a motor 14.6A

,

Escala linear manual no eixo XY ccc

,

Fase linear manual de alta precisão 14.6A
Deixe um recado
Descrição de produto

PDV preço de fábrica vendas de alta precisão manual estágio linear plataforma do eixo XY









Descrição do produto

A plataforma linear do módulo de motor de bobina de voz da série VCAR é particularmente adequada para aplicações de servo de circuito fechado de curso curto.é adequado para utilização em alguns espaços pequenosTem alta velocidade de resposta (nível de milissegundos), peso leve, para que possa fazer movimento oscilatório recíproco de alta velocidade, movimento de alta aceleração.O modelo de utilidade tem as vantagens de um controlo conveniente, estrutura simples e fiável, sem dispositivo de retrocesso, sem manutenção, longa vida útil e trabalho contínuo a longo prazo.Este modelo VCAR0436-0373-00A motor de bobina de voz plataforma linear para posição de precisão, velocidade, aceleração e controle de empuxo, sem problemas de distância traseira.motor de bobina de voz especificações e especificações da plataforma linear podem ser personalizadas de acordo com os requisitos do cliente.

Módulo de eixo único de motor de bobina de voz para aplicações de servo de circuito fechado de curso curto, com peso leve do atuador e resposta rápida (até 20 G em milissegundos).A base adota máquinas de precisão de alumínio de aviação, boa estabilidade, pode fazer oscilação de alta velocidade e movimento recíproco. controle simples e confiável, não é necessário dispositivo de reversão, longa vida sem manutenção. posição de precisão, velocidade,é possível controlar a aceleração e o empurrãoEquipado com um codificador e um trilho de guia adequados, a precisão de posicionamento pode atingir 0,1-5um.Os requisitos de empuxo estão configurados com condutores e controladores adequados. A estrutura da plataforma pode ser processada e personalizada. De acordo com diferentes aplicações, é configurado um mecanismo de guia linear adequado: diferentes tipos de trilhos de guia linear de alta precisão.




Parâmetros técnicos:

Modelo de produto Força de pico Força contínua Aceleração total Corrente de pico Tensão de pico Constante de empuxo Resolução do codificador Repetir precisão
VCAR0006-0050-00A 6.2 2.6 5 1.7 15.7 3.57 0.1/0.5/1 1/5/10
VCAR0013-0072-00A 13 4.2 7.2 2.3 26.6 5.72 0.1/0.5/1 1/5/10
VCAR0022-0098-00A 22 6.5 9.8 3.8 24.7 5.8 0.1/0.5/1 1/5/10
VCAR0033-0099-00A 33 8 9.9 4.5 24.3 5.87 0.1/0.5/1 1/5/10
VCAR0044-0249-00A 44 11.7 24.9 4.95 44.9 8.88 0.1/0.5/1 1/5/10
VCAR0070-0149-00A 70 27.3 14.9 4 26.9 17.7 0.1/0.5/1 1/5/10
VCAR0087-0062-00A 87 21.67 6.2 6.85 34.5 12.7 0.1/0.5/1 1/5/10
VCAR0262-0112-00A 262 111 11.2 6.4 35.1 41 0.1/0.5/1 1/5/10
VCAR0262-0249-00A 262 112 24.9 10.1 28.2 26 0.1/0.5/1 1/5/10
VCAR0436-0250-00A 436 167 25 11.7 31.6 37.2 0.1/0.5/1 1/5/10
VCAR1351-0310-00A 1351 376.8 3 19.9 73.5 68 0.1/0.5/1 1/5/10
Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Módulos de motor de bobina de voz Plataforma linear de alta precisão para aplicações de servo de circuito fechado 0Módulos de motor de bobina de voz Plataforma linear de alta precisão para aplicações de servo de circuito fechado 1



Os nossos serviços



Estamos felizes em ajudar a um projeto personalizado.



Módulos de motor de bobina de voz Plataforma linear de alta precisão para aplicações de servo de circuito fechado 2



Informações sobre a empresa

 Módulos de motor de bobina de voz Plataforma linear de alta precisão para aplicações de servo de circuito fechado 3





Embalagem e transporte

Módulos de motor de bobina de voz Plataforma linear de alta precisão para aplicações de servo de circuito fechado 4Módulos de motor de bobina de voz Plataforma linear de alta precisão para aplicações de servo de circuito fechado 5

Certificações

 Módulos de motor de bobina de voz Plataforma linear de alta precisão para aplicações de servo de circuito fechado 6

Perguntas frequentes

motor elétrico:



1. Viagem: viagem efectiva, utilizada para calcular o o total das viagensdevalor de força.



2- Direcção do movimento: instalação horizontal ou vertical 90 graus.



3Força de carga:cinstante na direção inversa deForçanomotor, tais como molas, etc.



4.Peso de carga: a parte de qualidade total do movimento, incluindo o deslizador de qualidade



5Tipo de movimento: 1.movimento de ponto para ponto;2.a reciprocidade da regra (por exemplo, varredura).



6Curva de velocidade: 1.uma curva de velocidade trapezoidal;2.curva de velocidade triangular; 3.Curva de velocidade sinusoidal.
