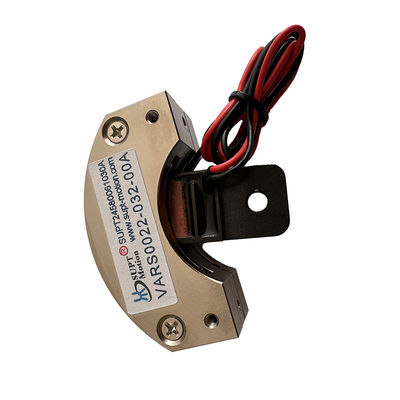

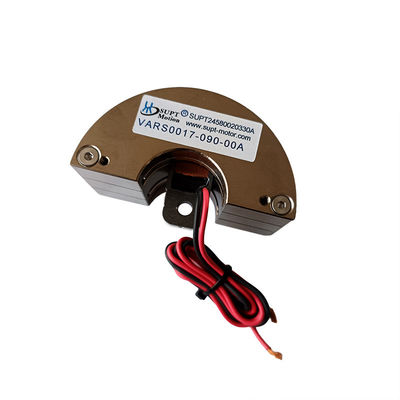

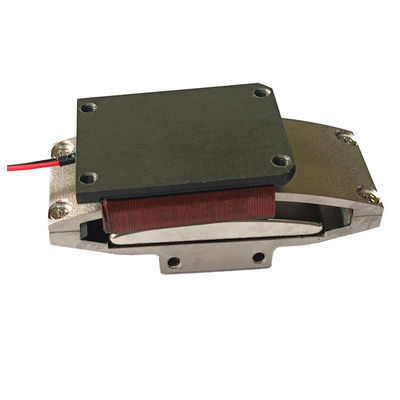

Motor de bobina de voz micro rotativa de alta precisão para espelhos Design de baixo ruído
| Lugar de origem | porcelana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001 |
| Número do modelo | Série de VARS |
| Quantidade de ordem mínima | 2PCS |
| Preço | $177 |
| Detalhes da embalagem | Embalagem personalizada etc |
| Tempo de entrega | 1-5 peças, 5 dias. > 20 peças, a negociar |
| Termos de pagamento | T/T |
| Habilidade da fonte | ser negociado |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Protect Feature | Totally Enclosed | Product Model | VARS0706-014-00A |
|---|---|---|---|
| Peak Torque | 7.1N.m | Motion Type | Rotary |
| Continous Torque | 2.1N-m | Actuation Method | Voice Coil Motor |
| Housing Material | Aluminum | Commutation | Brush |
| Max Voltage | 52.4V | Type | Micro Motor |
| Total Stroke degrees | 14mm |
Descrição de produto
Descrição do produto:
Os atuadores rotativos utilizam um atuador linear retangular e tecnologia de calor de curvatura para fornecer alta resolução para formar um sistema de posicionamento angular preferido.Os atuadores rotativos são comumente utilizados como atuadores de posição de espelho para a tecnologia laserOs mercados dos atuadores rotativos incluem as indústrias de semicondutores, automotiva, industrial e aeroespacial.
Os cenários de aplicação dos motores rotativos de bobina de voz em espelhos são os seguintes:
Em sistemas de rastreamento de eixos compostos, os espelhos movidos por um motor rotativo de bobina de voz atuam como espelhos de inclinação rápida (FSM) para compensar os deslocamentos de trajetória óptica causados pela vibração do portador ou pelo movimento do alvo,Melhorar a precisão do rastreamento em cenários como a comunicação a laser e o direcionamento de armas.
Rotary voice coil motors are used in astronomical telescopes or laser launching systems to compensate for beam aberrations caused by atmospheric turbulence or mechanical deformation by adjusting the mirror angle in real time, restabelecendo a qualidade da imagem ou a directividade do feixe.
Em indústrias como o corte a laser e litografia, a rápida deflexão dos espelhos é controlada para varredura de feixe, correção da posição do foco ou geração de padrão.
Características:
Motor de bobina de voz de tipo rotativo Peso leve da bobina em movimento, tempo de resposta curto, alta frequência.
Ângulo de balanço 1-100 graus.
Torque de 1 a 50 Nm.
Design modular, pode ser personalizado.
Parâmetros do produto:
| Modelo de produto | Torque máximo (N-m) |
Torque contínuo a 25°C ((N-m) |
Aceleração total graus (mm) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Peso da bobina ((g) | Duração (mm) |
Largura (mm) |
Altura (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
Aplicações:
Principais aplicações dos motores rotativos de bobina de voz:
1Indústria de semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.
2Função das válvulas de campo: válvulas de medição de tipo, sistemas de ensaio de pressão, válvulas pneumáticas, sistemas de injecção química.
3Tecnologia aeroespacial: sistemas de controlo de voo, sistemas de feedback dos pilotos.
4Sector comercial: bombas de arrefecimento informatizadas, sistemas de autofoco de micro-câmara.
5Indústria de automação: equipamento a laser, distribuidores, equipamento de ensaio, máquinas têxteis.
