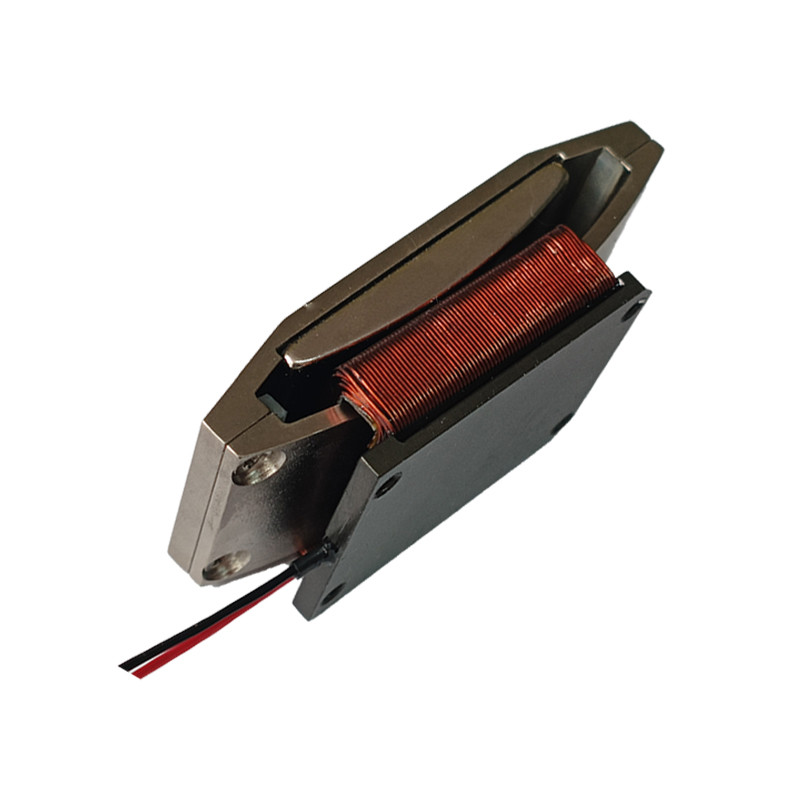

Motor de bobina de voz rotativa de 90 graus de alta precisão para sistemas de digitalização
| Lugar de origem | porcelana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001 |
| Número do modelo | Série de VARS |
| Quantidade de ordem mínima | 2PCS |
| Preço | $149 |
| Detalhes da embalagem | Embalagens personalizadas, etc. |
| Tempo de entrega | 1-5 peças, 5 dias. > 20 peças, a negociar |
| Termos de pagamento | T/T |
| Habilidade da fonte | A negociar |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto

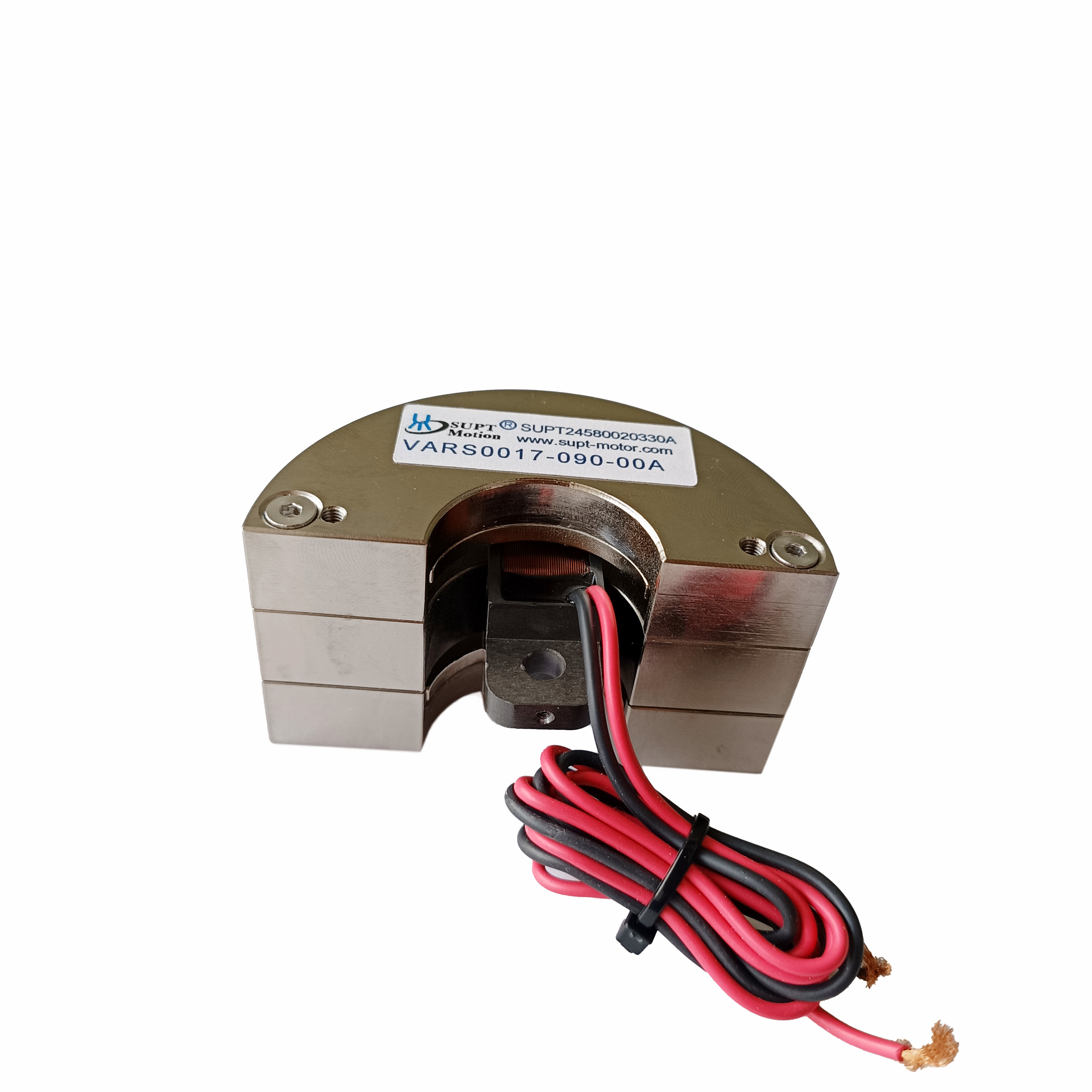

| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
Descrição de produto
Descrição do produto:
O motor de bobina de voz rotativa é um tipo de dispositivo de acionamento que utiliza o princípio de indução eletromagnética para converter a energia elétrica diretamente em deslocamento linear ou angular,que é amplamente utilizado em vários campos de controlo de posicionamento de alta precisão.
Em sistemas de digitalização, que incluem scanners a laser, imagens ópticas, digitalização de códigos de barras, microscópios de digitalização, etc.; os motores rotativos de bobina de voz são geralmente utilizados para acionar lentes refletoras ou prismas,para que o feixe de laser seja digitalizado de forma rápida e precisa de acordo com um caminho definido.
Por exemplo, no LIDAR e leitores de códigos de barras, o motor rotativo da bobina de voz impulsiona a lente a oscilar em um pequeno ângulo a alta velocidade para realizar a digitalização na direção X-Y.
No equipamento de imagem médica, como tomografia de coerência óptica, os motores de bobina de voz rotativa podem ser usados para mover rapidamente componentes ópticos para imagens de múltiplas camadas e múltiplos ângulos.
Em microscópios de varredura, os motores rotativos de bobina de voz são utilizados para controlar a posição da cabeça da sonda ou do estágio de amostragem,Realizar a aquisição rápida de imagem ou sinal e melhorar a velocidade e a resolução da imagem.
No equipamento de impressão e digitalização, o VCM é usado para mover a cabeça de digitalização ou ajustar o foco da lente para uma digitalização precisa e de alta velocidade de imagens ou documentos.
Características:
As sub-bobinas motorizadas são leves, de curto tempo de resposta, de alta frequência, de posicionamento de alta precisão.
Ângulo de balanço: 1-100 graus
Torque: 1-50 N.m.
Amplamente utilizado em digitalização óptica, posicionamento, foco, etc., o campo de controle de precisão do espelho rápido.
Design modular, pode ser personalizado.
Motor rotativo:
1.Corrida:Corrida efectiva, utilizada para calcular o valor total da força de corrida.
2Direcção de movimento: Instalação horizontal ou vertical de 90 graus.
3Tipo de movimento:Movimento ponto a ponto, reciprocidade regular (por exemplo, digitalização).
4Perfil de velocidade: perfil de velocidade trapezoidal; perfil de velocidade triangular; perfil de velocidade sinusoidal.
Parâmetros do produto:
| Modelo de produto | Torque máximo (N-m) |
Torque contínuo a 25°C ((N-m) |
Aceleração total (grau) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Peso da bobina ((g) | Duração (mm) |
Largura (mm) |
Altura (mm) |

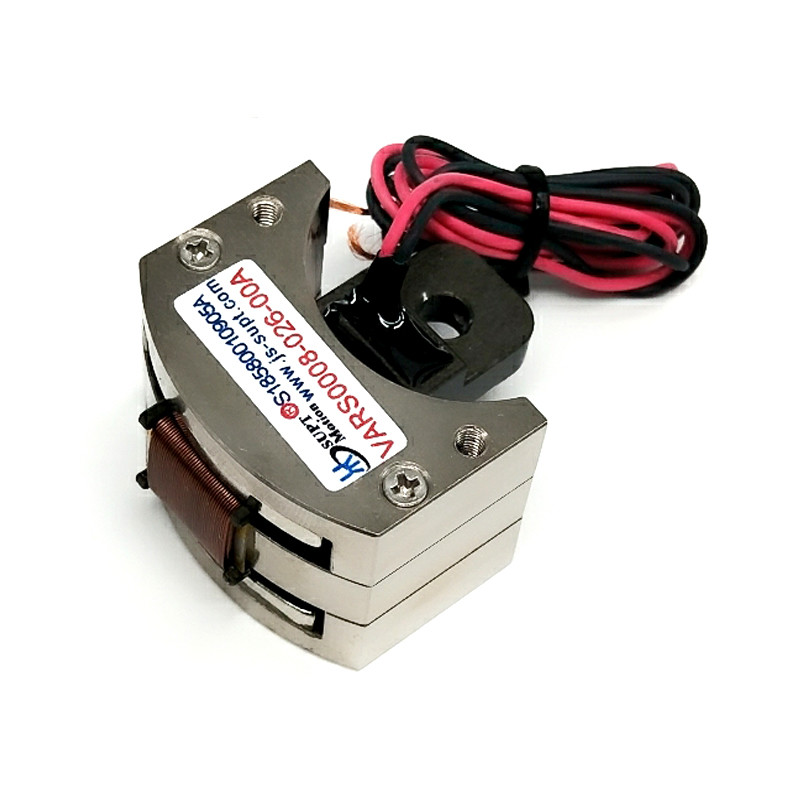

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥169.6 | ¥169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Aplicações:
Principais aplicações dos motores rotativos de bobina de voz:
1Indústria de semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.
2Indústria micro-mecânica: sistemas de alimentação, micro-perfuração, estampagem de precisão.
3Tecnologia da aviação: sistemas de controlo de voo, sistemas de feedback dos pilotos.
4Sector comercial: bombas de refrigeração computadorizadas, sistemas de focagem automática para câmaras em miniatura.
5Indústria de automação: equipamento a laser, dispensadores, equipamento de ensaio, máquinas têxteis.
