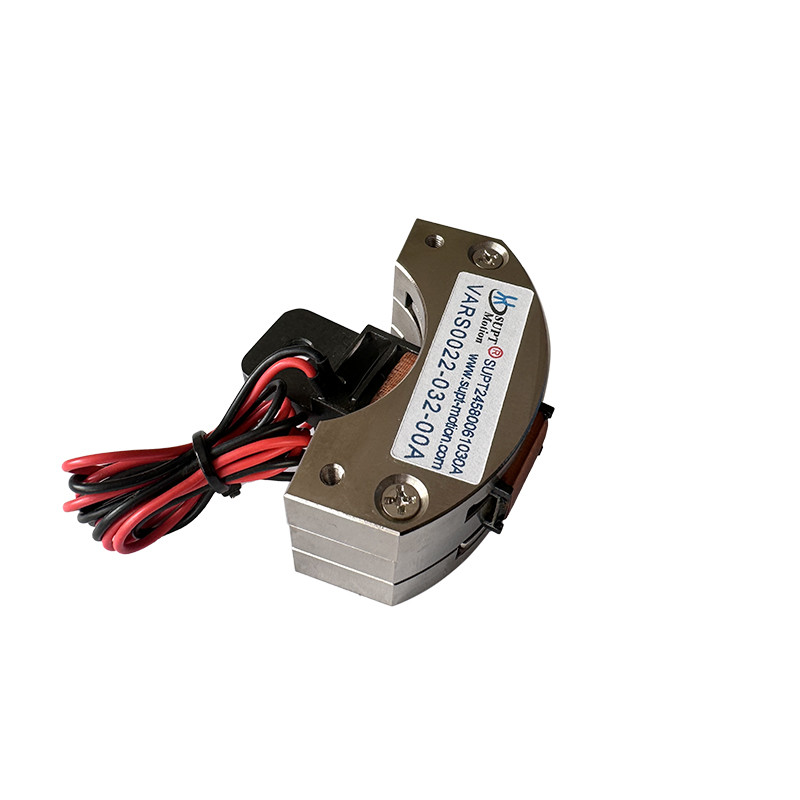

Motor de bobina de voz micro rotativa de alta precisão usado para alinhamento de wafer
| Lugar de origem | porcelana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001-2000 |
| Número do modelo | Série de VARS |
| Quantidade de ordem mínima | 1 unidade |
| Preço | $120-$202 |
| Detalhes da embalagem | Caixa que empacota etc. |
| Tempo de entrega | 1-5 peças, 5 dias. > 20 peças, a negociar |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Peso | 21.5g | Comprimento | 60mm |
|---|---|---|---|
| Tensão | 15.5V | Modelo de produto | VARS0022-032-00A |
| Recurso de proteção | Totalmente fechado | Constante EMF traseira(LL)(Kb) | 0,16 |
| Comprimento * Altura (mm) | 60*36 | Curso máximo (milímetros) | 32° |
| tipo | Micro motor | Velocidade nominal | 100rpm |
| Destacar | Motor de bobina de voz rotativa de alta precisão,motor de bobina de voz micro rotativo,motor de bobina de voz de alinhamento de wafer |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Modelo | Preço | |
|---|---|---|
| VARS0022-0032-00B | 105 dólares. | |
| VARS0048-0030-00A | 230 dólares. | |
| VARS0706-0014-00A | 115 dólares. |
Descrição de produto
Descrição do produto:
Como componente de potência de tração direta de alta precisão, o motor de bobina de voz rotativa desempenha um papel fundamental na calibração do ângulo da wafer durante o processo de alinhamento e posicionamento da wafer,graças às suas principais vantagens de ±0.01° repetibilidade rotacional, velocidade de resposta de nível milissegundo, funcionamento sem engrenagens e baixo desgaste.Os desvios angulares da bolacha afetam diretamente a precisão dos processos subsequentesO motor de bobina de voz rotativa pode conduzir rapidamente o estágio da wafer para realizar ajustes de rotação de ângulo fino com base no feedback do sistema de posicionamento de visão,com um tempo de resposta inferior a 10 ms, assegurando o alinhamento preciso da bolacha com a máscara de litografia e o caminho de gravação.que satisfazem perfeitamente os requisitos de alinhamento de alta precisão para as wafers ultrafinas e de forma irregularAlém disso, o seu projeto estrutural compacto permite a integração em espaços de dispositivos limitados e se adapta aos requisitos de projeto integrados da plataforma de ajuste de wafer.
Características:
- Nome do produto: Motor de bobina de voz rotativa,VCM de acionamento direto rotativo,Motor de bobina de voz balançante,Motor de bobina de voz arc
- Peso: 21,5 g
- Número de modelo:VARS0022-032-00A
- Nome: Motor de bobina de voz rotativa
- Traço: 32°
Parâmetros técnicos:
| Parâmetros | Detalhes |
|---|---|
| Tipo | Motor de bobina de voz rotativa (VCM rotativo, Actuador de bobina de voz rotativa) |
| Garantia | 1 ano |
| Infarto | 32° |
| Torque máximo | 0.22 N-m |
| Ruído | Baixo |
| Duração | 60 mm |
| Velocidade | Alto |
| Peso | 21.5 g |
| Voltagem | 15.5V |
| Modelo de produto | Torque máximo (N-m) |
Torque contínuo a 25°C ((N-m) |
Aceleração total graus (graduação) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Peso da bobina ((g) | Duração (mm) |
Largura (mm) |
Altura (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

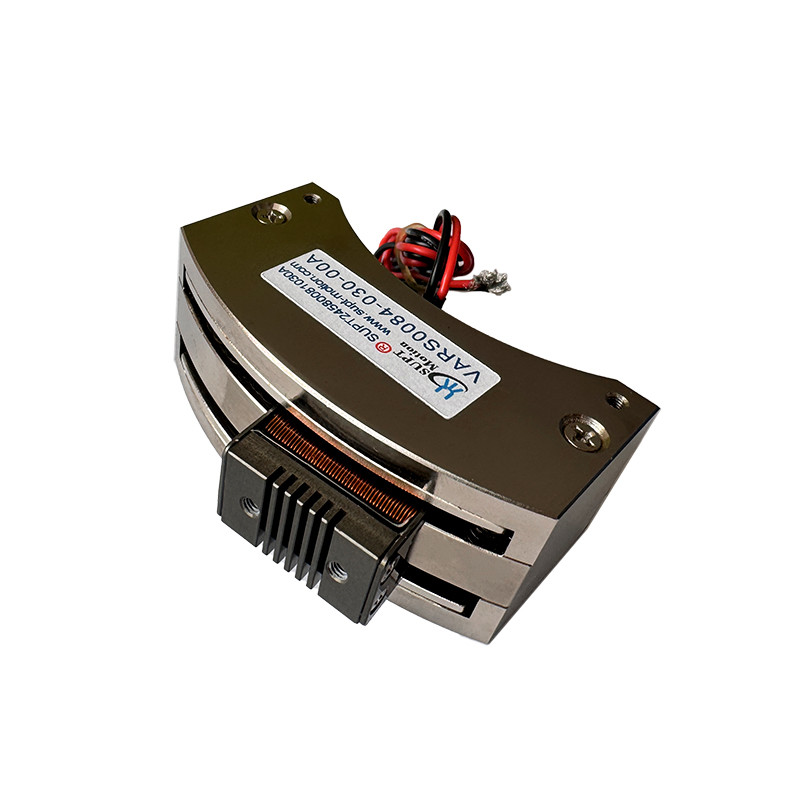

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

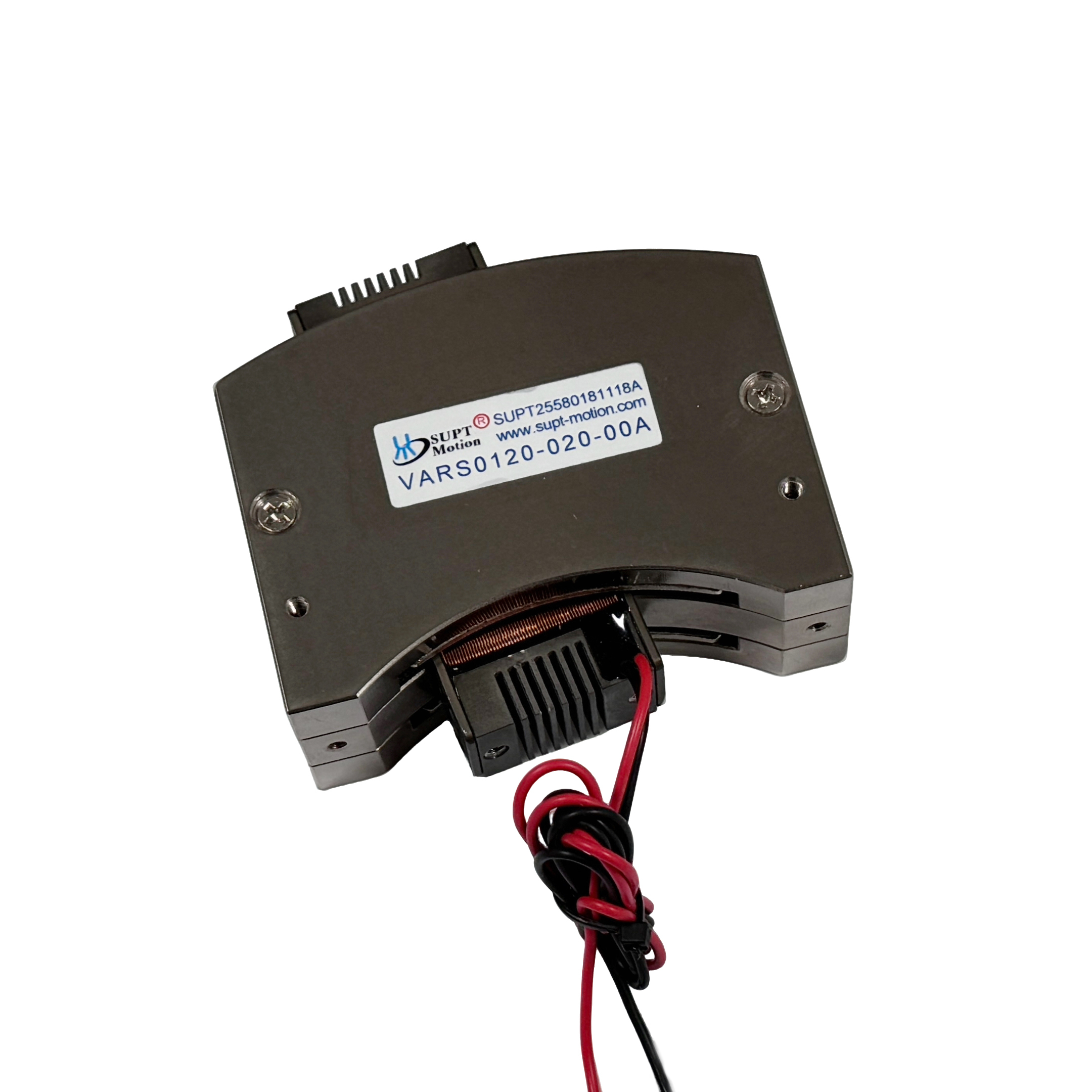

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥169.6 | ¥169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Aplicações:
A principal aplicação de um motor de bobina de voz:
1Indústria dos semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.
2- Funcionamento das válvulas em campo:tipo de válvulas de medição, sistemas de ensaio de pressão, química das válvulas pneumáticas
sistema de injecção.
3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistema de vibração: Mesa de agitação, plataforma de vibração.
5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio.
6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto.
7- Área de utilização comercial: Sistema de focagem automática de câmara em miniatura com bomba de arrefecimento por computador.
8Indústria de automação: equipamento a laser, distribuidor, equipamento de ensaio, máquinas têxteis.
