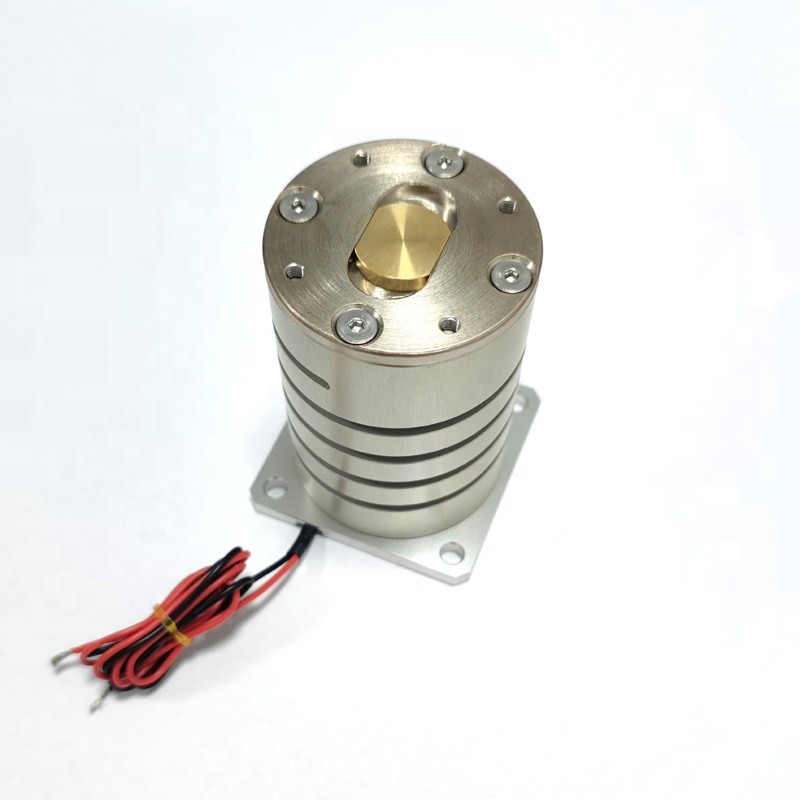

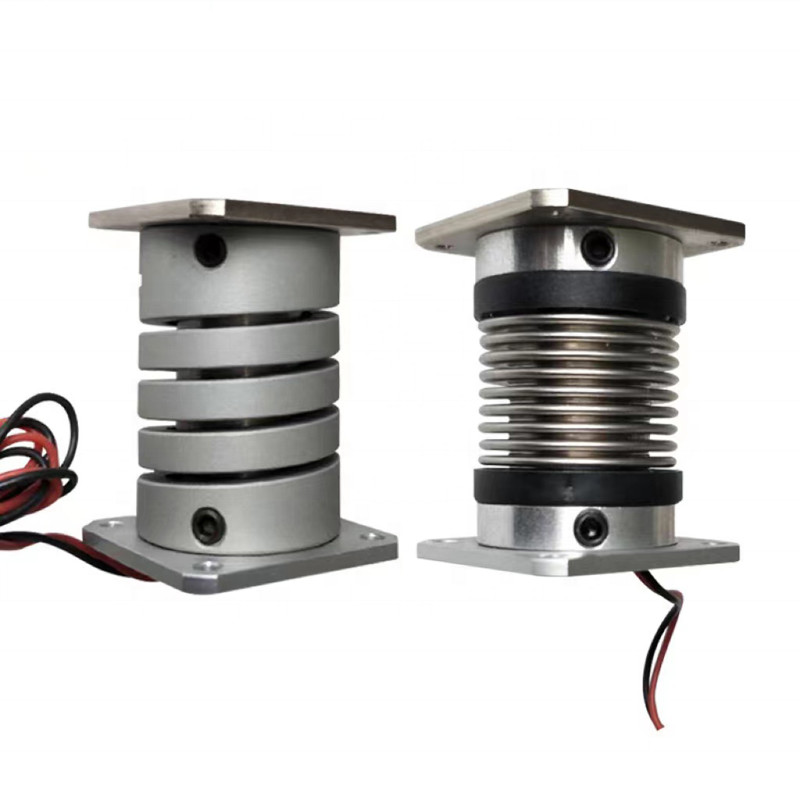

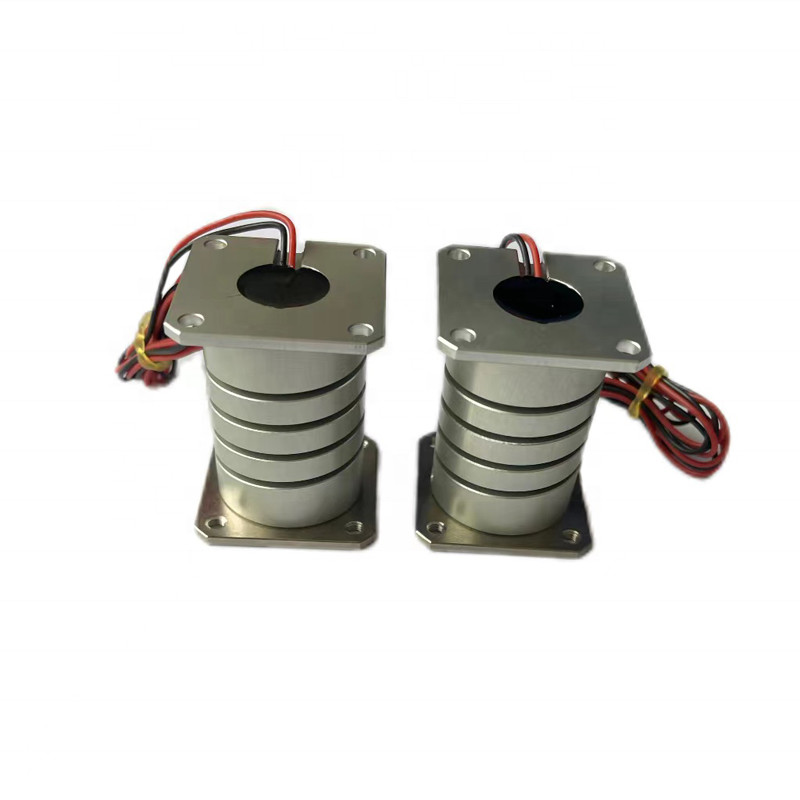

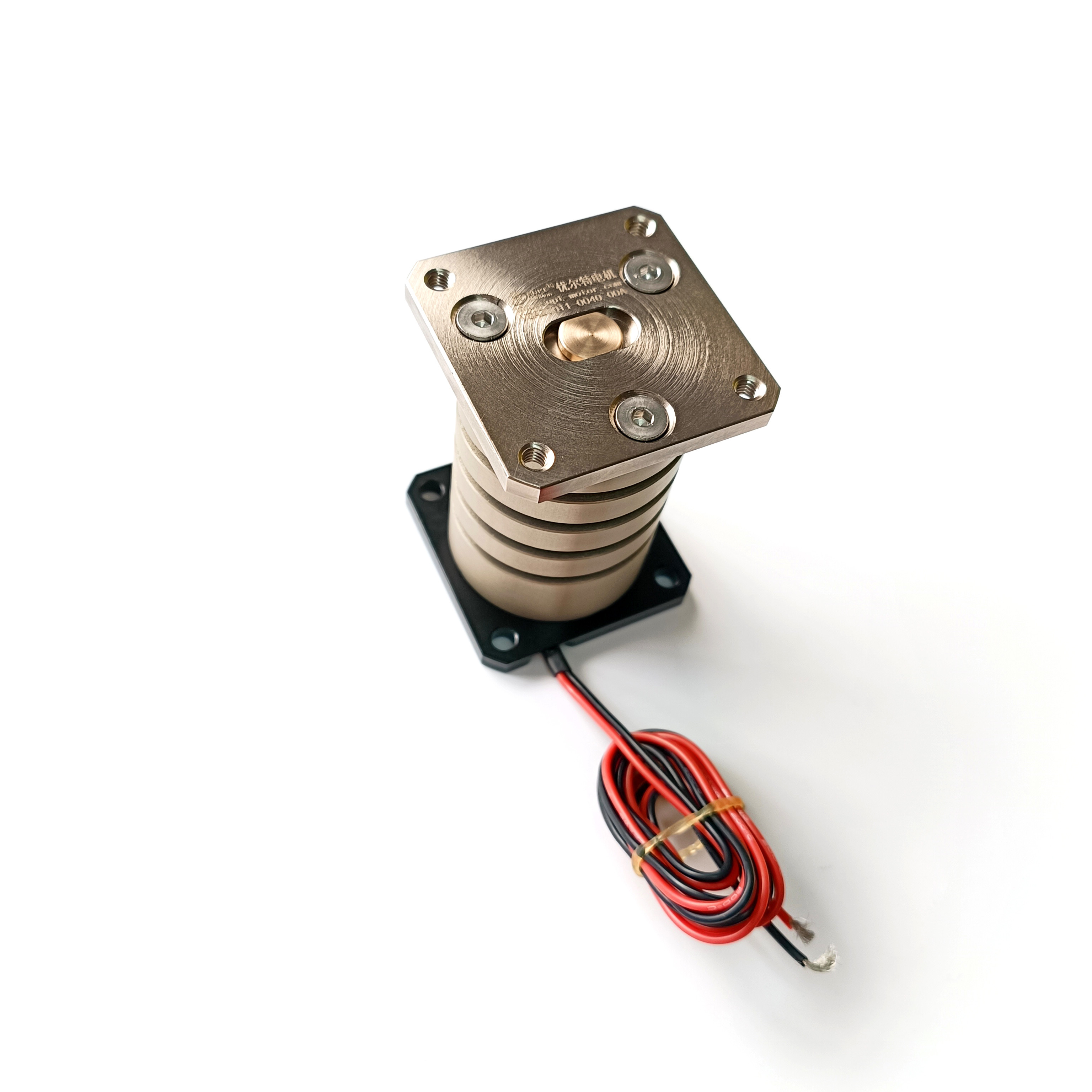

Motores de vibração de alta velocidade e alta precisão para equipamentos de semicondutores
| Lugar de origem | China,Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001-2000 |
| Número do modelo | Série de VCAZ |
| Quantidade de ordem mínima | 3pcs |
| Preço | $124 |
| Detalhes da embalagem | Embalagem personalizada etc. |
| Tempo de entrega | 1-5 unidades, 5 dias. >20pcs, a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Tipo de motor | Motores de Vibração | Força de pico | 10N |
|---|---|---|---|
| Specifications modelo | VCZA0010-0020-00A | Certificações | ISO9001 |
| Iniciando Atual | 1,6mA | Tensão nominal | 14,8V |
| Amplitude de vibração | 0,5 mm | Precisão de posicionamento | ± 1 μm |
| AVC | 5-50mm | Velocidade máxima | 2m/s |
Descrição de produto
Descrição do produto:
O atuador de bobina de voz da série SUPTMOTION VCAZ é um motor linear axial de alto desempenho projetado para aplicações que exigem alta precisão, resposta rápida e integração compacta.Com base na tecnologia avançada de accionamento eletromagnético, a série VCAZ oferece movimento linear de acionamento direto sem componentes de transmissão mecânica, garantindo uma precisão de posicionamento excepcional e um desempenho dinâmico suave.
Com sua resposta de alta frequência, alta velocidade, pequeno tamanho e longa vida útil, o atuador da série VCAZ é ideal para sistemas de automação de precisão, equipamentos de processamento a laser,Fabricação de semicondutores, alinhamento óptico e plataformas de inspecção de alta velocidade.
O atuador de bobina de voz de alta precisão da série SUPTMOTION VCAZ foi projetado para equipamentos avançados de semicondutores que exigem posicionamento ultraprecisos e resposta dinâmica rápida.De potência não superior a 50 W, este atuador oferece movimento suave, alta precisão e zero reação.
Com resposta de alta frequência, tamanho compacto e longa vida útil, a série VCAZ é ideal para sistemas de posicionamento de wafer, plataformas de inspeção de semicondutores e estágios de micro-movimento.
Características:
Precisão de posicionamento ultra-alta
Alta resposta dinâmica para movimento de precisão
Design compacto e leve
Sistema de tração direta de reação negativa zero
Duração de vida útil com manutenção mínima
Controle de movimento suave e estável
Adequado para ambientes de salas limpas
Parâmetros do produto:
| Número do modelo | VCAZ0010-0020-00A | |||
| Parâmetros da bobina | Tolerância | Símbolo | Valor | Unidade |
| DCR | ± 10% | R | 9.5 | Ó |
| Tensão de pico | Valor padrão | Vp | 14.8 | V |
| Corrente máxima | Valor padrão | Ip | 1.6 | A |
| Constante de força | ± 7,5% | KF | 2.7 | N/A |
| Constante de campo electromagnético retrô | Valor padrão | KD | 2.7 | V/M/Sec |
| Indutividade | ± 30% | L | 0.37 | mH |
| Parâmetros do atuador | Símbolo | Valor | Unidade | |
| Força máxima | Fp | 4.2 | N | |
| Força de estagnação contínua | Fc | 2.2 | N | |
| Constante do atuador | Ca | 0.87 | N/W | |
| Constante de tempo elétrico | Te | 0.04 | milisegundos | |
| Pmax | Pp | 24 | W | |
| Infarto | S | 1.5 | mm | |
| Espaçamento livre de cada lado da bobina | CL | 0.8 | mm | |
| Resistência térmica | Outras | 20 | °C/W | |
| Temperatura máxima permitida | Tmax | 150 | °C | |
| Peso da bobina | WTc | 13 | g | |
| Peso de aço magnético | WTE | 56 | g | |
| Peso do atuador | WTa | 69 | g | |
Aplicações:
O atuador de bobina de voz da série SUPTMOTION VCAZ é amplamente utilizado em sistemas de automação de alta precisão e alta velocidade, incluindo:
Equipamento de processamento a laser
Controle do eixo Z da cabeça de corte a laser
Sistemas de focagem a laser
Equipamento de marcação e gravura a laser
Fabricação de semicondutores
Sistemas de posicionamento de wafer
Equipamento de alinhamento de precisão
Sistemas de inspecção e manuseio de lascas
Sistemas ópticos e fotónicos
