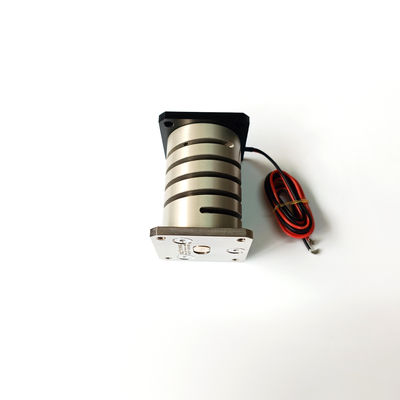

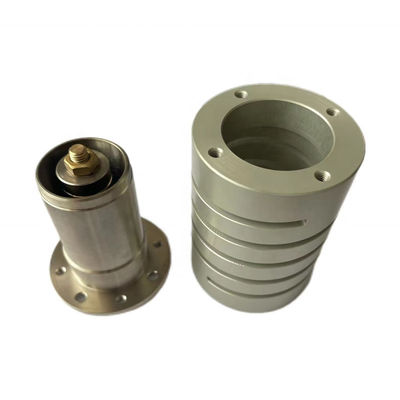

Motor de vibração de bobina de voz de alta frequência para excitador de vibração e teste dinâmico
| Lugar de origem | China,Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001 |
| Número do modelo | Série de VCAZ |
| Quantidade de ordem mínima | 2 unidades |
| Preço | $100-$205 |
| Detalhes da embalagem | Embalagem personalizada etc. |
| Tempo de entrega | 1-5 unidades, 5 dias. >20pcs, a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Tipo de motor | Motores de Vibração | Força de pico | 10.2N |
|---|---|---|---|
| Specifications modelo | VCZA0010-0020-00A | Iniciando Atual | 1.6A |
| Tensão nominal | 14,8V | Potência @Fp | 23.6W |
| AVC | 2mm | Peso do atuador | 68g |
| Velocidade | Alto | Força contínua | 2.2n |
| Tipo | Micro motor | Recurso de proteção | Totalmente fechado |
Descrição de produto
Descrição do produto:
O atuador de bobina de voz da série SUPTMOTION VCAZ é especialmente projetado para testes de vibração, controle de movimento dinâmico e aplicações de teste modal que exigem alta precisão e resposta de alta frequência,Em ambientes modernos de engenharia e pesquisa, os excitadores de vibração e os sistemas de teste dinâmico são amplamente utilizados para analisar o comportamento estrutural, validar a durabilidade do produto,e medir as características dinâmicas dos componentes e materiais.
Ao contrário dos sistemas de vibração tradicionais acionados por motores mecânicos ou estruturas de transmissão complexas, o atuador de bobina de voz opera utilizando um princípio eletromagnético de ação direta.Este design elimina o contato mecânico e reduz o atrito, permitindo ao atuador gerar um movimento linear suave e altamente sensível.A série VCAZ pode alcançar movimento dinâmico de alta frequência e controle preciso da força, que são essenciais para os experimentos de excitação de vibração e análise modal.
A alta resposta dinâmica e o amplo intervalo de resposta de frequência dos motores de vibração de bobina de voz permitem que os engenheiros gerem sinais de vibração controláveis para equipamentos de teste dinâmico.Isso torna a série VCAZ adequada para aplicações como testes modais, análise de vibração estrutural, calibração de sensores e teste de fiabilidade do produto.permitir aos engenheiros obter dados de medição fiáveis durante os ensaios.
Os motores de vibração de bobina de voz da série VCAZ possuem uma estrutura compacta e alta densidade de força.facilitar a integração em sistemas portáteis de ensaio de vibração ou equipamento de ensaio de laboratórioAlém disso, o sistema de accionamento electromagnético sem contacto reduz significativamente o desgaste mecânico, garantindo estabilidade a longo prazo e longevidade durante as operações de ensaio dinâmico contínuo.
Com alta precisão, movimento dinâmico de alta velocidade e desempenho de vibração confiável, os motores de vibração de bobina de voz da série VCAZ são amplamente utilizados em excitadores de vibração, plataformas de teste modal,Sistemas de análise dinâmica estrutural, e laboratórios de investigação de engenharia avançada.
Características:
Fabricado a partir de materiais de alta resistência e alta estabilidade, com tempos de resposta curtos e altas frequências de vibração, com excelente consistência e estabilidade.
Tipo: actuador de excitador de vibração, motor de vibração de bobina de voz, actuador de ensaio dinâmico, motor de bobina de voz linear
Traço: 2 mm
Força contínua: 2,2 N
Força máxima: 10,2 N
Parâmetros do produto:
| Número do modelo | VCAZ0010-0020-00A | |||
| Parâmetros da bobina | Tolerância | Símbolo | Valor | Unidade |
| DCR | ± 10% | R | 9.5 | Ó |
| Tensão de pico | Valor padrão | Vp | 14.8 | V |
| Corrente máxima | Valor padrão | Ip | 1.6 | A |
| Constante de força | ± 7,5% | KF | 2.7 | N/A |
| Constante de campo electromagnético retrô | Valor padrão | KD | 2.7 | V/M/Sec |
| Indutividade | ± 30% | L | 0.37 | mH |
| Parâmetros do atuador | Símbolo | Valor | Unidade | |
| Força máxima | Fp | 10.2 | N | |
| Força de estagnação contínua | Fc | 2.2 | N | |
| Constante do atuador | Ca | 0.87 | N/W | |
| Constante de tempo elétrico | Te | 0.04 | milisegundos | |
| Pmax | Pp | 24 | W | |
| Infarto | S | 2 | mm | |
| Espaçamento livre de cada lado da bobina | CL | 0.8 | mm | |
| Resistência térmica | Outras | 20 | °C/W | |
| Temperatura máxima permitida | Tmax | 150 | °C | |
| Peso da bobina | WTc | 13 | g | |
| Peso de aço magnético | WTE | 56 | g | |
| Peso do atuador | WTa | 69 | g | |
Aplicações:
| A principal aplicação de um motor de bobina de voz: | ||||||||||||
| 1Indústria dos semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica. | ||||||||||||
| 2- Funcionamento das válvulas em campo:tipo de válvulas de medição, sistemas de ensaio de pressão, química das válvulas pneumáticas | ||||||||||||
| sistema de injecção. | ||||||||||||
| 3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão. | ||||||||||||
| 4Sistema de vibração: Mesa de agitação, plataforma de vibração. | ||||||||||||
| 5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio. | ||||||||||||
| 6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto. | ||||||||||||
| 7- Área de utilização comercial: Sistema de focagem automática de câmara em miniatura com bomba de arrefecimento por computador. | ||||||||||||
| 8Indústria de automação: equipamento a laser, distribuidor, equipamento de ensaio, máquinas têxteis. |
