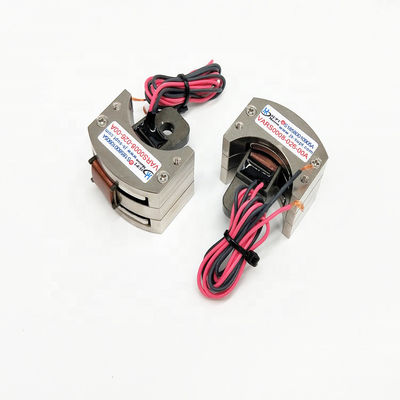

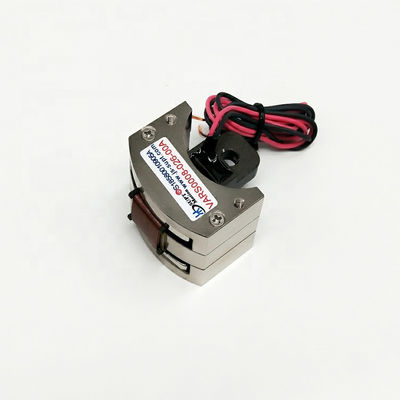

VARS0008 Motor de Bobina de Voz Rotativo de Tamanho Micro Resposta Rápida Sem Folga 26deg

Visão geral do produto

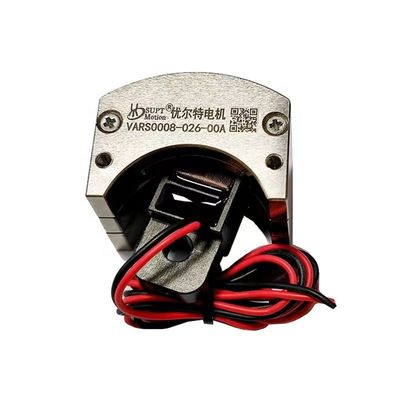

O motor VARS0008-026-00A rotativo de bobina de voz é um atuador de bobina de voz de tipo balanço desenvolvido pela SUPT MOTION para posicionamento com ângulo limitado de precisão.um binário máximo de 00,08 N·m, um binário contínuo de 0,05 N·m e uma tensão máxima de accionamento de 6,4 V.
Pesando apenas 11,7 gramas, com dimensões totais de 35 × 39,8 × 36,1 milímetros, é um dos atuadores rotativos mais compactos da série VARS.Porque a bobina se move diretamente dentro do campo magnético, eliminando a necessidade de engrenagensEste motor de bobina de voz rotativa responde quase instantaneamente à corrente e funciona sem reação.
Este projeto em miniatura é adequado para aplicações onde os servomotores tradicionais não podem ser instalados, como módulos ópticos, posicionamento de espelhos e sistemas de micro-válvulas.O actuador tem uma vida útil nominal de 10, 000 horas e não requer lubrificação nem manutenção periódica.

Solução

Os componentes tradicionais de movimento rotativo, tais como motores de corrente contínua com engrenagem e motores passo a passo, sofrem de problemas como reação, binário de engrenagem, atrito e resposta lenta.que limitam a sua precisão de posicionamento e desempenho dinâmico em aplicações de alta frequênciaO VARS0008-026-00A resolve estes problemas empregando uma arquitetura de bobina de voz oscilante de acionamento direto.
O binário de saída é proporcional à corrente de accionamento, permitindo um controlo linear e repetível da força;A massa em movimento extremamente baixa garante alta aceleração e tempos de resposta de milissegundos.Sem componentes mecânicos da transmissão, zero reacção e zero binário de engrenagem são características inerentes deste projeto,e a resolução da posição final é limitada apenas pelo sensor de feedbackO motor é capaz de oscilação bidirecional contínua de alta frequência, tornando-o adequado para tarefas de vibração, digitalização e amortecimento ativo.
A sua carcaça compacta simplifica a integração em produtos com espaço limitado, enquanto a bobina de baixa inductância permite que a eletrónica de acionamento module rapidamente a corrente, resultando em um fluido,Movimento sem vibraçãoConsequentemente, os engenheiros podem construir um circuito de posicionamento de alta precisão e de alto alcance dinâmico usando apenas um simples amplificador de corrente e um sensor de posição.Em comparação com as combinações tradicionais de motor e engrenagem, esta solução reduz os custos do sistema, reduz o tempo de desenvolvimento e melhora a fiabilidade.

Especificações

Aplicação

As aplicações típicas incluem atuadores de posição de espelho para tecnologias a laser, sistemas de digitalização óptica e de direção de feixe, válvulas rotativas e atuadores de amortecimento,Máquinas e aparelhos de controlo de vooO motor é amplamente utilizado nas indústrias de semicondutores, automotiva, industrial e aeroespacial, bem como em instrumentos médicos e automação de laboratório.Seu tamanho micro e resposta rápida torná-lo uma excelente escolha para miniatura câmera gimbal estabilização, posicionamento de interruptor óptico, ajuste da cabeça de impressão e qualquer mecanismo que exija um movimento angular rápido e sem reações adversas num pequeno envelope.Voltagem de acionamento e dimensões de montagem estão disponíveis para projetos OEM.

Perguntas frequentes

P1: Qual é o curso total deste motor rotativo de bobina de voz?

O VARS0008-026-00A fornece um curso total de 26 graus.

P2: Porque é que este motor não tem reação negativa?

O motor usa uma estrutura de acionamento direto. A bobina se move diretamente no campo magnético sem engrenagens ou peças de transmissão, de modo que a reação mecânica e a engrenagem são completamente eliminadas.

Q3: Qual é a vida útil do motor?

A vida útil nominal é de 10.000 horas em condições normais de funcionamento.

Q4: Qual é a quantidade mínima de encomenda e o prazo de entrega?

A quantidade mínima de encomenda é de 1 peça. As encomendas de amostras são entregues dentro de 3 a 5 dias úteis, e a produção em massa leva de 15 a 25 dias.

Q5: O motor pode ser personalizado para o meu produto?

Sim. Ângulo de curso, tensão de acionamento, resistência da bobina, comprimento do cabo e dimensões de montagem podem ser personalizados para projetos OEM.
