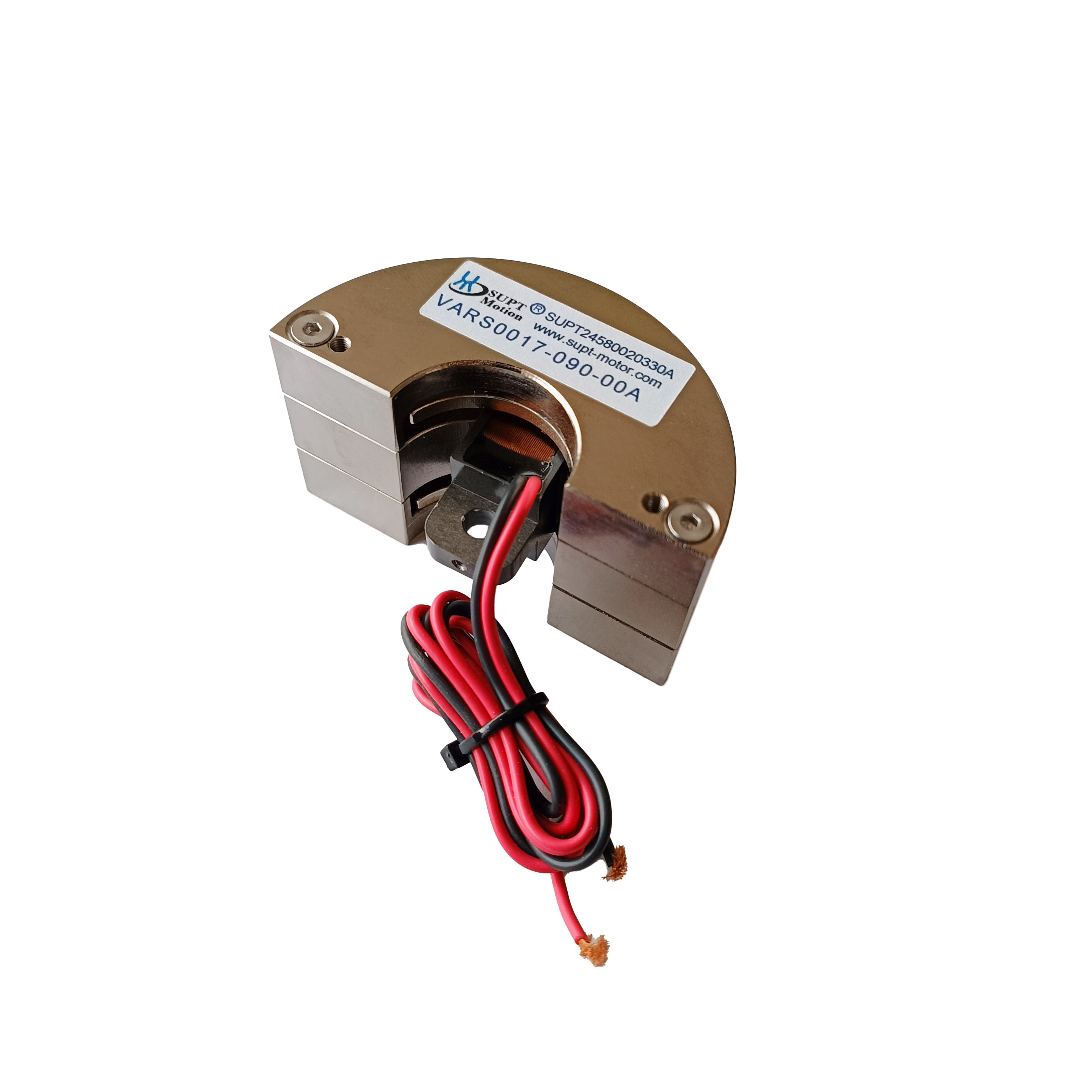

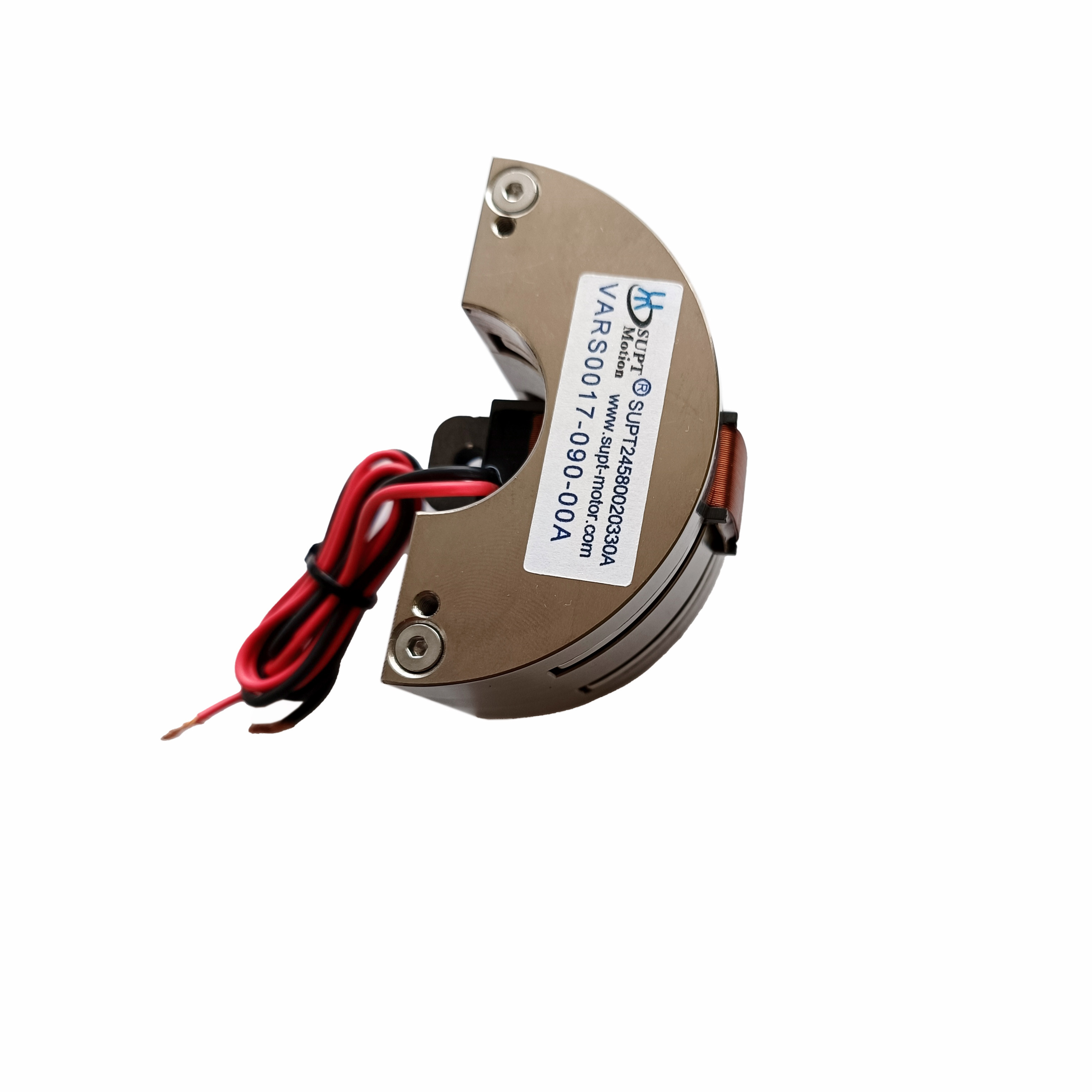

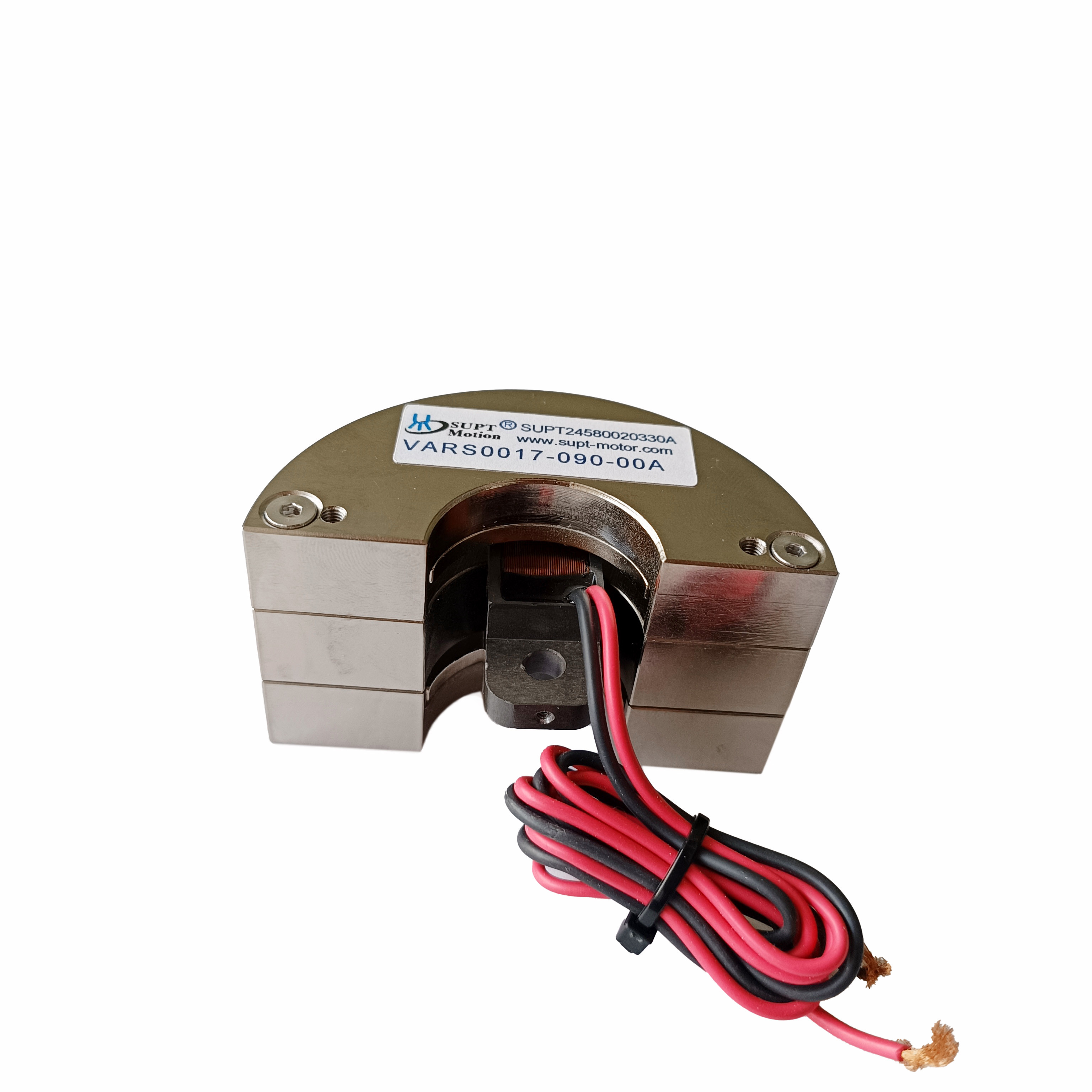

VARS0017 Motor de bobina de voz rotativa de 90 graus Resposta rápida Resposta zero

Visão Geral do Produto

O VARS0017-090-00A é um motor de bobina de voz rotativo de 90 graus da série SUPT MOTION VARS, projetado especificamente para posicionamento de grande ângulo e ângulo limite, apresentando resposta rápida e folga zero. A 25 °C, este motor de bobina de voz rotativo, acionado por uma tensão máxima de 11,1 V, fornece um torque de pico de 0,17 N·m e um torque contínuo de 0,1 N·m em toda a sua faixa de curso de 90 graus. A bobina de voz pesa apenas 17,8 g e o invólucro do motor mede 70 × 41,5 × 39 mm. O design oscilante da bobina de voz converte a corrente de acionamento diretamente em torque rotacional, proporcionando capacidade de oscilação de alta frequência e movimento excepcionalmente suave sem a necessidade de engrenagens, escovas ou transmissão mecânica. Isso torna o atuador ideal para espelhos de varredura, chaves rotativas, controle de válvulas e outras aplicações que exigem uma combinação de grande curso angular e posicionamento preciso e repetível. Com uma vida útil de 10.000 horas, construção em liga de alumínio e sem necessidade de manutenção, o VARS0017-090-00A é uma alternativa confiável a motores de passo e sistemas servo com engrenagens.

Solução

Tarefas de posicionamento de grande ângulo são tipicamente realizadas usando motores de passo ou sistemas acionados por engrenagens, mas estes podem levar a problemas como folga, ruído audível, ressonância e erros de posicionamento cumulativos. O VARS0017-090-00A oferece uma solução de acionamento direto sem folga com um curso de até 90 graus. Como o torque é proporcional à corrente, este motor de bobina de voz oscilante permite controle linear e pode ser acionado em modo de força de malha aberta simples ou operado em modo de posição de malha fechada em conjunto com um encoder ou sensor Hall. O conjunto de bobina leve suporta movimento bidirecional de alta frequência, o que é crítico para aplicações de varredura, jitter e amortecimento dinâmico. A folga zero garante que o ângulo de saída permaneça consistente para um determinado comando, melhorando assim a repetibilidade e reduzindo o tempo de assentamento. O design sem engrenagens também elimina a necessidade de lubrificação e desgaste de engrenagens, reduzindo o custo total de propriedade. Designers de sistemas podem se beneficiar deste atuador compacto, fácil de instalar e controlar, pronto para produção em massa. O motor de bobina de voz oscilante pode operar continuamente no torque nominal e intermitentemente no torque de pico, fornecendo aos designers uma ampla janela operacional para ciclos de trabalho exigentes.

Especificações

Aplicação

O curso de 90 graus torna este atuador ideal para controle de válvulas rotativas, atuadores de amortecimento, posicionamento de espelhos para tecnologias a laser, sistemas de posicionamento rotativo e atuadores de controle de voo. É aplicado nas indústrias de semicondutores, automotiva, industrial e aeroespacial, e em equipamentos de teste e medição onde é necessário posicionamento angular rápido e preciso. Usos típicos incluem rotação de chave óptica, alinhamento de antena, modulação de válvula de fluido, posicionamento de torre de câmera e mecanismos de feedback tátil. A alta resposta de frequência também suporta cancelamento ativo de vibração e aplicações de varredura. Opções personalizadas de tensão, curso e interface estão disponíveis para integração em sistemas OEM específicos.

FAQ

Q1: Qual é o curso angular deste modelo?

O curso total é de 90 graus, que é o maior curso padrão na série VARS pequena. Cursos personalizados de 6 a 100 graus estão disponíveis mediante solicitação.

Q2: O motor pode oscilar em alta frequência?

Sim. A bobina móvel de baixa massa e o design de acionamento direto suportam oscilação bidirecional de alta frequência, tornando o motor adequado para aplicações de varredura, dithering e amortecimento ativo.

Q3: O motor precisa de uma caixa de engrenagens?

Não. O motor de bobina de voz oscilante é um atuador de acionamento direto. Nenhuma caixa de engrenagens é necessária, razão pela qual o sistema tem folga zero e nenhuma necessidade de lubrificação.

Q4: Quais opções de feedback são suportadas?

O motor pode ser usado com encoders, sensores Hall ou sensores de posição analógicos para construir um sistema de posicionamento em malha fechada. A estrutura fornece espaço de montagem para elementos de feedback do cliente.

Q5: Qual é o período de garantia?

A garantia padrão é de 1 ano. O suporte técnico para integração e seleção de driver é fornecido pela equipe de engenharia da SUPT MOTION.
