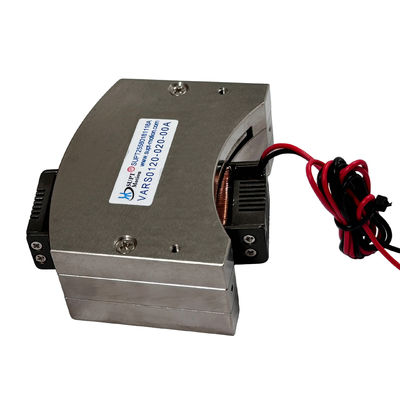

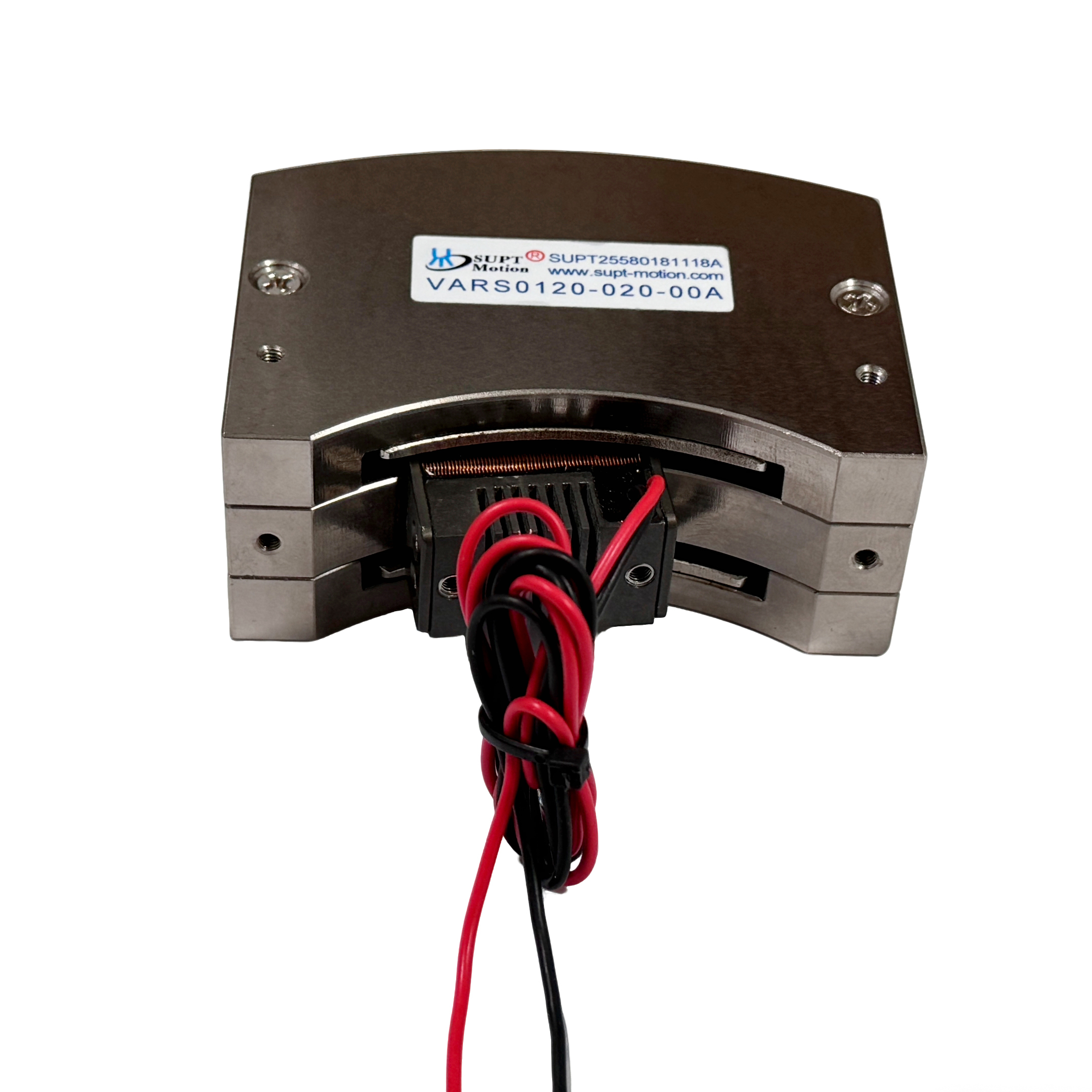

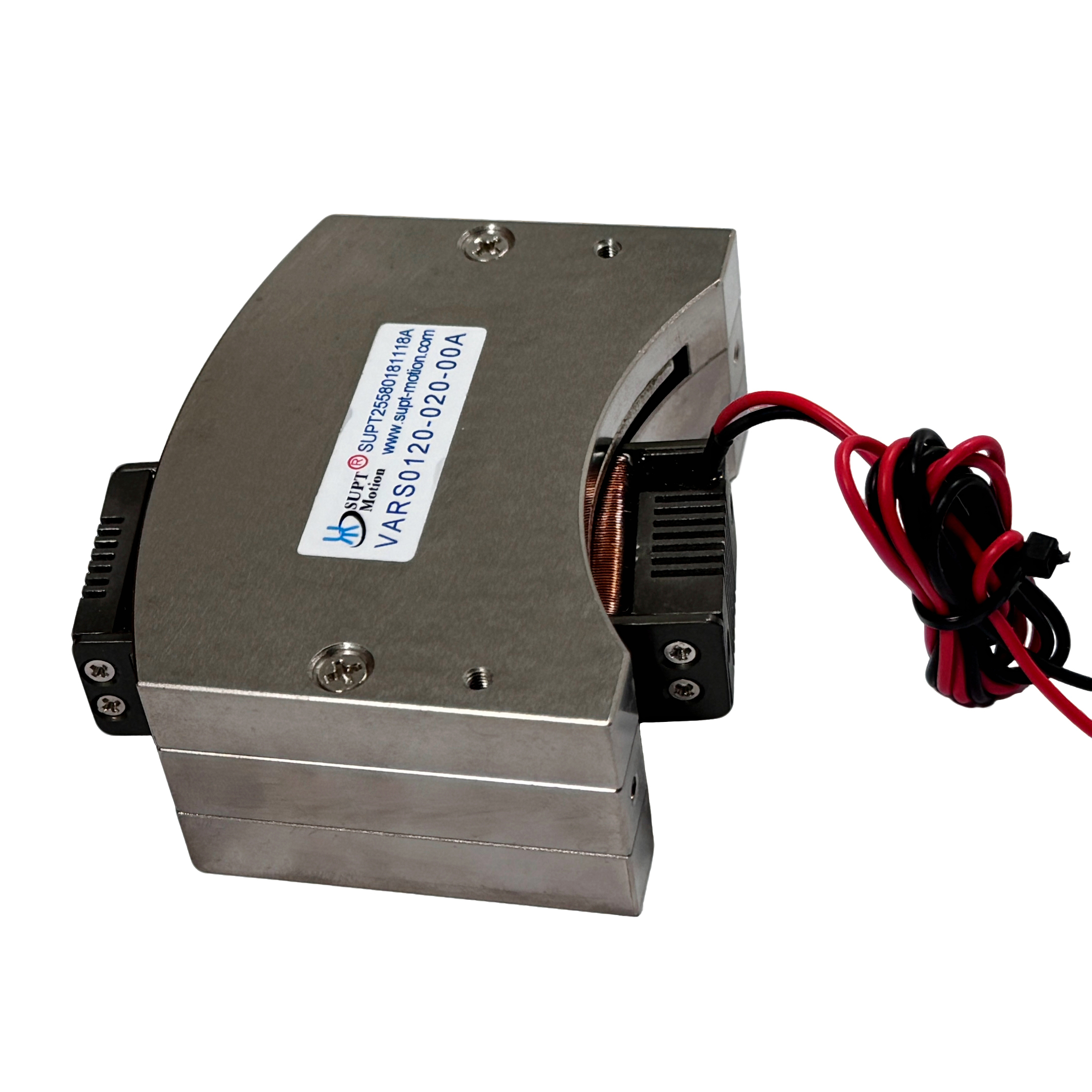

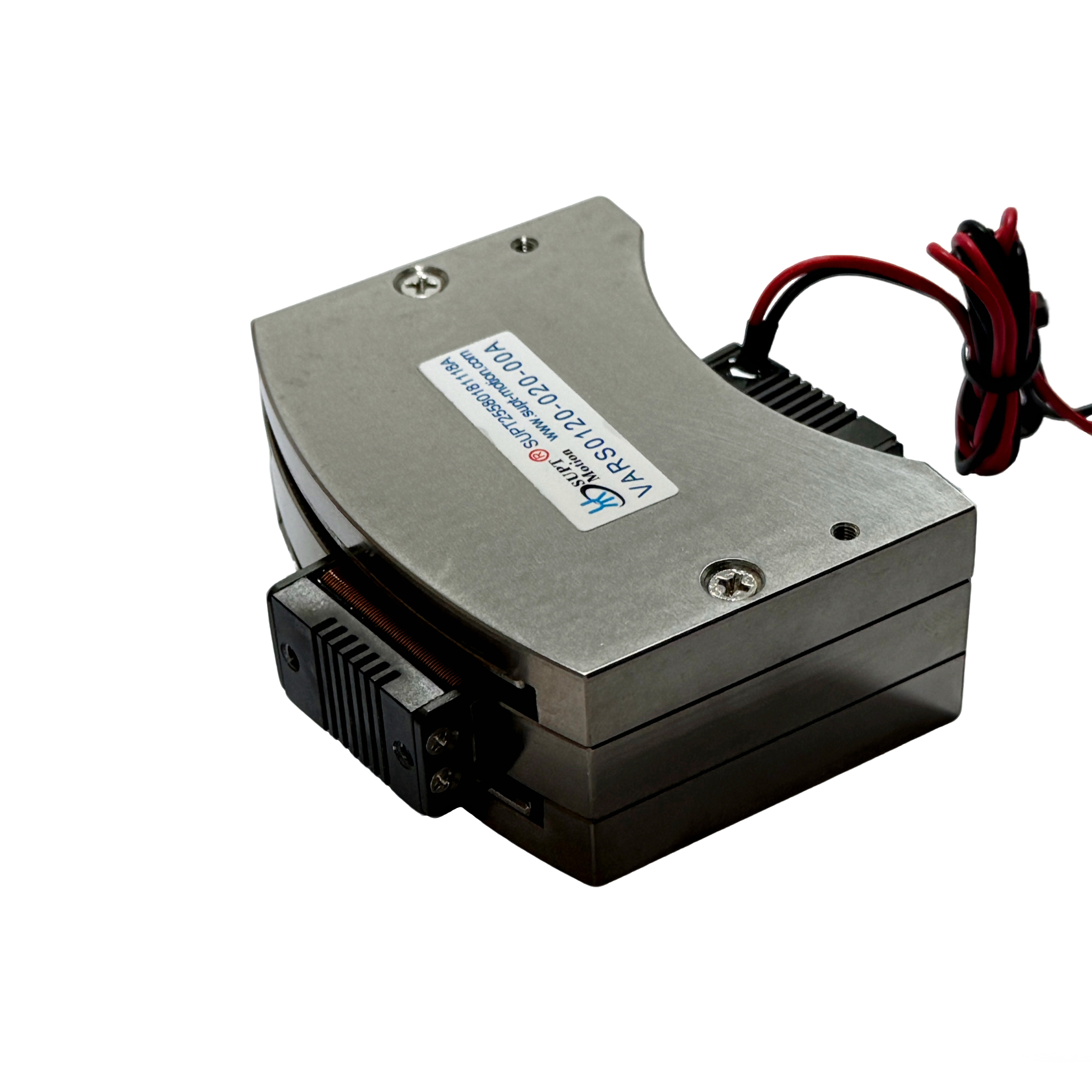

VARS0120 Motor rotativo de bobina de voz de alta aceleração Zero reação de 1,2 Nm

Visão Geral do Produto

O motor de bobina de voz rotativo VARS0120-020-00A é um atuador oscilante de alta aceleração da série SUPT MOTION VARS. A 25 °C, este atuador fornece um torque de pico de 1,2 N·m e um torque contínuo de 0,5 N·m em uma faixa de curso total de 20 graus, com uma tensão de acionamento máxima de 8,4 V.
A bobina de voz pesa apenas 65 g e a carcaça do motor mede 81 × 73,4 × 32 mm. A combinação de alto torque e baixa massa móvel produz excelente aceleração angular, permitindo que o atuador atinja a posição comandada em poucos milissegundos. O projeto de bobina de voz de acionamento direto elimina engrenagens e componentes de transmissão, resultando em folga zero, efeitos de cogging zero e movimento bidirecional suave em altas frequências.
Este motor de bobina de voz rotativo é projetado especificamente para aplicações que exigem movimento agressivo ponto a ponto, estabilização rápida e alta repetibilidade, como mecanismos de pick-and-place, acionamentos de obturador e equipamentos de teste dinâmico. O VARS0120-020-00A apresenta construção em liga de alumínio, vida útil nominal de 10.000 horas e é livre de manutenção, entregando desempenho dinâmico de nível servo para sistemas de movimento compactos.

Solução

A automação de alta velocidade requer atuadores capazes de aceleração rápida, estabilização rápida e repetibilidade precisa sem erro mecânico. Acoplamentos tradicionais de motor-caixa de engrenagens introduzem inércia, folga e conformidade, todos os quais degradam o desempenho dinâmico. O VARS0120-020-00A aborda essa questão utilizando um motor de bobina de voz rotativo de acionamento direto que gera torque diretamente de uma bobina de baixa massa.
Sua alta capacidade de aceleração encurta os tempos de ciclo para equipamentos de pick-and-place e triagem, enquanto o projeto de folga zero garante paradas precisas no ângulo comandado a cada movimento. Como o motor não tem torque de cogging, o movimento permanece excepcionalmente suave mesmo em velocidades extremamente baixas, melhorando assim a estabilidade de posicionamento em mecanismos de precisão.
A relação linear entre corrente e torque simplifica o software de controle: drives servo padrão ou amplificadores de corrente simples podem acionar o motor em modos de força, velocidade ou posição. Em comparação com sistemas servo rotativos tradicionais, isso reduz o esforço de engenharia e minimiza o número de componentes. A estrutura robusta de alumínio e a montagem selada da bobina também tornam este atuador adequado para ambientes industriais com poeira e vibração.

Especificações

Aplicação

A característica de alta aceleração é adequada para montagem automatizada, manuseio de semicondutores, equipamentos de teste e inspeção e outras aplicações onde o tempo de ciclo curto é crítico. Usos típicos incluem mecanismos de índice rotativo, acionamentos de obturador e portão, calhas de triagem, simulação de carga dinâmica, atuação de válvulas e sistemas de controle de voo. O atuador também tem bom desempenho em tarefas de varredura e dithering de alta frequência onde movimento bidirecional rápido é necessário. Mercados incluem semicondutores, automotivo, automação industrial e aeroespacial. Curso, tensão e configurações de montagem personalizadas podem ser fornecidas para integração OEM.

Perguntas Frequentes

Q1: Quão rápido este motor pode acelerar?

A baixa massa da bobina móvel de 65 g combinada com o torque de pico de 1,2 N-m fornece aceleração angular muito alta. Os tempos típicos de passo e assentamento estão na faixa de milissegundos, dependendo da inércia da carga e das configurações do driver.

Q2: Qual é o curso total do VARS0120-020-00A?

O curso total padrão é de 20 graus. Valores de curso de 6 a 100 graus estão disponíveis em toda a série VARS.

Q3: O motor pode ser usado para oscilação contínua?

Sim. O projeto de acionamento direto suporta oscilação bidirecional de alta frequência dentro da classificação de torque contínuo, o que é adequado para aplicações de varredura e dithering.

Q4: Qual driver é recomendado?

Um driver servo PWM ou amplificador de corrente linear classificado para 8,4 V e a corrente de pico necessária é recomendado. A SUPT MOTION pode aconselhar sobre a seleção do driver para sua aplicação.

Q5: Este motor é adequado para ambientes industriais?

Sim. A estrutura de liga de alumínio e a construção robusta são projetadas para automação industrial, e o motor não requer manutenção em condições normais de operação.
