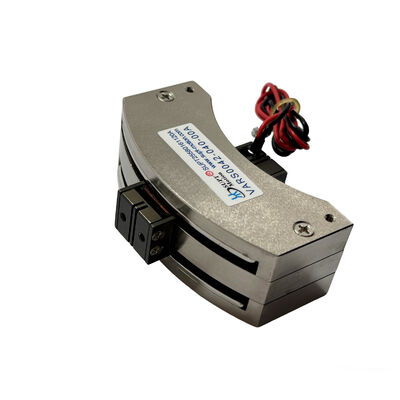

VARS0042 Motor de Bobina de Voz Rotativo Controle Rápido de Espelho Atuador de 0,42 Nm 40 graus

Visão geral do produto

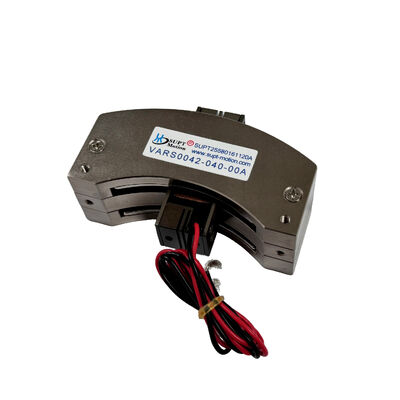

O VARS0042-040-00A é um motor de bobina de voz rotativo de tipo balanço desenvolvido pela SUPT MOTION para movimento de direção direta e ângulo limitado.42 N·m e um binário contínuo de 0.38 N·m num intervalo de curso total de 40 graus, com uma tensão nominal máxima de accionamento de apenas 3,5 V.
A bobina em movimento pesa apenas 38 gramas e gira no campo magnético sem a necessidade de engrenagens, cintos ou escovas; como resultado, o eixo de saída responde quase instantaneamente à corrente de acionamento,e não há reação mecânicaAs dimensões do quadro são de 82 × 53,6 × 30,3 milímetros, permitindo a sua instalação em módulos ópticos compactos e cabeças de digitalização.
Este atuador de balanço baseia-se no princípio de um motor de binário limitado por ângulo: o binário gerado é proporcional à corrente da bobina,dando ao dispositivo características lineares inerentes que sejam fáceis de controlar e livres de efeitos de engrenagem.

Solução

Os sistemas de direcção e de digitalização do feixe impõem exigências muito rigorosas aos atuadores angulares: os espelhos têm de alcançar rapidamente as suas posições comandadas, assentarem-se sem oscilações,e manter seus ângulos com alta estabilidade durante a operação do laserNas frequências de comutação utilizadas nos controladores de galvanômetros, os motores de engrenagem e os acionamentos passo a passo geralmente enfrentam problemas como reação negativa, ressonância e superaquecimento.
O VARS0042-040-00A atende a estes requisitos com a sua arquitetura de bobina de voz sem enquadramento.Este atuador de tipo balanço atinge aceleração extremamente elevada para o seu tamanho e, quando utilizado com um condutor de modo corrente, pode atingir o ângulo de destino em poucos milissegundos.
Como não há mecanismo de redução mecânica, a reação é zero; enquanto isso, a baixa tensão da bobina de 3,5 V mantém o consumo de energia baixo,permitindo que o motor permaneça frio durante a varredura contínua.
Os projetistas de sistemas podem fechar o circuito em torno da posição fechada do atuador usando um codificador ou um sensor capacitivo,obtendo assim um movimento angular suave e repetível em toda a faixa de 40 grausAs suas características de binário linear simplificam o processo de servo-ajuste e eliminam a necessidade de tabelas de compensação complexas.reduzindo assim o tempo de desenvolvimento para aplicações de controlo de espelhos de alta velocidade.

Especificações

Aplicação

O VARS0042-040-00A é tipicamente instalado como um actuador de posição de espelho em vários tipos de equipamentos de tecnologia a laser, incluindo scanners galvanométricos para marcação e gravura a laser,Dispositivos de direção de feixe para corte e soldagem a laserA sua largura de curso de 40 graus e a baixa tensão de accionamento também a tornam muito procurada em semicondutores, automóveis, industriais,para utilização na indústria aeroespacial como válvulas rotativas e atuadores de amortecimento, sistemas rotativos de posicionamento e atuadores de controlo de voo.
Em todas as aplicações acima, este atuador oferece as mesmas vantagens: controlo rápido do espelho com tempos de estabilização de nível de milissegundos,torque de retenção estável capaz de suportar vibrações externasO motor pode suportar oscilações bidirecionais contínuas dentro do seu binário contínuo, tornando-o adequado para jitter, rastreamento,e aplicações de digitalização. SUPT MOTION suporta a personalização OEM dos limites de curso, impulso, comprimento do cabo e geometria de montagem para projetos de volume.

Perguntas frequentes

P1: Qual é o curso total deste motor rotativo de bobina de voz?

O VARS0042-040-00A fornece um curso total de 40 graus. O movimento mecânico pode ser reduzido ou o ângulo elétrico limitado pelo controlador para aplicações que necessitam de uma faixa de trabalho menor.

P2: Este motor pode conduzir um espelho de direção rápido?

A bobina de acionamento direto e a massa em movimento de 38 g dão constantes mecânicas de tempo muito curtas, por isso o espelho se instala rapidamente após cada movimento.O controlo rápido do espelho repetível é possível em sistemas de varredura a laser e estabilização do feixe.

P3: Por que a tensão máxima é de apenas 3,5 V?

A bobina é enrolada para operação de baixa tensão e alta corrente para minimizar o calor e interferências eletromagnéticas em equipamentos ópticos sensíveis.5 V e a corrente de pico necessária é suficiente, e SUPT MOTION pode aconselhar sobre a selecção do condutor.

P4: Este atuador tem reação ou engrenagem?

Não, não há engrenagens, cintos ou outros elementos de transmissão entre a bobina e a saída, de modo que a contração e o binário de engrenagem são estruturalmente eliminados.A repetibilidade do posicionamento é limitada apenas pelo sensor de feedback e pela montagem mecânica.

Q5: Quais são os termos de encomenda e personalização?

A quantidade mínima de encomenda é de 1 peça, com entrega de amostras em 3-5 dias úteis e produção em massa em 15-25 dias.Cabos e dimensões de montagem podem ser personalizados para projetos OEM.
