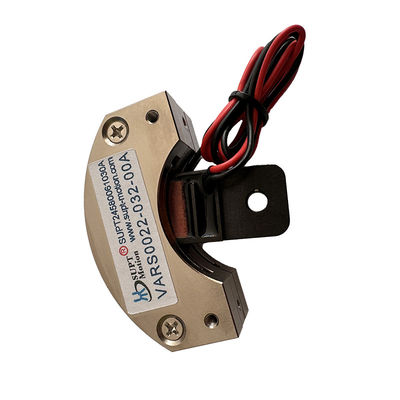

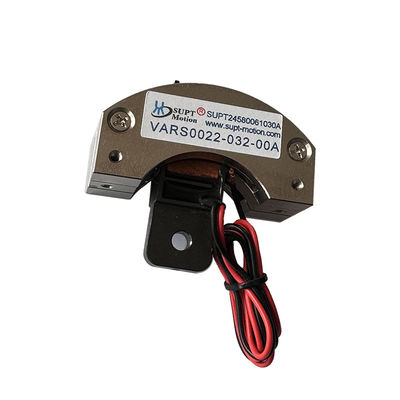

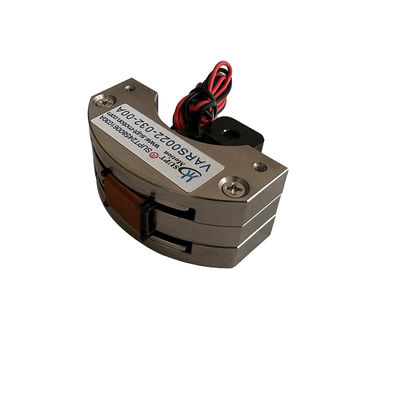

VARS0022 Micro Size Rotary Voice Coil Motor Alta Estabilidade 0.22Nm Atuador de 32 graus

Visão geral do produto

O VARS0022-032-00A é um motor rotativo de bobina de voz de tipo balanço compacto introduzido pela SUPT MOTION, projetado especificamente para posicionamento angular preciso em espaços confinados.Este motor rotativo de bobina de voz fornece um binário máximo de 0.22 N·m e um binário contínuo de 0,12 N·m numa autonomia total de 32 graus, com uma tensão máxima de accionamento de 15,5 V.
Medindo apenas 60 × 60 × 36 mm e com uma bobina móvel pesando apenas 21,5 gramas, este motor é atualmente um dos atuadores rotativos de ângulo limitado mais leves disponíveis para aplicações de nível de instrumento.Graças ao seu design de tração direta, o rotor responde instantaneamente aos comandos de corrente e está livre dos problemas de reação negativa comuns em motores com engrenagens.
Como o binário aumenta linearmente com a corrente e não há desgaste da escova, este atuador de bobina de voz fornece movimento suave e repetível durante toda a sua vida útil nominal de 10.000 horas.A caixa de liga de alumínio oferece excelente dissipação de calor e protege os conjuntos de bobina e ímã em ambientes industriais e de laboratório.

Solução

Os projetistas de instrumentos compactos geralmente exigem uma plataforma rotativa que seja pequena o suficiente para ser montada ao lado de componentes ópticos ou sensores, mas estável o suficiente para manter seu ângulo durante as medições.Os motores micro-stepper não só adicionam peso, mas também consomem corrente contínua de retenção e geram ondulação de engate que interfere em cargas úteis sensíveis.
O VARS0022-032-00A oferece uma alternativa: um microatuador integrado e altamente estável. A bobina é impulsionada diretamente dentro do campo magnético, de modo que o motor tem zero reação e zero binário de retenção;A baixa massa móvel garante uma frequência de ressonância mecânica suficientemente elevada, permitindo uma resposta de estado estacionário rápida e bem amortecida.que permitam ao sistema obter um bloqueio angular rígido sem necessidade de travagem mecânica.
Esta solução permite aos engenheiros construir um circuito de posicionamento angular altamente estável usando apenas três componentes: o atuador, um amplificador de corrente e um sensor de ângulo.A constante de binário previsível simplifica o processo de ajuste, e à medida que os projetos aumentam, o mesmo código de controlo pode ser reutilizado em diferentes tamanhos de estantes VARS.e um eixo de movimento sem manutenção capaz de satisfazer as expectativas de precisão dos modernos equipamentos ópticos e de ensaio.

Especificações

Aplicação

Este motor de bobina de voz rotativa de tamanho micro é adequado para aplicações em que o espaço da placa é medido em milímetros: rodas de filtro óptico, estabilizadores de cardápio em miniatura, mecanismos de assistência de autofoco,De potência não superior a 50 WTambém é usado em ferramentas de manipulação de semicondutores, automação de laboratório e instrumentos médicos que exigem um estágio angular pequeno e limpo com alta estabilidade.
A viagem de 32 graus cobre a varredura necessária pela maioria dos mecanismos de alinhamento e comutação de sensores, enquanto a bobina leve permite movimentos suaves e sem oscilação que não agitam os componentes vizinhos.Em válvulas rotativas e aplicações de amortecimento o motor fornece modulação suave de binário, e nos sistemas de posicionamento rotativo funciona como um indicador preciso de ângulo limitado.A SUPT MOTION oferece a mesma tecnologia de bobina de voz de tipo balanço em tamanhos de quadro de classes industriais de miniatura a alto torque.

Perguntas frequentes

Q1: Quão compacto é o VARS0022-032-00A?

O quadro exterior mede 60 × 60 × 36 mm e a bobina móvel pesa apenas 21,5 g, o que a torna adequada para instalação dentro de instrumentos manuais,Modulos ópticos e conjuntos de automação compactos.

P2: O que torna este motor estável num ângulo fixo?

A alta estabilidade vem do projeto da bobina de voz de acionamento direto: o binário é proporcional à corrente, não há atrito ou reação negativa no caminho de ação,e a bobina de baixa inércia permite que o servo loop para manter o ângulo comandado firmemente sem ciclos de limite ou deriva.

P3: O motor pode oscilar continuamente?

Sim, dentro do binário nominal contínuo de 0,12 N·m a 25 °C, o actuador pode funcionar em oscilação bidireccional contínua para tarefas de digitalização, dithering ou bombeamento,com um diâmetro superior a 50 mm,.

Q4: Que dispositivo de feedback deve ser utilizado?

Um codificador óptico, um codificador magnético ou um sensor capacitivo podem ser montados no eixo de saída, dependendo da resolução necessária.Assim, a maioria dos métodos de ajuste servo padrão se aplicam.

Q5: A personalização está disponível para este modelo?

O ângulo de tração, a tensão de acionamento, a terminação da bobina, os detalhes do eixo e os furos de montagem podem ser adaptados para programas OEM.O pedido mínimo é de 1 peça e as amostras são normalmente enviadas dentro de 3-5 dias úteis.
