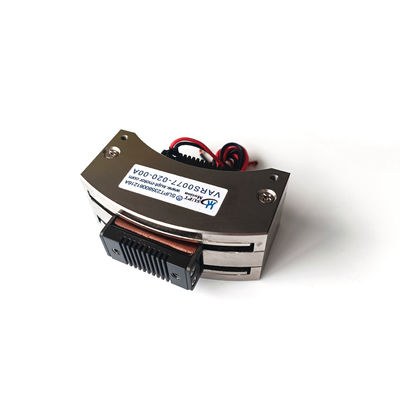

Atuador de Bobina de Voz Rotativa VARS0077 Alta Aceleração 0,77Nm Atuador de Oscilação de 20 graus

Visão geral do produto

O VARS0077-020-00A é um motor rotativo de bobina de voz de tipo balanço de alta aceleração fabricado pela SUPT MOTION, adequado para aplicações que exigem deslocamento angular extremamente rápido em um curso curto.A 25 °C, este motor de bobina de voz de tipo balanço produz um binário de pico de 0,77 N·m e um binário contínuo de 0,63 N·m, com um curso total de 20 graus e uma tensão máxima de accionamento de 6,7 V.
A bobina móvel pesa 66 gramas e as dimensões totais são de 75 × 50 × 30 milímetros.ou escovas entre a entrada elétrica e a saída mecânica, de modo que cada amper de corrente é convertido diretamente em binário sem ser afetado por atrasos do sistema de transmissão.
Este atuador de balanço é projetado para movimentos curtos, rápidos e altamente repetitivos, onde o rendimento é crítico.A combinação de alto binário de pico e massa moderada resulta em aceleração angular que permite mecanismos de pick-and-place, portões de triagem e elementos de digitalização para completar cada ciclo em questão de milissegundos, enquanto a robusta caixa de alumínio garante a rigidez do componente durante a operação de alta velocidade.

Solução

As máquinas de produção rápida perdem frequentemente tempo de ciclo devido a atuadores que se movem demasiado lentamente ou que ressoam após cada passo.Steppers e pequenos motores DC com caixas de engrenagens todos adicionar conformidade e atrasos de liquidação que limitam quantas operações por minuto uma máquina pode realizar.
O VARS0077-020-00A resolve o problema com uma topologia de bobina de voz de alta aceleração.O motor pode ser accionado com perfis de corrente agressivos para acelerar rapidamenteO curso de 20 graus é uma viagem prática para espelhos defletores, flaps de triagem,Máquinas e aparelhos para a fabricação de aparelhos de cozinha.
A ausência de redução mecânica também significa que não há reação negativa para excitar vibrações e não há partes lubrificadas para se degradar ao longo de milhões de ciclos.Em funcionamento contínuo, o motor funciona no seuO sistema de torque contínuo de 0,63 N·m e o curto caminho térmico através da estrutura de alumínio mantêm a temperatura de enrolamento sob controlo.um eixo rotativo repetível e sem manutenção, de fácil integração com servo-condutores padrão,.

Especificações

Aplicação

Os usos típicos incluem espelhos defletores de alta frequência no processamento a laser, elementos osciladores em linhas de impressão e embalagem, portões de triagem de alta velocidade,Naves de alimentação e sondas de ensaio que devem intervir rapidamente entre as posições de mediçãoO actuador é igualmente utilizado em válvulas rotativas e actuadores de amortecimento, sistemas de posicionamento rotativos e actuadores de controlo de voo nos sectores dos semicondutores, automotivo, industrial e aeroespacial..
Para cada uma dessas aplicações, o curso de 20 graus é longo o suficiente para mover uma alavanca, uma vela ou um espelho através do seu intervalo útil,Enquanto a alta aceleração mantém o tempo morto entre os comandos extremamente curtoA unidade também tem um bom desempenho em funções de oscilação contínua, tais como o dithering e a cancelamento de vibrações,onde a sua construção de reação negativa zero evita os impactos e o desgaste que reduzem a vida útil das ligações mecânicasLimites de curso personalizados, tensão da bobina e interfaces de montagem podem ser concebidos para fabricantes de equipamentos originais.

Perguntas frequentes

Q1: Quão rápido o VARS0077-020-00A pode mover-se?

Com um binário de pico de 0,77 N·m a conduzir uma bobina de 66 g, o actuador obtém uma aceleração angular muito elevada,e os movimentos típicos de curto curso se estabelecem na faixa de milissegundos baixa quando utilizados com um servo-condutor de modo corrente.

P2: Qual é o curso total?

O curso total padrão é de 20 graus. Paradas mecânicas e limites de ângulo baseados em controlador podem ser fornecidos para aplicações que exigem uma viagem menor ou uma posição central definida.

P3: Pode funcionar em oscilação contínua?

Sim, a oscilação bidireccional contínua é permitida dentro do binário contínuo nominal de 0,63 N·m a 25 °C, que abrange os trabalhos de dithering, scanning e amortecimento de vibrações sem superaquecimento.

P4: Por que não há reação negativa neste motor?

A bobina conduz a saída diretamente dentro do campo magnético, de modo que o projeto não contém engrenagens, cintos ou acoplamentos.Não por ajustamento.

Q5: Que opções de entrega e suporte estão disponíveis?

A quantidade mínima de encomenda é de 1 peça. As amostras são enviadas em 3-5 dias úteis e as encomendas de produção em 15-25 dias. A SUPT MOTION fornece guias de usuários de motoristas e serviços de personalização para projetos OEM.
