Sistemas de transporte de materiais personalizados alimentados por alimentadores vibratórios de motor de bobina de voz
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001-2000 |
| Número do modelo | VCAZ0010-0020-00A |
| Quantidade de ordem mínima | 1 peça |
| Preço | USD 60-200 / Piece |
| Detalhes da embalagem | Caixa de exportação com proteção de espuma antiestática |
| Tempo de entrega | 3-5 dias úteis para amostras, 15-25 dias para granel |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Torque de pico | 4,2 Nm | Tipo de motor | Motor de bobina de voz vibratória |
|---|---|---|---|
| CONSTANTA EMF de volta | 2,7V/m/s | Voltagem máxima | 14.8 V |
| Peso da bobina | 13g | Vida útil | 10.000 horas |
| Derrame total | 1,5 mm | Torque Contínuo a 25 C | 2,2 Nm |
| Material | Liga de alumínio | Modelo do produto | VCAZ0010-0020-00A |
Descrição de produto
Visão Geral do Produto

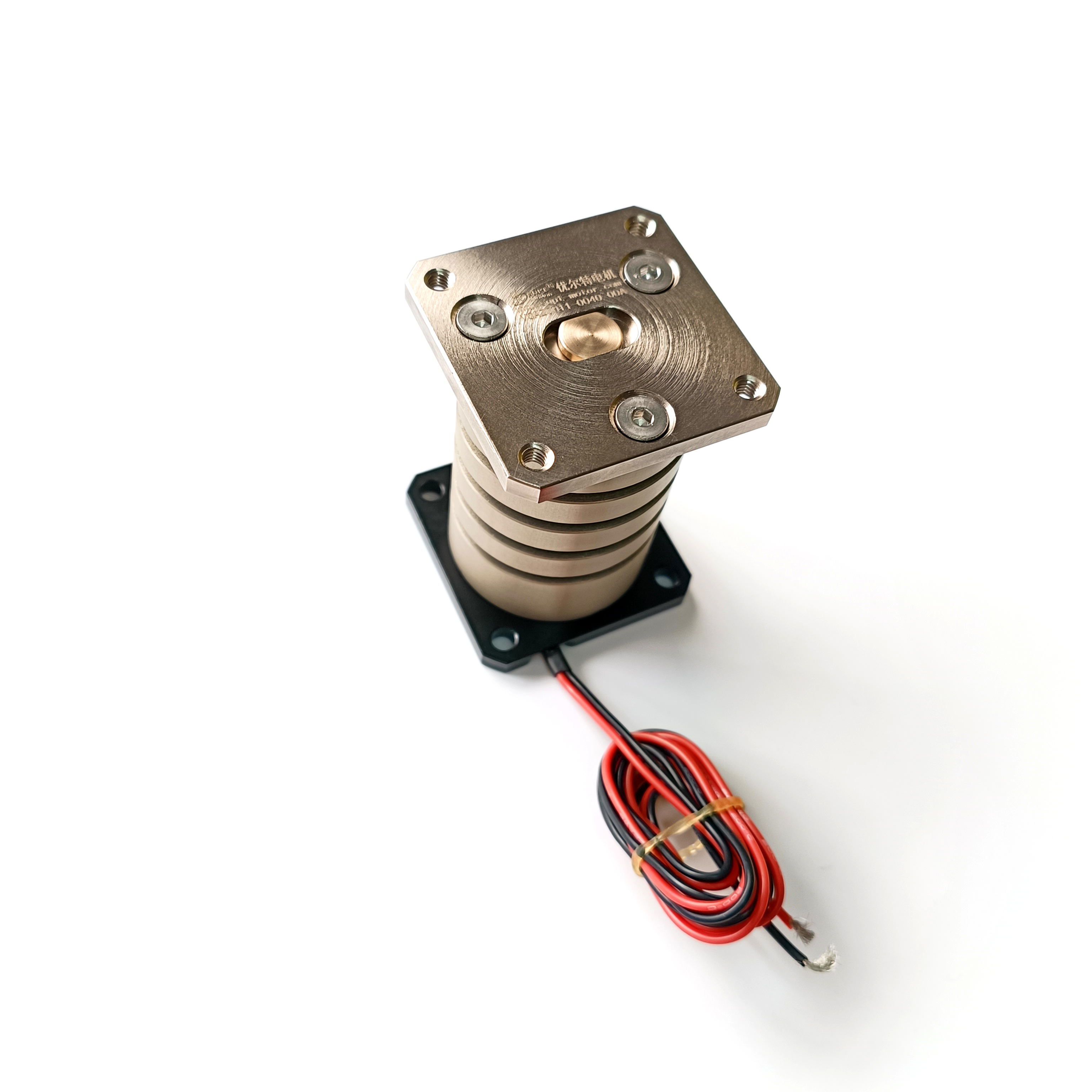

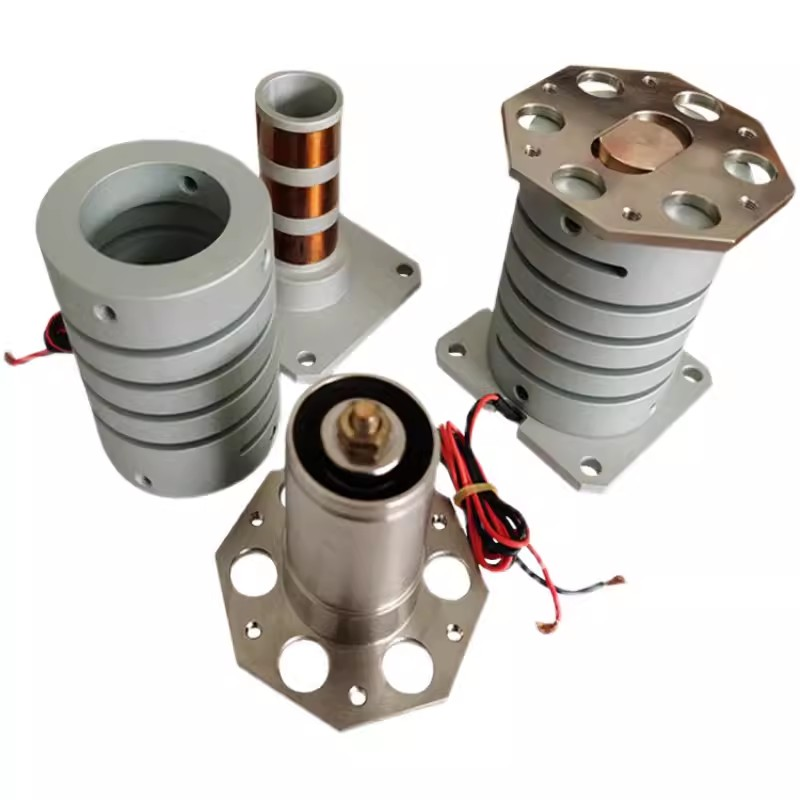

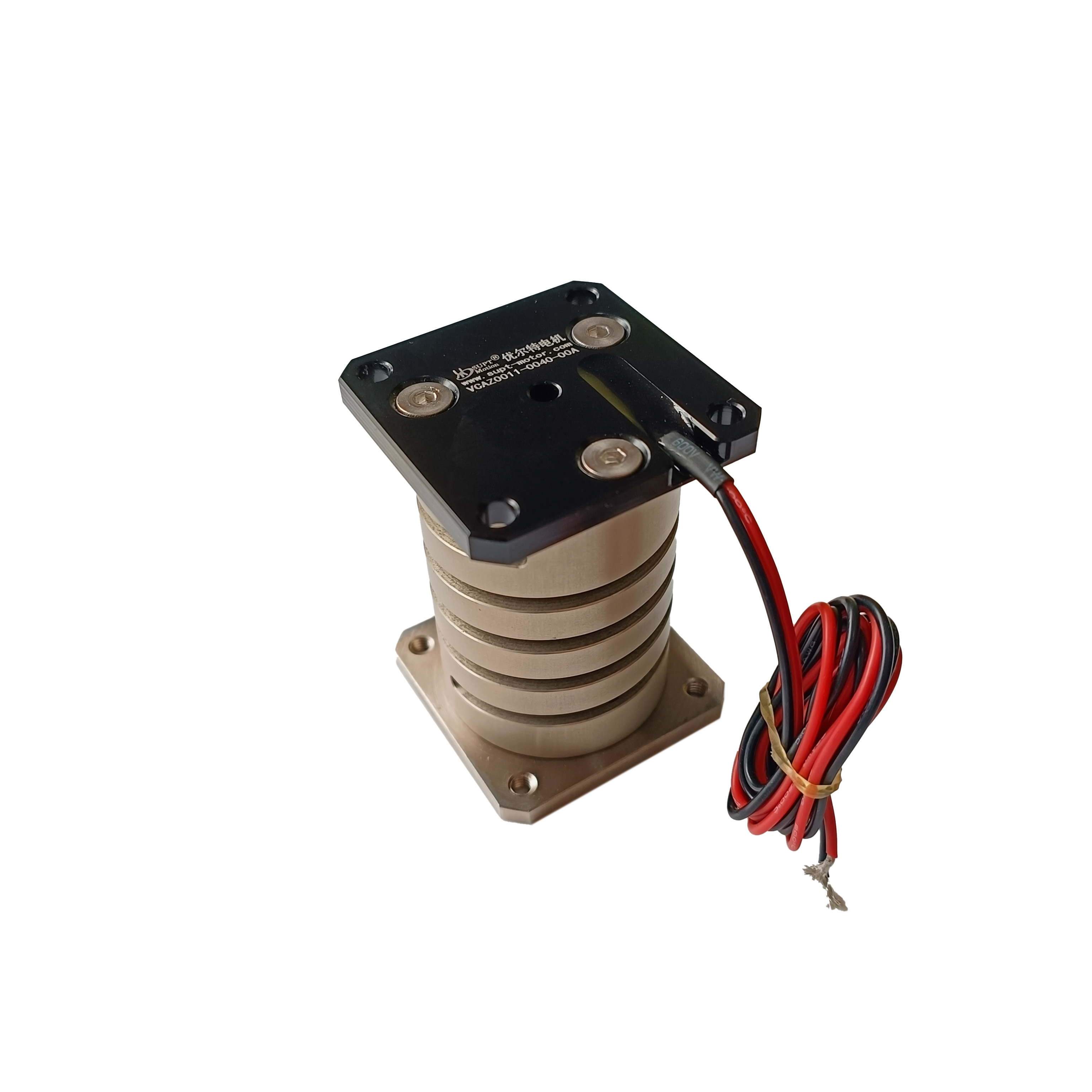

O Motor de Bobina de Voz de Vibração Flexível SUPT MOTION (Série VCAZ) é a unidade de potência central projetada especificamente para alimentadores vibratórios flexíveis.
Fabricadas em grandes quantidades utilizando materiais de alta resistência e alta estabilidade, as molas e os motores passam por 100% de medição e testes para garantir a estabilidade e consistência do produto.
Através de movimento linear de alta frequência em ambas as direções verticais, o motor de bobina de voz impulsiona as peças a se moverem em múltiplas direções dentro da bandeja do alimentador, permitindo o transporte e a orientação suaves do material.
Em comparação com os alimentadores vibratórios eletromagnéticos tradicionais, a solução de acionamento por motor de bobina de voz oferece as seguintes vantagens: ajuste programável de frequência e amplitude, permitindo a adaptação a diferentes materiais sem a substituição de componentes mecânicos; resposta de partida/parada em nível de milissegundo, permitindo o controle preciso de peças individuais; e movimento suave sem impacto mecânico, tornando-o mais gentil com materiais frágeis. Os motores de bobina de voz de vibração flexível são amplamente utilizados em linhas de montagem automatizadas em indústrias como componentes eletrônicos, hardware de precisão e consumíveis médicos.
Vantagens do Produto
Parâmetros Programáveis: Frequência, amplitude e forma de onda são ajustáveis em tempo real
Resposta Rápida: Partida/parada em nível de milissegundo para controle preciso de material
Movimento Suave: Operação sem choque protege componentes vulneráveis
Alimentação Multidirecional: Permite transporte omnidirecional quando combinado com sistemas multieixos
Inspeção Completa de 100%: Teste de 100% de molas e motores
Motores de bobina de voz de copo vibratório, alimentadores vibratórios flexíveis, motores de manuseio de materiais, atuadores vibratórios de alta frequência, acionamentos de copo vibratório flexível
Especificações
| Parâmetro | Valor Típico |
| Faixa de Empuxo | Personalizado |
| Faixa de Curso | Personalizado |
| Tensão de Operação | 14.8V DC |
| Frequência de Resposta | Ajustável |
| Ajuste de Amplitude | Controlado por programa |
| Vida Útil | ≥100 milhões de ciclos |
| Número do Modelo | VCAZ0010-0020-00A | |||
| Parâmetros da Bobina | Tolerância | Símbolo | Valor | Unidade |
| DCR | ±10% | R | 9.5 | Ω |
| Tensão de Pico | valor padrão | Vp | 14.8 | V |
| Corrente Máxima | valor padrão | Ip | 1.6 | A |
| Constante de Força | ±7.5% | KF | 2.7 | N/A |
| Constante de Força Contra-Eletromotriz | valor padrão | KD | 2.7 | V/M/Seg |
| Indutância | ±30% | L | 0.37 | mH |
| Parâmetros do Atuador | Símbolo | Valor | Unidade | |
| Força de Pico | Fp | 4.2 | N | |
| Força Contínua de Bloqueio | Fc | 2.2 | N | |
| Constante do Atuador | Ka | 0.87 | N//W | |
| Constante de Tempo Elétrica | Te | 0.04 | mili-seg | |
| Pmax | Pp | 24 | W | |
| Curso | S | 1.5 | mm | |
| Folga de cada lado da bobina | CL | 0.8 | mm | |
| Resistência Térmica | Oth | 20 | ℃/W | |
| Temperatura máxima permitida da bobina | Tmax | 150 | ℃ | |
| Peso da bobina | WTc | 13 | g | |
| Peso do aço magnético | WTE | 56 | g | |
| Peso do Atuador | WTa | 69 | g | |
Aplicação
Alimentação por Vibração Flexível para Componentes Eletrônicos
Classificação de Orientação de Peças Metálicas de Precisão
Montagem e Alimentação Automatizada de Consumíveis Médicos
Alimentação Multidirecional de Peças de Formato Irregular
Sistemas de Transporte para Materiais de Pequeno Lote e Alta Variedade
Informações de Personalização:
Este produto suporta personalização de parâmetros de empuxo, curso e amplitude para acomodar diferentes materiais e requisitos de velocidade de alimentação
