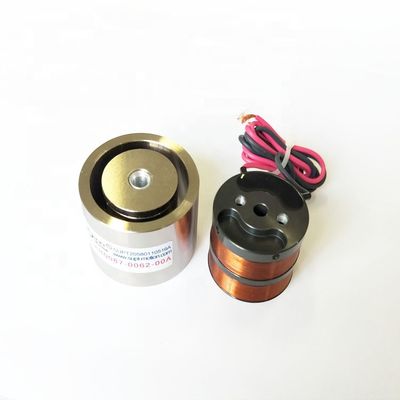

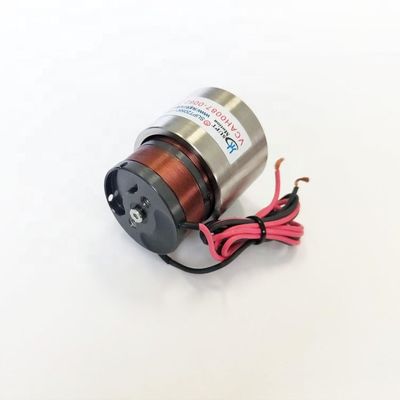

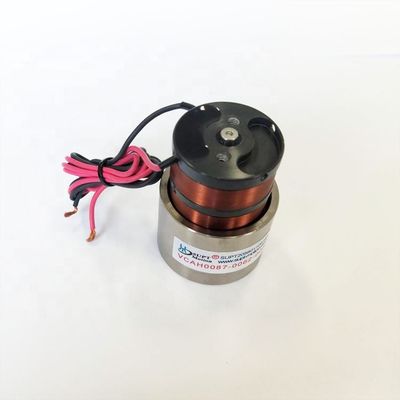

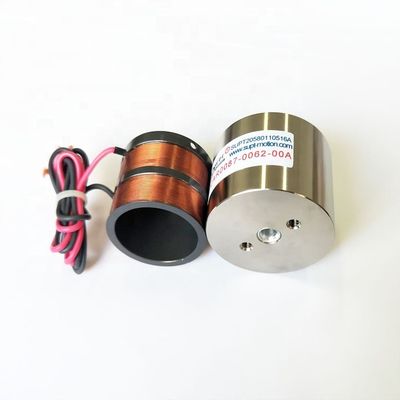

Resposta de alta frequência 6.9A VCM Motor de bobina de voz Micro motor de acionamento direto

  • High Frequency Response 6.9A VCM Voice Coil Motor Micro Direct Drive Motor
  • High Frequency Response 6.9A VCM Voice Coil Motor Micro Direct Drive Motor
  • High Frequency Response 6.9A VCM Voice Coil Motor Micro Direct Drive Motor
  • High Frequency Response 6.9A VCM Voice Coil Motor Micro Direct Drive Motor
Lugar de origem Jiangsu, China
Marca SUPT
Certificação ISO9001
Número do modelo VCAR0087-0062-00A
Quantidade de ordem mínima ≥1
Preço $120.00/pieces
Detalhes da embalagem &amp da caixa; atuador da bobina de voz da caixa de madeira
Tempo de entrega Entrega dos dias do general 5-7, rapidamente 3-5 dias, maioria para ser negociado
Termos de pagamento T/T
Habilidade da fonte Negociável
Detalhes do produto
Garantia 3 meses a 1 ano Uso BARCO, carro, bicicleta elétrica, projeto ótico, equipamento do laser, semicondutor
tipo Micro motor Torque Pedidos
Construção Ímã Permanente Comutação Escovar
Recurso de proteção Totalmente fechado Velocidade (rpm) Alta velocidade
Corrente Contínua (A) 6.9a Eficiência IE 1
Força máxima ((N) 87 Distância máxima ((mm) 6.2
atuador da bobina de voz (V) 32.9 Peso do rotor ((kg) 45.2
Diâmetro do estator (milímetro) 43,1 Força contínua ((N) 21,67
Destacar

6.9A Motor de bobina de voz VCM

,

6.9A Actuador de bobina de voz de ímã móvel

,

Actuador de bobina de voz magnética móvel com rolamento
Deixe um recado
Descrição de produto

 Atuador da bobina de voz do ímã com alta frequência do rolamento da longa vida do movimento





Descrição do produto:

Os motores de bobina de voz com longa vida útil e resposta de alta frequência encontram aplicações em diversos setores onde precisão, velocidade e durabilidade são cruciais.
Na aviação, os motores de bobina de voz são empregados em superfícies de controle de voo, sistemas de orientação de mísseis e equipamentos de vigilância aérea devido à sua rápida resposta e precisão.
Instalação: Monte o motor de forma segura dentro da estrutura da aeronave, garantindo que esteja devidamente alinhado com as superfícies de controle. Integre-o ao sistema de controle da aeronave para ajustes precisos durante o voo.
Motores de bobina de voz de alta frequência são utilizados em dispositivos de imagem médica, como máquinas de ressonância magnética e tomografia computadorizada, para posicionamento preciso da mesa do paciente e captura de imagem.
Instalação: Instale o motor de forma que fique alinhado com os componentes mecânicos do equipamento, permitindo movimentação controlada. Integre-o ao software do sistema de imagem para obter um posicionamento preciso do paciente.
Esses motores são usados ​​em equipamentos de fabricação de precisão, como robôs pick-and-place e linhas de montagem automatizadas, onde movimentos rápidos e precisos são essenciais.

Características:

  • Nome do produto: motor de bobina de voz vcm
  • Garantia: 3 meses-1 ano
  • Atual: Baixo
  • Precisão de posicionamento: alta
  • Custo: Baixo
  • Torque: Solicitações
  • Resolução: Alta
  • Motor Atuador Linear
  • Motor de voz em bobina

Parâmetros técnicos:



Modelo de produto Força Máxima
(N)		 Força Contínua
a 25℃(N)		 Curso total
(mm)		 Tensão máxima
(V)		 Constante EMF traseira
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2,55 0,81 12,7 11.6 0,77 .6.6 12,7 24
VCAR0006-0039-00A 6.2 1,9 3.9 6.6 1.12 7,9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15,7 3,57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7,5 1,88 7 14.2 23
VCAR0007-0064-00A 7,8 2,5 6.4 9,9 1,5 7.2 19.1 23,8
VCAR0007-0127-00A 7.1 2.3 12,7 12,8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10,5 2.9 10 43,8 3.5 20 31 26,8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26,6 5,72 16.2 26.2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3.9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6.2 26.2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6.6 9,8 24,7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44,8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7.1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24.3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22.4 26,7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15.6 10,5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8,9 46,5 53 21.2
VCAR0044-0059-00A 44,1 17,7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7,5 16,8 7.6 38,6 31.1 35,9
VCAR0044-0249-00A 44 11.7 24,9 44,9 8,88 65,9 38,1 51.3
VCAR0070-0149-00A 70 27.3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21.67 6.2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8.1 177 72 110
VCAR0105-0164-00A 105 35,4 16.1 20.1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23.2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30.1 6,5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7






Aplicações:

O Motor de Bobina de Voz (VCM) é um novo tipo de micromotor de controle, é uma forma especial de motor de acionamento direto, devido ao princípio de alto-falantes semelhantes nomeados. O princípio é bastante simples: uma bobina eletrificada (condutor) produz uma força num campo magnético que é proporcional à corrente aplicada à bobina. O motor da bobina móvel fabricado com base neste princípio pode se mover em linha reta ou em arco circular. O motor de bobina de voz VCM é um tipo de motor de acionamento linear, que é uma solução ideal e amplamente utilizado. O motor acústico de bobina tem as vantagens de peso leve, resposta de alta frequência, longa vida, pequeno volume, alta aceleração e alta precisão de posicionamento, e é uma escolha ideal para controle de movimento de precisão.

Resposta de alta frequência 6.9A VCM Motor de bobina de voz Micro motor de acionamento direto 0



Nossos serviços

Indicadores técnicos e especificações podem ser personalizados



Resposta de alta frequência 6.9A VCM Motor de bobina de voz Micro motor de acionamento direto 1



Informações da empresa

 Resposta de alta frequência 6.9A VCM Motor de bobina de voz Micro motor de acionamento direto 2

Embalagem e envio

Resposta de alta frequência 6.9A VCM Motor de bobina de voz Micro motor de acionamento direto 3

Certificações

 Resposta de alta frequência 6.9A VCM Motor de bobina de voz Micro motor de acionamento direto 4

Perguntas frequentes



1.Viagem: viagem efetiva, usada para calcular a viagem totaldeforça de valor.



2.A direção do movimento: instalação horizontal ou vertical 90 grau.



3. Força de carga:cconstante na direção inversa devigornomotor, como molas, etc.



4. Peso da carga: a parte de qualidade total do movimento, incluindo o controle deslizante de qualidade



5. Tipo de movimento: 1.movimento ponto a ponto;2.a reciprocidade da regra (por exemplo, digitalização).



6. Curva de velocidade: 1.uma curva de velocidade trapezoidal;2.curva de velocidade triangular; 3.curva de velocidade senoidal.
