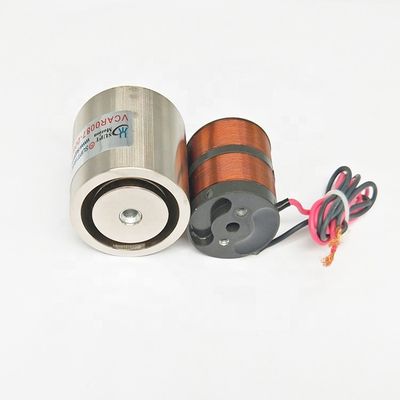

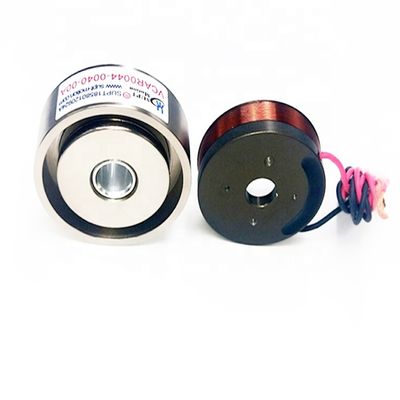

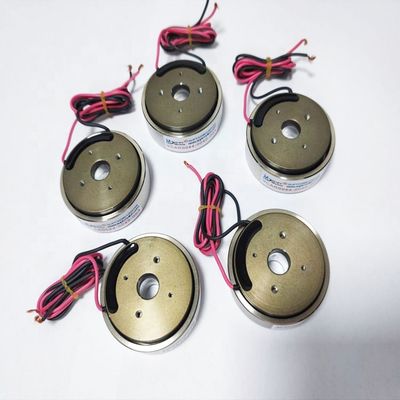

Motor linear de alta velocidade para espelho bidimensional Mini motor de atuador linear

  • High Speed Linear Motor For Two Dimensional Mirror Mini Linear Actuator Motor
  • High Speed Linear Motor For Two Dimensional Mirror Mini Linear Actuator Motor
  • High Speed Linear Motor For Two Dimensional Mirror Mini Linear Actuator Motor
Lugar de origem Jiangsu, China
Marca SUPT
Certificação ce
Número do modelo VCAR0044-0040-00A
Quantidade de ordem mínima ≥1
Preço $110.00/pieces
Detalhes da embalagem &amp da caixa; motor da impressora da caixa de madeira 3d
Tempo de entrega Entrega dos dias do general 5-7, rapidamente 3-5 dias, maioria para ser negociado
Termos de pagamento T/T
Habilidade da fonte Negociável

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Garantia 3 anos Utilização BARCO, carro, bicicleta elétrica, UAV, robô, respirador médico, microscópio, sistema ótico
Tipo Micro motor Torque Pedidos
Construção Imã permanente Comutação Pincel
Proteger a característica Totalmente fechado Velocidade ((RPM)) Alta velocidade
Corrente contínua ((A)) 4.9A Eficiência IE 1
Força máxima ((N) 44 Distância máxima ((mm) 4
motor da impressora 3d (V) 18,3 Peso do rotor ((kg) 45
Diâmetro do estator (milímetro) 53 Força contínua ((N) 16.3
Destacar

Motor micro linear de alta velocidade 44N

,

Micro motor linear para espelho bidimensional

,

Mini motor de atuador linear 44N
Deixe um recado
Descrição de produto

Motor de atuador micro linear para espelho bidimensional de alta velocidade







Descrição do produto:

Os motores de bobina de micro voz encontram uma aplicação notável em sistemas de espelhos bidimensionais (2D), permitindo o posicionamento preciso e rápido do espelho para vários sistemas ópticos e laser.Estes motores em miniatura oferecem controle e precisão excepcionais, tornando-os ideais para a direção de feixes de laser, ajuste de caminhos ópticos e facilitação de sistemas de comunicação.

Em uma configuração de espelho 2D, os motores de bobina de micro voz são integrados com a estrutura do espelho para permitir movimentos angulares controlados em duas direções ortogonais.Este movimento preciso permite a manipulação precisa dos feixes de luz, melhorando o desempenho dos sistemas ópticos.

O conjunto de espelhos consiste no espelho em si e no motor de bobina de micro voz.O motor de bobina de micro vozA bobina do motor está posicionada dentro do campo magnético, criando as forças necessárias para induzir o movimento do espelho.

Por exemplo, nos sistemas a laser, os motores de bobina de micro voz desempenham um papel vital na direção do feixe.efetivamente alterando a direção do feixe de laserEsta tecnologia encontra aplicações em projetores de espetáculos a laser, sistemas de comunicação a laser e até mesmo em processos de fabrico baseados em laser, onde o controlo preciso dos feixes de laser é essencial.

No campo da microscopia, os motores de bobina de micro voz integrados com espelhos 2D contribuem para técnicas avançadas de imagem.Os investigadores podem ajustar dinamicamente o foco e os ângulos de iluminação, o que resulta numa melhor clareza e profundidade da imagem.

A instalação e a operação de motores de bobina de micro voz em sistemas de espelhos 2D envolvem engenharia de precisão.Os engenheiros projetam meticulosamente a estrutura mecânica para garantir o mínimo de atrito e reaçãoAs conexões elétricas do motor estão integradas com a eletrônica de controle que interpretam os comandos e geram as correntes apropriadas para impulsionar o motor.



Características:

  • Nome do produto: Motor de bobina de voz Vcm
  • Tipo de motor: Micro motor
  • Garantia: 3 anos
  • Acidente vascular cerebral:
  • Peso: leve
  • Resolução: Alta
  • Precisão de posicionamento: Alta
  • Motor de voz de bobina

Parâmetros técnicos:



Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7




Aplicações:

O motor de bobina de voz é um tipo especial de motor de acionamento direto. Nos últimos anos, com a melhoria do sistema de posicionamento de alta velocidade e alta precisão e o rápido desenvolvimento da tecnologia de motor de bobina de voz,motor de bobina de voz não é apenas amplamente utilizado em sistemas de posicionamento de precisão como disco, posicionamento de disco a laser, etc. , em muitas formas diferentes de alta aceleração, a excitação de alta frequência também tem sido amplamente utilizada.Plataforma de posicionamento multi-coordenadas em Mechanical CountyElectro de precisão.

Motor linear de alta velocidade para espelho bidimensional Mini motor de atuador linear 0



Os nossos serviços

 Indicadores técnicos e especificações podem ser personalizados

Serviço pós-venda satisfatório



Motor linear de alta velocidade para espelho bidimensional Mini motor de atuador linear 1

Informações sobre a empresa

 Motor linear de alta velocidade para espelho bidimensional Mini motor de atuador linear 2





Certificações

 Motor linear de alta velocidade para espelho bidimensional Mini motor de atuador linear 3

Perguntas frequentes



1. Viagem: viagem efectiva, utilizada para calcular o o total das viagensdevalor de força.



2- Direcção do movimento: instalação horizontal ou vertical 90 graus.



3Força de carga:cinstante na direção inversa deForçanomotor, tais como molas, etc.



4.Peso de carga: a parte de qualidade total do movimento, incluindo o deslizador de qualidade



5Tipo de movimento: 1.movimento de ponto para ponto;2.a reciprocidade da regra (por exemplo, varredura).



6Curva de velocidade: 1.uma curva de velocidade trapezoidal;2.curva de velocidade triangular; 3.Curva de velocidade sinusoidal.



Agradecemos o seu trabalho!
