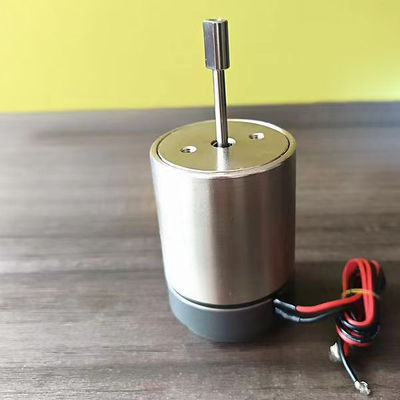

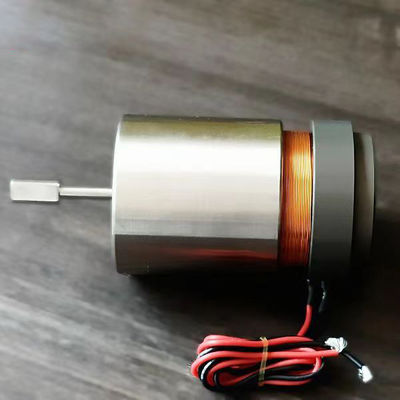

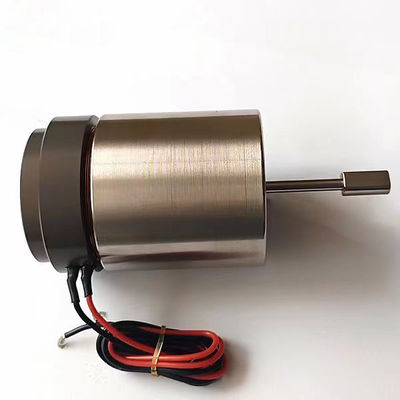

Motores de bobina de voz linear de alta resolução com alta força de saída para a indústria de automação

  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
Lugar de origem Jiangsu, China
Marca SUPT MOTION
Certificação ISO9001
Número do modelo VCAH0253-0120-00A
Quantidade de ordem mínima 3PCS
Preço $108-$145
Detalhes da embalagem Embalagem personalizada etc
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Termos de pagamento T/T
Habilidade da fonte A negociar
Detalhes do produto
Nível de ruído Baixo Precisão de posicionamento Alto
Repetibilidade Alto Tipo de produto motor de bobina de voz linear
Faixa de tensão 42.7 Capacidade de carga Alto
Força de saída Alto
Destacar

Motor de bobina de voz linear de alta resolução

,

Motor de bobina de voz VCM de saída de alta força

,

Motor de bobina de voz VCM de alta resolução
Deixe um recado
Descrição de produto

Motor de bobina de voz linear de alta resolução com saída de alta força

Descrição do produto:

Os motores de bobina linear possuem um eixo de movimento integrado e rolamentos lineares de precisão. O eixo cinemático é feito de material leve, de alta rigidez e resistente ao desgaste de alta qualidade.

Amplamente utilizado em semicondutores, testes e inspeção de precisão, controle de fluxo de válvula e outros campos.

A unidade de bobina de voz linear é um atuador linear de alto desempenho com alta saída de força, alta repetibilidade e excelente precisão de posicionamento. O sistema de bobina de voz linear opera em uma ampla faixa de corrente de até 4,2 amperes com comprimento de curso de 12 mm. O produto Linear Voice Coil oferece alta saída de força, alta repetibilidade, ampla faixa de corrente e excelente precisão de posicionamento. É ideal para aplicações que exigem movimento linear preciso e alta saída de força.



Características:

  • Nome do produto:Motor de bobina de voz linear
  • Número do modelo:VCAH0253-0120-00A
  • Tipo de produto:Motor de bobina de voz linear
  • Capacidade de carga:Alto
  • Saída de força:Alto
  • Consumo de energia:Baixo


Parâmetros técnicos:

Característica Especificação
Linearidade Alto
Repetibilidade Alto
Precisão de posicionamento Alto
Nível de ruído Baixo
Resolução Alto
Faixa de tensão 42,7
Faixa de velocidade Alta velocidade
Consumo de energia Baixo
Número do modelo VCAH0253-0120-00A
Forçar saída Alto



Modelo de produto Força Máxima
(N)		 Força Contínua
a 25℃(N)		 Curso total
(mm)		 Tensão máxima
(V)		 Constante EMF traseira
(V/m/s)		 Diâmetro do estator (mm) O comprimento
(mm)		 Rosca final do eixo
(mm)
VCAH0253-0120-00A 253 46,5 12 42,7 16 53,95 109 M5 (interno)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31,5 38,9 M3 (externo)
VCAH0013-0070-00A 13 4.2 7 26,6 5.7 29 40,5 M3 (externo)
VCAH0030-0100-00A 30 7.2 10 24,9 5.2 37 47 M3 (externo)
VCAH0040-0075-00A 40 12.3 7,5 16,8 6,9 36 50 ∮3
VCAH0040-0240-00A 40 6 24 44,5 8 41 83 M3 (interno)
VCAH0065-0140-00A 65 24,6 14 27,6 16 44 75 M3 (interno)
VCAH0230-0110-00A 230 100 11 34,2 37 71 117 ∮10
Modelo de produto Força Máxima
(N)		 Força Contínua
a 25℃(N)		 Curso total
(mm)		 Tensão máxima
(V)		 Constante EMF traseira
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator Rosca final do eixo
(mm)
VCAB0005-0039-00A 5 1,5 3 5.4 0,9 23 29,5 M2 (externo)
VCAB0005-0050-00A 5 2.2 3.9 14,5 3.1 27 31,5 M2.5 (externo)
VCAB0013-0072-00A 13 4.2 7.2 26,6 5,72 16.2 26.2 M3 (externo)
VCAB0015-0062-00A 15 6,5 6.2 26.2 9,75 14,8 33 M3 (externo)
VCAB0015-0127-00A 15 4.9 12,7 21,5 4.1 12,5 30,5 Eixo ∮4,8
VCAB0022-0098-00A 22 6.6 9,8 24,7 5.8 20 34.1 M3 (externo)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (interno)
VCAB0032-0050-00A 32 8,9 5 29,3 7.1 48 40 M3 (interno)
VCAB0033-0099-00A 33 8 9,9 24.3 5,87 23,5 36 M3 (externo)
VCAB0033-0224-00A 33 13,5 22.4 26,7 6.8 69 58 M3 (interno)
VCAB0035-0105-00A 35 15.6 10,5 11.9 5 91 50 M3 (interno)
VCAB0044-0040-00A 44 16.3 4 18.3 8,9 46,5 53 M3 (interno)
VCAB0044-0059-00A 44,1 17,7 5.9 14.3 8 43 46 M3 (interno)
VCAB0044-0075-00A 44 13.7 7,5 16,8 7.6 38,6 31.1 M3 (externo)
VCAB0044-0249-00A 44 11.7 24,9 44,9 8,88 65,9 38,1 M3 (interno)
VCAB0070-0149-00A 70 27.3 14,9 26,9 17,7 79 43 M3 (interno)
VCAB0087-0062-00A 87 21.67 6.2 34,5 12,7 45,2 43,1 M3 (interno)
VCAB0087-0563-00A 87 17,5 56,3 63,4 8.1 177 72 eixo ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29,9 8 162 50,8 M3 (interno)
VCAB0105-0164-00A 105 35,4 16.1 20.1 11,5 150 60,4 M3 (interno)
VCAB0113-0089-00A 113 35 8,9 31 17,5 125 73 eixo ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 eixo ∮10
VCAB0262-0249-00A 262 112 24,9 28.2 26 785 66 eixo ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24,5 685 93 eixo ∮10
VCAB0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 eixo ∮10
VCAB0436-0250-00A 436 167 25 31,6 37,2 775 78,4 eixo ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76,2 eixo ∮10



Aplicações:

A principal aplicação de um motor de bobina de voz:
1. Indústria de semicondutores: Fiação, corte, perfuração, sistemas de transporte, soldagem, robótica.
2. Operação da válvula no campo: Tipo de válvulas de medição, sistemas de teste de pressão, sistema de injeção química de válvula pneumática.
3. Indústria de micro máquinas: Sistemas de alimentação, micro perfuração, estampagem de precisão.
4.Sistema de vibração: mesa vibratória, plataforma vibratória.
5. Campo médico: Sistema de microinjeção, equipamento respiratório, equipamento de teste.
6. Tecnologia de Aviação: Sistema de controle de vôo, sistema de feedback do piloto.
7. Campo de uso comercial: Sistema de foco automático de câmera em miniatura com bomba de resfriamento de computador.
8.Indústria de automação:Equipamento laser, dispensador, equipamento de teste, máquinas têxteis.





Motores de bobina de voz linear de alta resolução com alta força de saída para a indústria de automação 0
