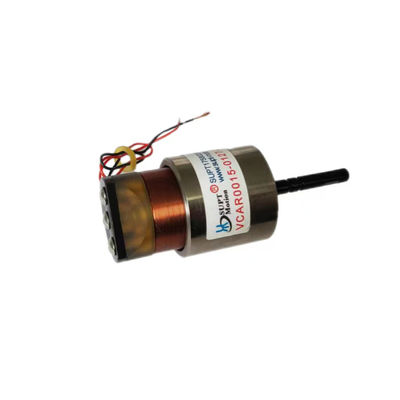

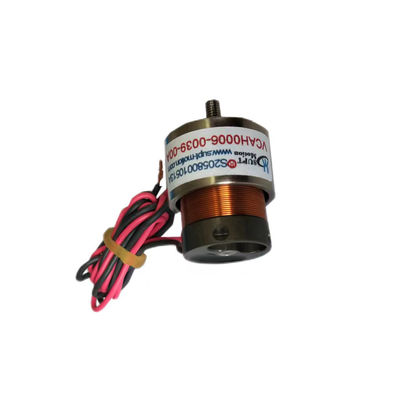

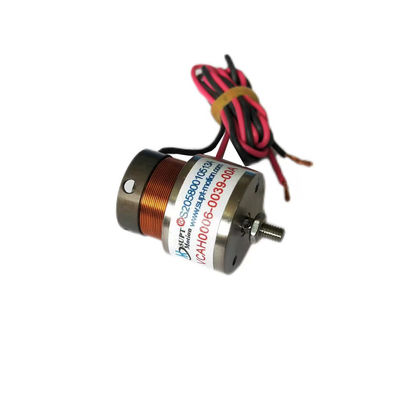

42Motor de bobina vocal linear de.7V Atuador de bobina linear leve da série VCAH
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001 |
| Número do modelo | Série de VCAH |
| Quantidade de ordem mínima | ≥5 |
| Preço | $119 |
| Detalhes da embalagem | Embalagens de cartão, etc. |
| Tempo de entrega | Entrega dos dias do general 5-7, rapidamente 3-5 dias, maioria para ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | entrevista |
Detalhes do produto
| Faixa Atual | 4.2a | Potência nominal | 2500 N |
|---|---|---|---|
| Tipo de produto | Motor de bobina de voz linear com eixo | Linearidade | Alto |
| Força de saída | Alto | Capacidade de carga | Alto |
| Faixa de tensão | 42,7V | Precisão de posicionamento | Alto |
| Modelo de produto | VCAH0253-0120-00A | ||
| Destacar | Motor de bobina vocal linear de 28 V,Actuador de bobina linear da série VCAH,Actuador de bobina linear de peso leve |
||
Descrição de produto
capacidade de carga alta da série vocal linear do motor VCAH da bobina 28V
Descrição do produto:
O sistema de bobina de voz linear é um motor linear altamente eficiente e econômico que fornece repetibilidade de posição precisa e baixo ruído. Com um comprimento de curso de 12 mm e uma faixa de corrente de 4,2 A, este produto de bobina de voz linear foi projetado para consumir baixa energia e, ao mesmo tempo, fornecer alta repetibilidade. Ele também fornece excelente velocidade linear e controle de aceleração.
O sistema de bobina de voz linear é ideal para aplicações que exigem posicionamento preciso e repetibilidade, mantendo baixos níveis de ruído. Também é adequado para aplicações que exigem baixo consumo de energia e alta velocidade linear e controle de aceleração. Os produtos de bobinas de voz lineares são soluções confiáveis e econômicas para uma ampla gama de aplicações.
Os motores de bobina linear possuem um eixo cinemático integrado e rolamentos lineares de precisão. O eixo cinemático é feito de materiais de alta qualidade, leves, altamente rígidos e resistentes ao desgaste.
Amplamente utilizado em semicondutores, testes e inspeção de precisão, controle de fluxo de válvula e outras aplicações.
Características:
- Sistema de bobina de voz linear: Motor de bobina de voz linear
- Potência nominal: 2500N
- Comprimento do curso: 12mm
- Resolução: Alto
- Forçar saída: Alto
- Tipo de produto: Motor de bobina de voz linear com eixo
Parâmetros técnicos:
| Parâmetros | Valor |
|---|---|
| Faixa de tensão | 42,7 V |
| Consumo de energia | Baixo |
| Linearidade | Alto |
| Potência nominal | 2500N |
| Tipo de produto | Motor de bobina de voz linear com eixo |
| Nível de ruído | Baixo |
| Velocidade nominal | 100 Hz (RPM) |
| Comprimento do curso | 12mm |
| Número do modelo | Série VCAH |
| Repetibilidade | Alto |
| Modelo de produto | Força Máxima (N) |
Força Contínua a 25℃(N) |
Curso total (mm) |
Tensão máxima (V) |
Constante EMF traseira (V/m/s) |
Diâmetro do estator (mm) | O comprimento (mm) |
Rosca final do eixo (mm) |
| VCAH0253-0120-00A | 253 | 46,5 | 12 | 42,7 | 16 | 53,95 | 109 | M5 (interno) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31,5 | 38,9 | M3 (externo) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26,6 | 5.7 | 29 | 40,5 | M3 (externo) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24,9 | 5.2 | 37 | 47 | M3 (externo) |
| VCAH0040-0075-00A | 40 | 12.3 | 7,5 | 16,8 | 6,9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44,5 | 8 | 41 | 83 | M3 (interno) |
| VCAH0065-0140-00A | 65 | 24,6 | 14 | 27,6 | 16 | 44 | 75 | M3 (interno) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34,2 | 37 | 71 | 117 | ∮10 |
| Modelo de produto | Força Máxima (N) |
Força Contínua a 25℃(N) |
Curso total (mm) |
Tensão máxima (V) |
Constante EMF traseira (V/m/s) |
Peso da bobina (g) |
Diâmetro do estator | Rosca final do eixo (mm) |
| VCAB0005-0039-00A | 5 | 1,5 | 3 | 5.4 | 0,9 | 23 | 29,5 | M2 (externo) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14,5 | 3.1 | 27 | 31,5 | M2.5 (externo) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26,6 | 5,72 | 16.2 | 26.2 | M3 (externo) |
| VCAB0015-0062-00A | 15 | 6,5 | 6.2 | 26.2 | 9,75 | 14,8 | 33 | M3 (externo) |
| VCAB0015-0127-00A | 15 | 4.9 | 12,7 | 21,5 | 4.1 | 12,5 | 30,5 | Eixo ∮4,8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9,8 | 24,7 | 5.8 | 20 | 34.1 | M3 (externo) |
| VCAB0022-0448-00A | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | M3 (interno) |
| VCAB0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7.1 | 48 | 40 | M3 (interno) |
| VCAB0033-0099-00A | 33 | 8 | 9,9 | 24.3 | 5,87 | 23,5 | 36 | M3 (externo) |
| VCAB0033-0224-00A | 33 | 13,5 | 22.4 | 26,7 | 6.8 | 69 | 58 | M3 (interno) |
| VCAB0035-0105-00A | 35 | 15.6 | 10,5 | 11.9 | 5 | 91 | 50 | M3 (interno) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8,9 | 46,5 | 53 | M3 (interno) |
| VCAB0044-0059-00A | 44,1 | 17,7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (interno) |
| VCAB0044-0075-00A | 44 | 13.7 | 7,5 | 16,8 | 7.6 | 38,6 | 31.1 | M3 (externo) |
| VCAB0044-0249-00A | 44 | 11.7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | M3 (interno) |
| VCAB0070-0149-00A | 70 | 27.3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3 (interno) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34,5 | 12,7 | 45,2 | 43,1 | M3 (interno) |
| VCAB0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8.1 | 177 | 72 | eixo ∮10 |
| VCAB0088-0191-00A | 88,5 | 23.2 | 19.1 | 29,9 | 8 | 162 | 50,8 | M3 (interno) |
| VCAB0105-0164-00A | 105 | 35,4 | 16.1 | 20.1 | 11,5 | 150 | 60,4 | M3 (interno) |
| VCAB0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | eixo ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | eixo ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24,9 | 28.2 | 26 | 785 | 66 | eixo ∮8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | eixo ∮10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | eixo ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | eixo ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | eixo ∮10 |
Aplicações:
A principal aplicação de um motor de bobina de voz:
1. Indústria de semicondutores: Fiação, corte, perfuração, sistemas de transporte, soldagem, robótica.
2. Operação da válvula no campo: Tipo de válvulas de medição, sistemas de teste de pressão, química de válvula pneumática
sistema de injeção.
3. Indústria de micro máquinas: Sistemas de alimentação, micro perfuração, estampagem de precisão.
4.Sistema de vibração: mesa vibratória, plataforma vibratória.
5. Campo médico: Sistema de microinjeção, equipamento respiratório, equipamento de teste.
6. Tecnologia de Aviação: Sistema de controle de vôo, sistema de feedback do piloto.
7. Campo de uso comercial: Sistema de foco automático de câmera em miniatura com bomba de resfriamento de computador.
8.Indústria de automação:Equipamento laser, dispensador, equipamento de teste, máquinas têxteis.
