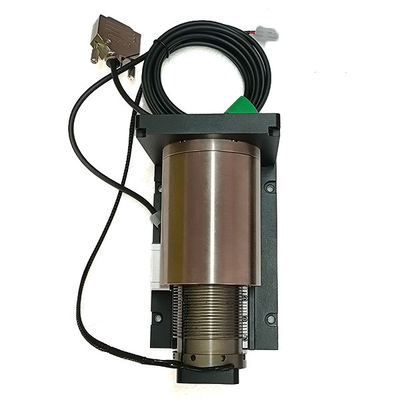

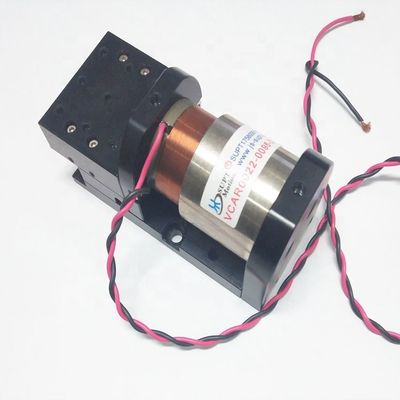

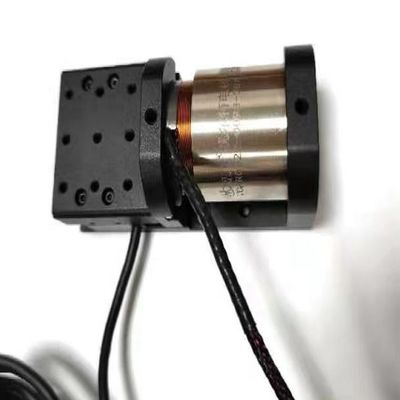

Módulos de motor de alta resposta estágio bobina de voz estágio linear para sistemas ópticos
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT Motion |
| Certificação | ce,ISO9001,CCC |
| Número do modelo | VCAR0022-0098-00A |
| Quantidade de ordem mínima | ≥1 |
| Preço | $380.00/pieces >=1 pieces |
| Detalhes da embalagem | Cartão/caixa de madeira para plataforma de movimento elétrica |
| Tempo de entrega | 1-5 a expedição dos dias dos produtos 5-7, prova 3-5 dias, maioria para ser negociada |
| Termos de pagamento | T/T |
| Habilidade da fonte | 3000 peças/peças por mês plataforma de movimento elétrico |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Garantia | 3 meses-1 ano | Utilização | BARCO, carro, bicicleta elétrica, UAV, robô, respirador médico, microscópio, sistema ótico |
|---|---|---|---|
| Tipo | Micro motor | Torque | Pedidos |
| Construção | Imã permanente | Comutação | Pincel |
| Proteger a característica | Totalmente fechado | Velocidade ((RPM)) | Alta velocidade |
| Corrente contínua ((A)) | 3.8 | Eficiência | IE 1 |
| Força máxima ((N) | 22 | Curso (milímetro) | 9.8 |
| plataforma de movimento elétrico (v) | 24,7 | Porto | Xangai |
| Destacar | Fase de módulos de motor de alta resposta,Fase linear da bobina de voz 3.8A,Estágio linear de bobina de voz para sistemas ópticos |
||
Descrição de produto
Módulo de plataforma linear de baixa corrente de alta resposta para sistemas ópticos
Descrição do produto
Os módulos de plataforma lineares encontram aplicações significativas no campo da óptica devido à sua capacidade de fornecer um movimento linear preciso e controlado.Estes módulos são componentes essenciais em vários sistemas ópticos e experimentosAlguns dos principais aplicativos de módulos de plataforma lineares no campo da óptica incluem:
1Alinhamento óptico de precisão: os módulos de plataforma lineares são usados para alinhar com precisão componentes ópticos, como lentes, espelhos, prismas e filtros em sistemas ópticos.Seu controle preciso do movimento garante um alinhamento ideal para uma transmissão de luz eficiente e uma formação precisa de imagem.
2Sistemas de microscopia: os módulos de plataforma lineares desempenham um papel crucial nas configurações de microscopia, permitindo o movimento preciso de objetivos, estágios e outros componentes do microscópio.Isto garante foco preciso, varredura de amostras e imagem em ciências biológicas e materiais.
3- Direcção do feixe de laser: são empregados estágios lineares para controlar o movimento dos feixes de laser em sistemas de laser.e posição para tarefas como corte a laser, marcação e processamento de materiais.
4Espectroscopia: os módulos de plataforma lineares facilitam o movimento de amostras, detectores e fontes de luz em configurações espectroscópicas.Isto permite a varredura controlada e análise dos espectros de luz para várias aplicações analíticas e científicas.
5Interferometria: em configurações interferométricas, os módulos de plataforma lineares permitem o movimento controlado necessário para criar padrões de interferência.,Deslocamento e características da superfície com alta precisão.
6Teste óptico e caracterização: plataformas lineares são utilizadas em testes ópticos para posicionar com precisão componentes ópticos durante os processos de teste e caracterização.Isto garante medições consistentes e repetíveis das propriedades ópticas.
7Alinhamento de fibras ópticas: os módulos de plataforma lineares ajudam no alinhamento de fibras ópticas e componentes de fibras ópticas para acoplamento eficiente da luz dentro e fora das fibras.Isto é crucial nas telecomunicações., sensores de fibra óptica e aplicações de transmissão de dados.
8Fotolitografia: Os estágios lineares são utilizados em sistemas de fotolitografia para fabricação de semicondutores e microfabricação.contribuindo para a configuração precisa de microestruturas.
9Expansão e colimação do feixe: as plataformas de movimento linear ajudam a ajustar o diâmetro e a colimação do feixe em várias configurações ópticas, garantindo que os feixes ópticos sejam focados ou expandidos conforme necessário.
10Instrumentação óptica: Os estágios lineares são integrados em vários instrumentos ópticos, incluindo telescópios, microscópios e espectrômetros,Para permitir o movimento controlado dos componentes e melhorar o desempenho geral.
Parâmetros técnicos:
| Parâmetro do produto | |||||||||||
| Parâmetros Desempenho | Unidades | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| Propulsão máxima | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| Sustentação empuxo |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| Aceleração eficácia | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| Corrente de pico | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| Voltagem máxima | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| Constante de empuxo | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| Resolução do codificador | Um... | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| Precisão de repetição | Um... | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| Direcção | Um... | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm |
| Planosidade | Um... | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | (K3/25 mm) | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm |
| Modelo de produto | Força de pico (N) |
Força contínua a 25°C ((N) |
Aceleração total (mm) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Peso da bobina (g) |
Diâmetro do estator (mm) | O comprimento (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Aplicações:
A plataforma linear do módulo de motor de bobina de voz é especialmente adequada para aplicações de servo de circuito fechado com curso curto.que tem boa estabilidade e pode fazer oscilação e movimento recíproco de alta velocidade. Controle simples e confiável, sem necessidade de dispositivo de marcha atrás, longa vida útil sem manutenção.A plataforma do atuador da bobina de voz permite a posição de usinagemO nível de precisão de posicionamento atinge 0,1um-0,5um e a aceleração atinge 20G. Sua ampla gama de aplicações inclui iates, automóveis,Bicicletas elétricas, drones, robôs, ventiladores médicos, microscópios, endoscópios e projetos ópticos.A estrutura da plataforma pode ser usinada e personalizadaDe acordo com diferentes aplicações, escolher o mecanismo de guia linear apropriado, diferentes tipos de guia linear de alta precisão e assim por diante.
Os nossos serviços
Os indicadores técnicos e as especificações podem ser personalizados.
Uma amostra, carga recolhida.
Serviço pós venda satisfatório.
Informações sobre a empresa
Embalagem e transporte
Certificações
Perguntas frequentes
1. Viagem: viagem efectiva, utilizada para calcular o o total das viagensdevalor de força.
2- Direcção do movimento: instalação horizontal ou vertical 90 graus.
3Força de carga:cinstante na direção inversa deForçanomotor, tais como molas, etc.
4.Peso de carga: a parte de qualidade total do movimento, incluindo o deslizador de qualidade
5Tipo de movimento: 1.movimento de ponto para ponto;2.a reciprocidade da regra (por exemplo, varredura).
6Curva de velocidade: 1.uma curva de velocidade trapezoidal;2.curva de velocidade triangular; 3.Curva de velocidade sinusoidal.
