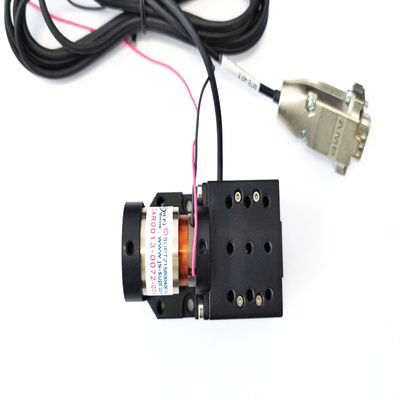

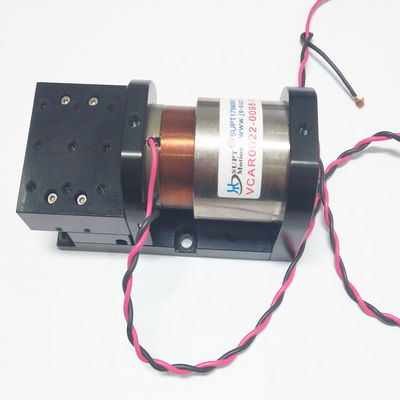

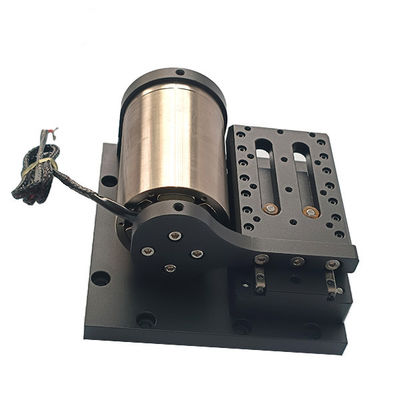

Estágio de motor de bobina de voz de alta frequência de baixa velocidade DC estágio óptico motorizado linearmente

  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
  • High Frequency Voice Coil Motor Stage Low Speed DC Linearly Motorized Optical Stage
Lugar de origem Jiangsu, China
Marca SUPT
Certificação ISO9001
Número do modelo VCAR0013-0072-00A
Quantidade de ordem mínima ≥1
Preço $430.00 - $440.00/pieces
Detalhes da embalagem &amp da caixa; motor de bobina de voz da caixa de madeira
Tempo de entrega 1-5 a expedição dos dias dos produtos 5-7, prova 3-5 dias, maioria para ser negociada
Termos de pagamento T/T
Habilidade da fonte 3000 partes/partes por Motor de bobina de voz de um quarto

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Garantia 3 meses-1 ano Utilização BARCO, carro, bicicleta elétrica, robôs, UAVs, ventiladores médicos, sistema ótico, 3D impressão, mi
Tipo Micro motor Torque 30
Construção Imã permanente Comutação Pincel
Proteger a característica Totalmente fechado Velocidade ((RPM)) Velocidade variável
Corrente contínua ((A)) 4,3 Eficiência IE 1
Força máxima ((N) 13 Distância máxima ((mm) 7.2
Motor de bobina de voz ((V) 26.6 Peso do rotor ((kg) 16,2
Diâmetro do estator (milímetro) 26,2 Força contínua ((N) 4.2
Porto Motor de bobina de voz de Shanghai
Destacar

Estágio de bobina de voz de alta frequência

,

Fase de bobina de voz de baixa velocidade

,

Estágio óptico motorizado linear DC
Deixe um recado
Descrição de produto

Fornecimento de alta frequência de baixa velocidade DC Linear Motor Óptica Linear estágio











Descrição do produto

O controlador de motor VCM desempenha um papel vital na otimização do desempenho do módulo de motor de bobina de voz.permitindo um posicionamento preciso e controlo de movimentoO controlador de motor também pode fornecer recursos avançados como feedback de posição, perfis de movimento e algoritmos de controle personalizados, melhorando a versatilidade e a funcionalidade do módulo VCM.

Princípio de funcionamento:
Um módulo de motor de bobina de voz consiste em um ímã permanente e uma bobina de fio.Este campo magnético interage com o ímã permanenteAo controlar a direção e a magnitude da corrente, o movimento e a posição da plataforma deslizante podem ser controlados com precisão.
Os módulos de motor de bobina de voz são soluções eficientes e precisas de controlo de movimento linear para plataformas deslizantes.encontram aplicações em várias indústriasOs controladores de motor para módulos VCM melhoram ainda mais o seu desempenho, fornecendo um controlo preciso e funcionalidades avançadas.Os módulos de motor de bobina de voz provavelmente desempenham um papel significativo na otimização dos sistemas de controle de movimento.



Parâmetros técnicos:

Parâmetro do produto
Parâmetros Desempenho Unidades VCARO006-
0050-O0A		 VCARO013-
0072-00A		 VCARO022-
0098-OA		 VCARO033-
0099-00A		 VCARO044-
0249-OOA		 VCARD070-
0149-OA		 VCAR0087-
0062-OOA		 VCARO140-
0150-OOA		 VCAR0262-
0112-00A		 VCAR0262-
0249-00A
Propulsão máxima N 6.2 13 22 33 44 70 87 140 262 262
Sustentação
empuxo		 N 2.6 4.2 6.6 8 11.7 27.3 21.7 42.2 111 112
Aceleração eficácia mm 5 7.2 9.8 9.9 24.9 14.9 6.2 15 11.2 24.9
Corrente de pico A 1.7 2.3 3.8 4.5 4.95 4 6.85 5.3 6.4 10.1
Voltagem máxima v 15.7 26.6 24.7 24.3 44.9 26.9 34.5 33.4 35.1 28.2
Constante de empuxo N/A 3.57 5.72 5.8 5.87 8.88 17.7 12.7 26.6 41 26
Resolução do codificador Um... 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/.5/1 10.51 O.1/05/1
Precisão de repetição Um... 37021 37021 37021 37021 37021 37021 37021 1/5/1o 37021 37021
Direcção Um... K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm
Planosidade Um... K3/25 mm K3/25 mm K3/25 mm K3/25 mm K3/25 mm (K3/25 mm) K3/25 mm K3/25 mm K3/25 mm K3/25 mm



Modelo de produto

Força de pico

(N)

Força contínua

25°C ((N)

Aceleração total

(mm)

Tensão máxima

(V)

Constante de campo electromagnético traseiro

(V/m/S)

Peso da bobina

(g)

StatorDIameter

(mm)

Insira o comprimento da bobina

(mm)
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.5 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.9 14.3 4 52 48 75.7
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 51 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 75 58 72
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 95 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 45 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 170 72 110
VCAR0105-0164-00A 105 35.4 16.4 20.1 11.5 150 60.4 40.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 130 73 27.5
VCAR0262-0112-00A 262 111 11.2 35.1 41 275 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 740 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 700 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 640 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 770 78.4 110
VCAR0436-0373-00A 436 142.3 37.3 38 29.8 1040 76 163
VCAR0980-0249-00A 980 6305 254.9 14.5 104 1390 126 134.5
VCAR1351-0310-00A 1351 376.8 3 73.5 68 1050 110 143.7

Aplicações:

O módulo de motor de bobina de voz é uma plataforma linear com alta resolução, curso curto, peso leve e baixo ruído, ideal para aplicações de alta precisão, curto alcance e baixo ruído.é especialmente adequado para espaços estreitosO motor da bobina de voz é composto de bobina, ímã e ímã motriz.que tem boa estabilidade e pode fazer oscilação de alta velocidade e movimento recíprocoA bobina está ligada ao circuito de controlo, e quando uma corrente é aplicada, gera um campo magnético que interage com o campo magnético do ímã.fazendo com que o ímã se mova e dirija a estrutura. Sua precisão de posicionamento atinge 0,1um-0,5um e aceleração atinge 20G. A plataforma linear do módulo de motor de bobina de voz é particularmente adequada para aplicações de servo de circuito fechado com traços curtos.A plataforma de atuador de bobina de voz permite o controle de posição, velocidade, aceleração e força de usinagem.,tornando-os ideais para aplicações de alta precisão, de curta distância e de baixo ruído.



Estágio de motor de bobina de voz de alta frequência de baixa velocidade DC estágio óptico motorizado linearmente 0

Estágio de motor de bobina de voz de alta frequência de baixa velocidade DC estágio óptico motorizado linearmente 1

Os nossos serviços

 Indicadores técnicos e especificações podem ser personalizados

Serviço pós-venda satisfatório



Estágio de motor de bobina de voz de alta frequência de baixa velocidade DC estágio óptico motorizado linearmente 2

Informações sobre a empresa

 Estágio de motor de bobina de voz de alta frequência de baixa velocidade DC estágio óptico motorizado linearmente 3



Embalagem e transporte



Estágio de motor de bobina de voz de alta frequência de baixa velocidade DC estágio óptico motorizado linearmente 4

Certificações

 Estágio de motor de bobina de voz de alta frequência de baixa velocidade DC estágio óptico motorizado linearmente 5

Perguntas frequentes

motor:



1. Viagem: viagem efectiva, utilizada para calcular o o total das viagensdevalor de força.



2- Direcção do movimento: instalação horizontal ou vertical 90 graus.



3Força de carga:cinstante na direção inversa deForçanomotor, tais como molas, etc.



4.Peso de carga: a parte de qualidade total do movimento, incluindo o deslizador de qualidade



5Tipo de movimento: 1.movimento de ponto para ponto;2.a reciprocidade da regra (por exemplo, varredura).



6Curva de velocidade: 1.uma curva de velocidade trapezoidal;2.curva de velocidade triangular; 3.Curva de velocidade sinusoidal.
