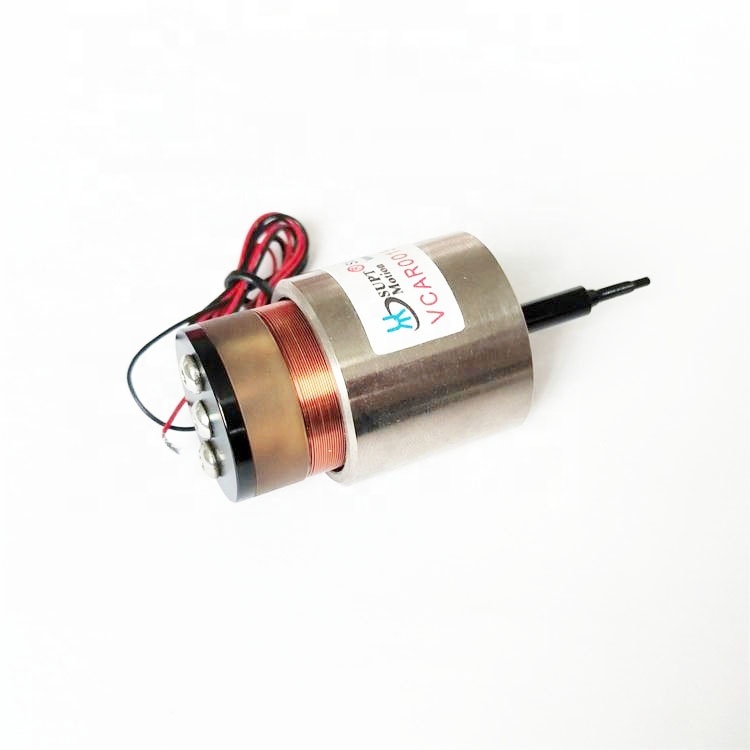

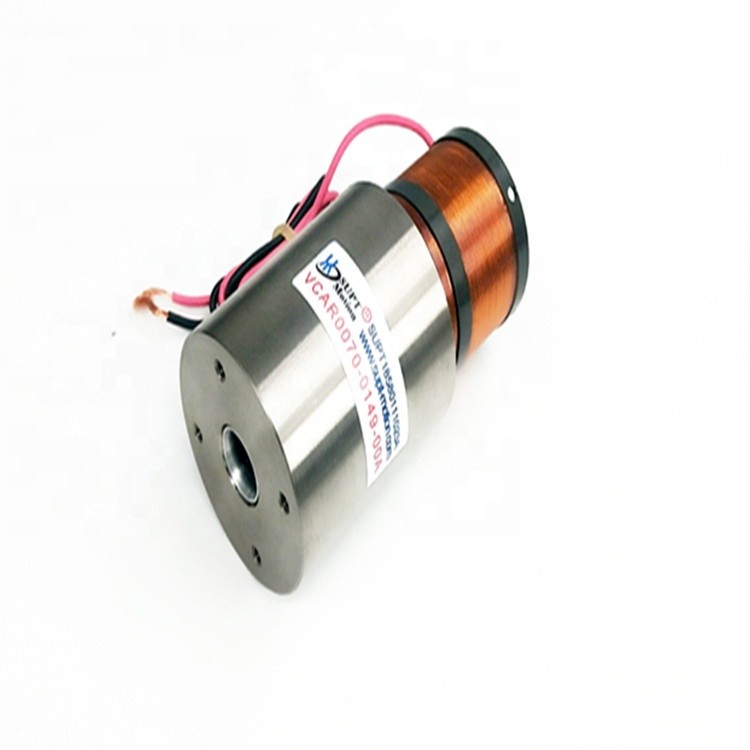

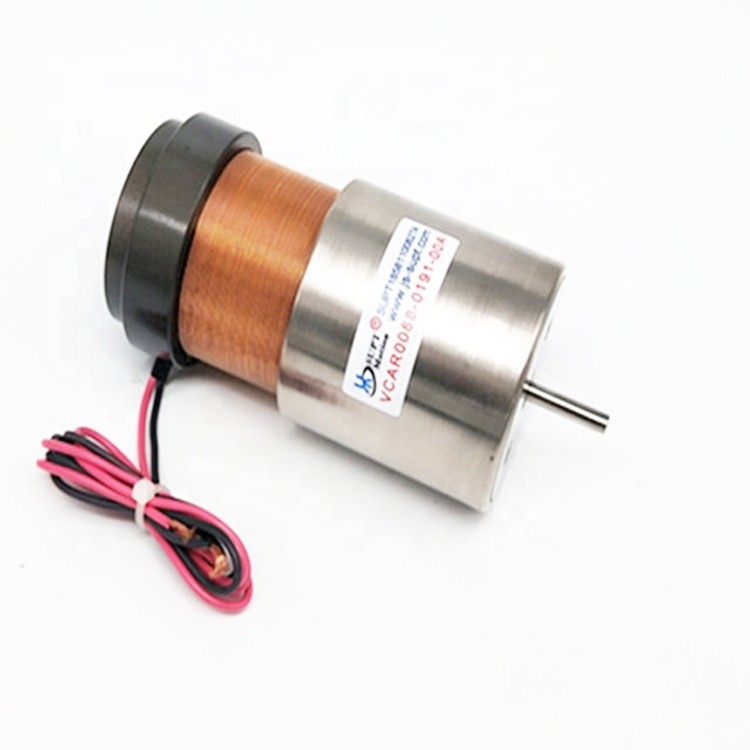

Motor de bobina de voz linear de alta resolução com eixo para automação industrial

Motor de bobina de voz linear de alta resolução com eixo para automação industrial

Descrição do produto:

O motor de bobina de voz linear é um dispositivo de bobina de voz linear que é altamente eficiente, confiável e econômico.Este produto é concebido para proporcionar um movimento linear preciso e é utilizado para várias aplicações. Ele fornece baixo consumo de energia com alta repetibilidade, velocidade nominal de 100HZ (RPM) e baixo nível de ruído.que é a maior potência que pode ser alcançada por qualquer produto de bobina de voz linear.

O motor de bobina de voz linear foi projetado para fornecer alta precisão e repetibilidade, e sua alta potência de saída garante excelente desempenho.Este produto também foi concebido para ser leve e compacto, facilitando a sua instalação e operação, oferece também um baixo consumo de energia e um baixo nível de ruído, tornando-o uma escolha ideal para muitas aplicações industriais.Este motor de bobina de voz linear é um confiável, uma solução de movimento linear eficiente e rentável.

A série de atuadores cilíndricos VCAB constitui quase 80% do mercado, eles podem produzir uma força elevada com uma alta aceleração taxas.com um comprimento de curso inferior a 50 mm.

A série de atuadores VCAB aplicações incluem atuadores de válvulas, eixo Z pick and place, pequenas bombas de medição de deslocamento positivo de precisão e tanto os vibradores e sistemas de amortecimento de vibração ativa.Os mercados incluem semicondutores médicosAeronáutica e Automóveis.

Características:

• Nome do produto:Motor de bobina de voz linear
• Capacidade de carga:Alto
• Força de saída:Alto
• Número do modelo:Série VCAB
• Consumo de energia:Baixo
• Potência nominal:2500 N



Parâmetros técnicos:

Parâmetros	Série VCAH
Linearidade	Alto
Consumo de energia	Baixo
Resolução	Alto
Força de saída	Alto
Precisão de posicionamento	Alto
Nível de ruído	Baixo
Potência nominal	2500 N
Repetitividade	Alto
Velocidade nominal	100 Hz ((RPM)

Modelo de produto	Força de pico (N)	Força contínua a 25°C ((N)	Aceleração total (mm)	Voltagem máxima (V)	Constante de campo electromagnético traseiro (V/m/s)	Peso da bobina (g)	Diâmetro do estator	Fio de extremo do eixo (mm)
VCAB0005-0039-00A	5	1.5	3	5.4	0.9	23	29.5	M2 (exterior)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5 (exterior)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3 (exterior)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	M3 (exterior)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	Eixo ¥4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3 (exterior)
VCAB0022-0448-00A	22	11.4	44.8	14.3	4	52	48	M3 ((Interior)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 ((Interior)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	M3 (exterior)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3 ((Interior)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 ((Interior)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3 ((Interior)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 ((Interior)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 (exterior)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	M3 ((Interior)
VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3 ((Interior)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 ((Interior)
VCAB0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	eixo ¥10
VCAB0088-0191-00A	88.5	23.2	19.1	29.9	8	162	50.8	M3 ((Interior)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3 ((Interior)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	eixo ¢8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	eixo ¥10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	eixo ¢8
VCAB0294-0498-00A	294	56.8	49.8	114	24.5	685	93	eixo ¥10
VCAB0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	eixo ¥10
VCAB0436-0250-00A	436	167	25	31.6	37.2	775	78.4	eixo ¥10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	eixo ¥10

Aplicações:

A principal aplicação de um motor de bobina de voz:
1Indústria de semicondutores: escrita, corte, perfuração, sistemas de transporte, solda, robótica.
2- Funcionamento das válvulas no terreno: Tipo de válvulas de medição, sistemas de ensaio de pressão, sistema de injecção de química de válvulas pneumáticas.
3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistema de vibração: mesa de agitação, plataforma de vibração.
5.Arquivo médico: Sistema de micro-injecção, equipamento respiratório, equipamento de teste.
6Tecnologia da Aviação: Sistema de controlo de voo, sistema de feedback do piloto.
7- Área de utilização comercial: Computador de bomba de arrefecimento sistema de autofoco de câmara em miniatura.
8Indústria de automação: equipamento a laser, distribuidores, equipamento de ensaio, máquinas têxteis.
