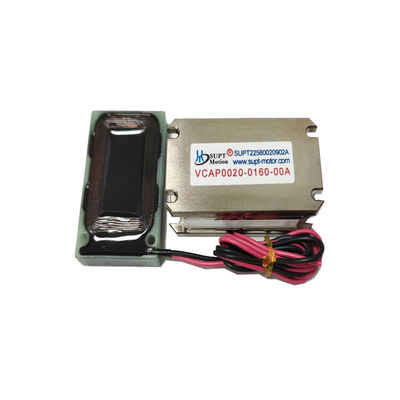

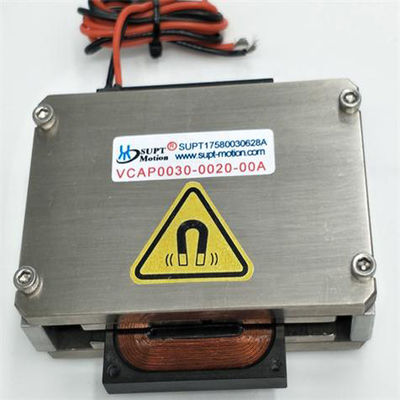

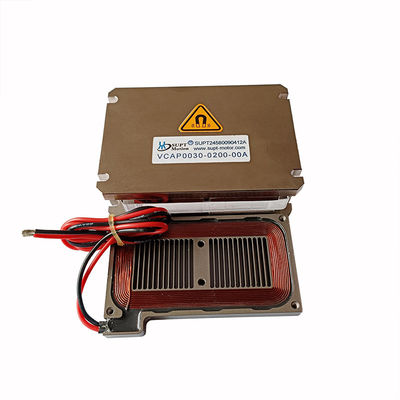

Motores de bobina de voz linear de alta precisão de baixo ruído Motores planos para equipamentos de semicondutores

Descrição do produto:

Os motores planos são construídos com três partes principais: uma bobina, um ímã permanente e um jugo.o impulsionador da bobina é submetido a uma força amperométrica que produz movimento perpendicular à direção do plano da bobinaAo controlar a direcção e a magnitude da corrente da bobina, a direcção do movimento da bobina e a quantidade de empuxo aplicada podem ser controladas com precisão.Este tipo de controle permite que o Flat Plate Voice Coil Motor para alcançar o movimento linear ou circular para atender às necessidades de diferentes aplicações.
A velocidade de resposta rápida dos motores de bobina de voz lineares pode satisfazer os requisitos de controlo de movimento de alta frequência e alta precisão.A sua estrutura simples e o seu pequeno tamanho facilitam a instalação e a manutençãoCom as mesmas dimensões, a série de motores de bobina de voz de placa plana tem um curso mais curto do que a série de motores de bobina de voz retangular, mas tem a vantagem de uma altura de superfície menor.São possíveis impulsos de até 500 N e traços de até 15 mm.

A aplicação de atuadores de bobina de voz lineares em equipamentos de semicondutores é principalmente no controle de movimento de alta velocidade e alta precisão.O motor de bobina de voz de avião é amplamente utilizado em uma variedade de equipamentos devido à sua velocidade de resposta rápida e características de alta precisãoOs motores de bobina de voz plana são usados em máquinas de ligação de chumbo, dispensadores, fotolitografia, perfuração de PCB, escolha e colocação de wafer e equipamentos de inspeção de componentes.Essas aplicações exigem equipamentos que possam controlar com precisão a posição e o movimento de pequenas peçasEstes requisitos de alta precisão e velocidade podem ser cumpridos utilizando atuadores de bobina de voz lineares, melhorando assim a eficiência e a qualidade do produto dos processos de fabricação e embalagem de semicondutores.
Ideal para gerar movimentos X-Y de curso curto, a série planar é vendida principalmente para as indústrias de semicondutores e micro-máquinas-ferramenta.

Características:

A bobina do atuador é leve, com tempo de resposta curto e alta frequência.
Curto curso, estrutura compacta.
Traço 1 mm-20 mm
Propulsão máxima 1N-500N

Parâmetros do produto:

Aplicações:

Os atuadores de plano da série VCAP têm um comprimento de curso por tamanho menor do que o Rectangular, mas também têm um perfil de altura menor.Forces range up to 500N and strokers to 15mmThe VCAP series Planer Actuator are the ideal solution for very small stroke X-Y Axis movements and their major market is in the semiconductor and micro machine tool industries.
