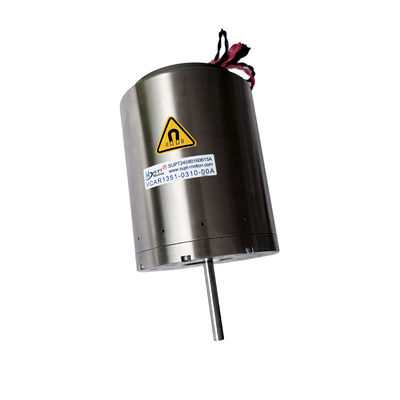

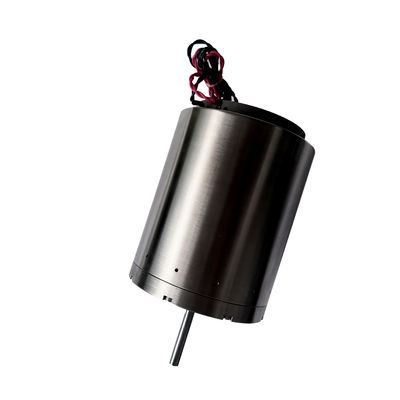

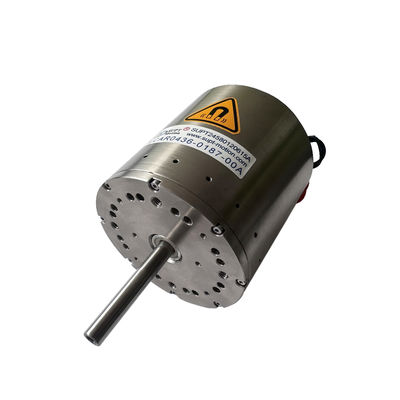

Motores de bobina de voz linear de alta aceleração e alta precisão para máquinas de ligação de fios

  • High Acceleration And High Precision Linear Voice Coil Motors For Wire Bonding Machines
  • High Acceleration And High Precision Linear Voice Coil Motors For Wire Bonding Machines
  • High Acceleration And High Precision Linear Voice Coil Motors For Wire Bonding Machines
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação ISO9001
Número do modelo VCAB0033-0224-00A
Quantidade de ordem mínima 1pcs
Preço $149
Detalhes da embalagem A caixa selou a embalagem etc.
Tempo de entrega 1-5 produtos 5-7 dias de envio, amostras 3-5 dias, a granel a ser negociado
Termos de pagamento T/T
Habilidade da fonte a ser negociado

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Garantia 3 meses-1 ano Força de pico 33N
Método de ação Volante de voz Modelo de produto VCAB0033-0224-00A
Utilização Medição, solda a laser, corte a laser, máquina de colagem, máquina de pulverização, máquina de perfu desempenho Alto desempenho
Intervalo de tensão 26.7V Comutação Pincel
Aceleração total 22.4mm Peso 69g
Destacar

Motores de bobina de voz linear de alta aceleração

,

Motores de bobina de voz linear de alta precisão

,

Máquinas de ligação de fios
Deixe um recado
Descrição de produto

Descrição do produto:

Os motores de bobina de voz lineares são amplamente utilizados em máquinas de solidificação de cristais semicondutores e máquinas de ligação de fios.Para o processo de soldagem de fio, desenvolvimento personalizado de motor de bobina de voz e sistema de acionamento direto de motor linear, algoritmos de controlo de movimento e tecnologia de accionamento após mais de dez anos de atualização iterativa, pode controlar facilmente e estavelmente a alta velocidade, movimento de cabeça de choque de alta precisão,O motor da bobina de voz da U-Tech tem uma resposta de alta frequência, alta precisão, alta velocidade, alta aceleração, estrutura simples, pequeno tamanho, boas características de força, fácil de controlar e outras vantagens.É adequado para aplicações de servo de circuito fechado de curso curtoDevido ao seu pequeno tamanho, é especialmente adequado para uso em alguns espaços estreitos.para que ele possa alcançar alta aceleração e pode fazer oscilação de alta velocidade movimento recíproco.
Linear voice coil motor in the application of wire welding machine is mainly reflected in the improvement of production efficiency and reduce the dependence on the import of foreign complete sets of equipment. Máquina de ligação de fio é um amplamente utilizado em backlighting e IC pacotes e matrizes e outros equipamentos de automação de soldagem de chumbo semicondutor.

Características:

Os motores de bobina de voz lineares possuem um eixo de movimento incorporado e rolamentos lineares de precisão.
O eixo cinemático é feito de materiais leves, de alta rigidez, resistentes ao desgaste e de alta qualidade.
A bobina do atuador é leve, com tempo de resposta curto e alta frequência.

Parâmetros do produto:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator Fio de extremo do eixo
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (exterior)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (exterior)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (exterior)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (exterior)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Eixo ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (exterior)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interior)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interior)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (exterior)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interior)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interior)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interior)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interior)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (exterior)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interior)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interior)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interior)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 eixo ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interior)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interior)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 eixo ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 eixo ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 eixo ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 eixo ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 eixo ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 eixo ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 eixo ¥10

Aplicação:

O motor de bobina de voz linear tem sido amplamente utilizado em medição, soldagem a laser, corte a laser, máquina de colagem, máquina de pulverização, máquina de punção, máquina de distribuição, pequenas máquinas-ferramentas CNC.
Amplamente utilizado em semicondutores, ensaios e inspecções de precisão, controlo de fluxo de válvulas.
Design modular, pode ser personalizado.

Motores de bobina de voz linear de alta aceleração e alta precisão para máquinas de ligação de fios 0Motores de bobina de voz linear de alta aceleração e alta precisão para máquinas de ligação de fios 1
