Escovas de motor sem núcleo de alta precisão para micro-máquinas-ferramenta
| Lugar de origem | porcelana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | CE, ISO9001 |
| Número do modelo | VCAP0020-0068-00A |
| Quantidade de ordem mínima | 1pcs |
| Preço | $158 |
| Detalhes da embalagem | Embalagem personalizada etc |
| Tempo de entrega | 1-5 peças, 5 dias. > 20 peças, a negociar |
| Termos de pagamento | T/T |
| Habilidade da fonte | a ser negociado |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Método de ação | Volante de voz | Proteger a característica | Totalmente fechado |
|---|---|---|---|
| Força contínua | 5.5N | Voltagem | 8.2V |
| Aceleração total | 6.8mm | Força de pico | 20N |
| Duração | 39mm | Tamanho | 50 mm |
| Nível de ruído | Baixo | Modelo de produto | VCAP0020-0068-00A |
| Feedback da posição | Potenciômetro | Peso | 0.5 kg |
| Comutação | Pincel | ||
| Destacar | Pincéis de motor de bobina de voz plana,Escovas de motor de bobina de voz de alta precisão |
||
Descrição de produto
Descrição do produto:
Os motores de bobina de voz plana têm uma forma mais plana e um curso mais curto do que os motores de bobina de voz retangular para o mesmo tamanho, mas têm a vantagem de uma superfície de menor altura,500 N de empuxo e um curso de 25 mm, tornando-os ideais para gerar movimentos X-Y de curso curto, e são comercializados para as indústrias de semicondutores e micro-máquinas-ferramenta.
Os motores de bobina de voz plana são utilizados na indústria de micro-máquinas:
Fase de posicionamento de múltiplas coordenadas: na usinagem, as peças de trabalho precisam ser posicionadas e processadas em múltiplas coordenadas.Os motores de bobina de voz podem ser usados como dispositivo de acionamento para plataformas de posicionamento multi-coordenadas, proporcionando um controlo de movimento de alta precisão e alta velocidade para satisfazer as necessidades de usinagem de peças complexas.
Máquinas-ferramentas CNC: sistema de alimentação de ferramentas para máquinas-ferramentas CNC para melhorar a precisão de posicionamento e a velocidade de alimentação da ferramenta, melhorando assim a precisão e a eficiência da usinagem.
Equipamento de rectificação e polimento de precisão: é necessário um controlo preciso do movimento da peça de trabalho no processo de rectificação e polimento de precisão.Os motores de bobina de voz podem fornecer um movimento linear de alta precisão para garantir a precisão e a qualidade da moagem e polir.
Características:
A bobina do atuador é leve, com tempo de resposta curto e alta frequência.
Curto curso, estrutura compacta.
Aceleração de 1mm-25mm.
Propulsão máxima 1N-300N.
Comumente utilizado para os estágios de movimento do eixo x-y.
Parâmetros do produto:
| Modelo de produto | Força de pico (N) |
Força contínua a 25°C ((N) |
Aceleração total (mm) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Duração (mm) |
Largura (mm) |
Altura (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

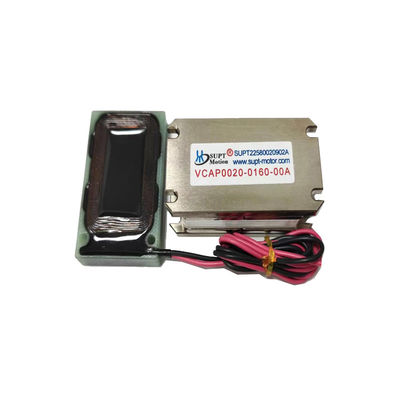

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

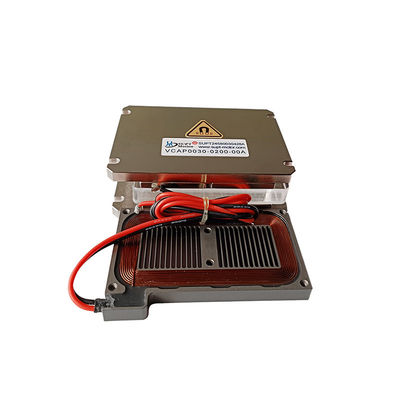

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Aplicações:
| A principal aplicação de um motor de bobina de voz: |
| 1Indústria de semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica. |
| 2- Função das válvulas no terreno:Válvulas de medição de tipo, sistemas de ensaio de pressão, sistema de injecção de química de válvulas pneumáticas. |
| 3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão. |
| 4Sistema de vibração: Mesa de agitação, plataforma de vibração. |
| 5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio. |
| 6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto. |
| 7- Área de utilização comercial: Computador de bomba de arrefecimento com câmara em miniatura Sistema de foco. |
| 8Indústria de automação: equipamento a laser, dispensadores, equipamento de ensaio, máquinas têxteis. |
Os motores de bobina de voz de placa plana são amplamente utilizados para acionar uma variedade de equipamentos de alta precisão, como instrumentos ópticos, equipamentos de produção de semicondutores e instrumentos de medição de precisão.Nestas aplicações, os motores de bobina de voz plana podem fornecer controle de deslocamento de alta precisão e velocidade de resposta rápida para garantir a precisão de processamento e a produtividade do equipamento.no domínio do controlo da automação, os motores de bobina de voz plana também são utilizados para realizar o controlo preciso de vários equipamentos de automação, tais como robôs, equipamentos de automação, linhas de produção automatizadas.
