Micro Linear Voice Coil Motor Drive Actuador de eixo para corte a laser do braço do robô de soldagem por CNC

  • Micro Linear Voice Coil Motor Drive Shaft Actuator For Cnc Welding Robot Arm Laser Cutting
  • Micro Linear Voice Coil Motor Drive Shaft Actuator For Cnc Welding Robot Arm Laser Cutting
  • Micro Linear Voice Coil Motor Drive Shaft Actuator For Cnc Welding Robot Arm Laser Cutting
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação CE, ISO9001
Número do modelo Série de VCAB
Quantidade de ordem mínima 2PCS
Preço $160
Detalhes da embalagem Embalagem personalizada etc
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Termos de pagamento T/T
Habilidade da fonte A negociar

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Garantia 3 meses-1 ano Comutação Pincel
Número do modelo VCAB0022-0448-00A Aceleração total 44.8mm
Voltagem 14.3V Força de pico 22N
peso da bobina 52g Proteger a característica Totalmente fechado
Aplicação Produto automático Faixa de velocidade Alta velocidade
Nível de ruído Baixo Tipo Micro motor
Destacar

Motor de bobina de voz linear de corte a laser

,

Motor de bobina de voz micro linear

,

Motor de bobina de voz linear CNC
Deixe um recado
Descrição de produto

Descrição do produto:

O Micro Linear Voice Coil Motor Drive Shaft Actuator é um dispositivo de controle de movimento de alta precisão que fornece movimento linear rápido, suave e altamente responsivo.
Os motores de bobina de voz micro lineares permitem precisão de posicionamento a nível de nanômetros, tornando-os ideais para a usinagem de alta precisão necessária para o corte a laser.Uma vez que o Micro Linear Voice Coil Motor é dirigido diretamente, elimina a necessidade de separação dos componentes mecânicos da transmissão e tem um tempo de resposta extremamente curto, permitindo ajustes rápidos de posição.
O actuador de motor de bobina de voz micro linear tem uma estrutura compacta e pode ser facilmente integrado num braço de robô de soldagem sem adicionar peso excessivo ou ocupar muito espaço.
Micro Linear Voice Coil Motors Durante o processo de soldagem, o atuador pode ser usado para ajustar a altura e o ângulo da cabeça de soldagem para se adequar à forma de diferentes costuras de soldagem.
Nos sistemas robóticos de múltiplos eixos, o atuador trabalha em conjunto com outros componentes de acionamento para realizar trajetórias espaciais complexas.A distância da cabeça de corte a laser pode ser ajustada em tempo real para garantir a consistência da superfície de corte.


Características:

Os motores semi-fechados com bobina de voz de eixo têm um eixo de movimento incorporado e rolamentos lineares de precisão.
O eixo cinemático é feito de materiais leves, altamente rígidos e resistentes ao desgaste de alta qualidade.
A bobina do atuador é leve, com tempo de resposta curto e alta frequência.


Parâmetros do produto:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator Fio de extremo do eixo
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (exterior)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (exterior)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (exterior)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (exterior)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Eixo ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (exterior)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interior)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interior)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (exterior)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interior)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interior)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interior)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interior)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (exterior)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interior)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interior)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interior)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 eixo ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interior)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interior)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 eixo ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 eixo ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 eixo ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 eixo ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 eixo ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 eixo ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 eixo ¥10


Aplicações:

A principal aplicação de um motor de bobina de voz:
1Indústria dos semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.

2- Funcionamento das válvulas em campo: Tipo de válvulas de medição, sistemas de ensaio de pressão, química das válvulas pneumáticas

sistema de injecção.
3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistema de vibração: Mesa de agitação, plataforma de vibração.
5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio.
6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto.
7- Área de utilização comercial: Computador de bomba de arrefecimento com câmara em miniatura Sistema de foco.
8Indústria de automação: Equipamento a laser,Dispensador, equipamento de ensaio, máquinas têxteis.

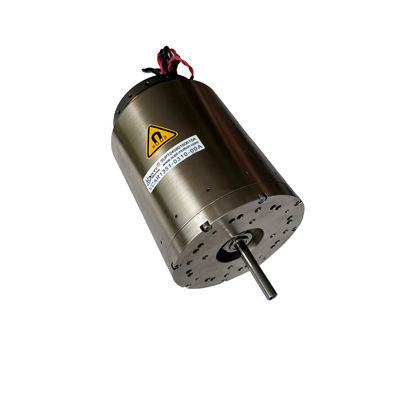

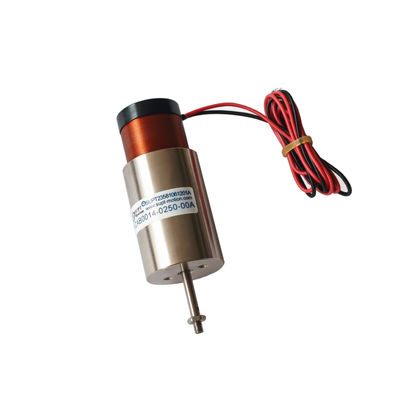

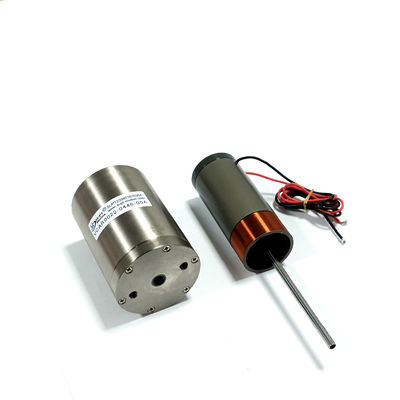

Micro Linear Voice Coil Motor Drive Actuador de eixo para corte a laser do braço do robô de soldagem por CNC 0Micro Linear Voice Coil Motor Drive Actuador de eixo para corte a laser do braço do robô de soldagem por CNC 1
