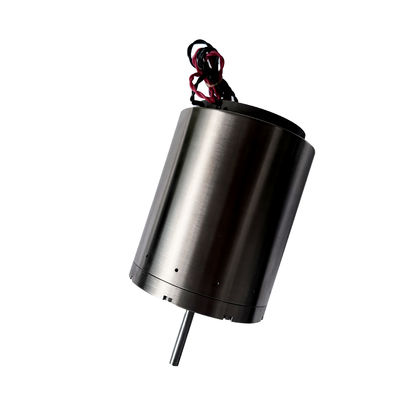

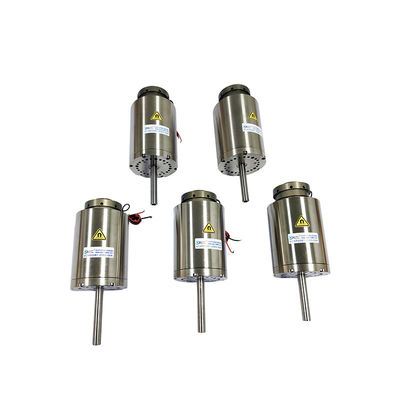

Motores de bobina de voz linear da série VCAB de alta frequência para equipamentos de inspeção de precisão
| Lugar de origem | porcelana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001 |
| Número do modelo | Série de VCAB |
| Quantidade de ordem mínima | 2PCS |
| Preço | $159 |
| Detalhes da embalagem | Embalagem personalizada etc |
| Tempo de entrega | 1-5 peças, 5 dias. > 20 peças, a negociar |
| Termos de pagamento | T/T |
| Habilidade da fonte | A negociar |
Contacte-me para amostras grátis e vales.
WhatsAPP:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto

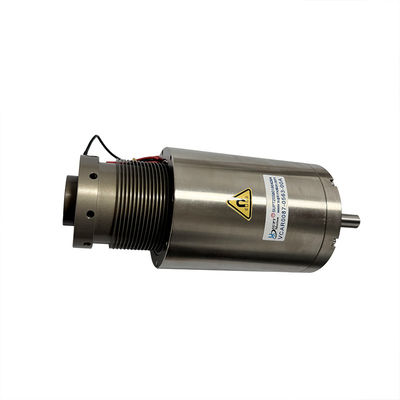

| Garantia | 3 meses-1 ano | Modelo de produto | VCAB0087-0563-00A |
|---|---|---|---|
| Peso | 177g | Força máxima (N) | 87 |
| Duração total (mm) | 56,3 | Voltagem máxima (V) | 63,4 |
| Aplicação | Produto automático | Precisão de posicionamento | Alto |
| Linearidade | Alto | Tipo de produto | motor de bobina de voz linear |
| Tipo de unidade | Volante de voz |
Descrição de produto
Descrição do produto:
Os motores de bobina de voz lineares são atuadores de movimento linear sem escovas e com acionamento direto que utilizam a força de Lorentz para obter um controle de deslocamento linear preciso e rápido.
Os motores de bobina de voz linear têm uma bobina de motor leve, tempo de resposta curto e alta frequência.Projeto modular, pode ser personalizado.
Em equipamentos de ensaio de precisão, tais como ensaios de semicondutores, instrumentos de medição de precisão, imagens microscópicas, plataforma de deslocamento nano e outros sistemas,motores de bobina de voz linear desempenham um papel importante em virtude de sua alta resposta dinâmica e controle de alta precisão.
Os motores de bobina de voz lineares são utilizados em sistemas de inspecção óptica para controlar a posição dos detectores ou elementos ópticos e para realizar focagem de alta precisão, ajuste de foco,Escaneamento de vias ópticas e outras operações.
No equipamento de inspecção de semicondutores para realizar sondas de alta velocidade e precisão ou digitalização de plataformas para detecção de defeitos, aquisição de imagens.
Os motores de bobina de voz linear têm uma bobina de motor leve, tempo de resposta curto e alta frequência.Projeto modular, pode ser personalizado.
Em equipamentos de ensaio de precisão, tais como ensaios de semicondutores, instrumentos de medição de precisão, imagens microscópicas, plataforma de deslocamento nano e outros sistemas,motores de bobina de voz linear desempenham um papel importante em virtude de sua alta resposta dinâmica e controle de alta precisão.
Os motores de bobina de voz lineares são utilizados em sistemas de inspecção óptica para controlar a posição dos detectores ou elementos ópticos e para realizar focagem de alta precisão, ajuste de foco,Escaneamento de vias ópticas e outras operações.
No equipamento de inspecção de semicondutores para realizar sondas de alta velocidade e precisão ou digitalização de plataformas para detecção de defeitos, aquisição de imagens.
Características:
Os motores de bobina de voz linear têm um eixo de movimento incorporado e rolamentos lineares de precisão.
O eixo cinemático é feito de materiais leves, altamente rígidos e resistentes ao desgaste da mais alta qualidade.
Principais características dos motores de bobina de voz linear: acionamento direto, eliminação de erros de reação e atrito causados por engrenagens, parafusos e outros mecanismos de transmissão.
Alta velocidade de resposta: tempo de resposta até milissegundos ou submilissegundos, adequado para sistemas de digitalização de alta velocidade e de controlo em tempo real.
Controle de alta precisão: a precisão de posicionamento a nível nanométrico pode ser realizada em sistemas de circuito fechado, adequados para tarefas de inspeção de ultraalta precisão.
Parâmetros do produto:
| Modelo de produto | Força de pico (N) |
Força contínua a 25°C ((N) |
Aceleração total (mm) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Peso da bobina (g) |
Diâmetro do estator | Fio de extremo do eixo (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (exterior) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (exterior) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (exterior) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (exterior) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Eixo ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (exterior) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interior) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interior) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (exterior) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interior) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interior) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interior) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interior) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (exterior) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interior) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interior) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interior) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | eixo ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interior) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interior) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | eixo ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | eixo ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | eixo ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | eixo ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | eixo ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | eixo ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | eixo ¥10 |
Aplicações:
Principais aplicações dos motores de bobina de voz lineares:
1Indústria de semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.
2Função de campo da válvula: válvula de medição de tipo, sistema de ensaio de pressão, sistema de injecção química de válvula pneumática.
3Indústria micro-mecânica: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistemas de vibração: mesas de vibração, plataformas de vibração.
5Área médica: sistemas de micro-injecção, equipamento respiratório, equipamento de ensaio.
6Tecnologia da aviação: sistemas de controlo de voo, sistemas de feedback dos pilotos.
7Sector comercial: bombas de arrefecimento informatizadas, sistemas de autofoco de micro-câmara.
8Indústria de automação: equipamento a laser, dispensadores, equipamento de ensaio, máquinas têxteis.
