Modulo de motor de bobina de voz de alta aceleração para aplicações em equipamentos ópticos

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
Marca SUPT MOTION
Certificação ISO9001,CCC.CE
Número do modelo VCAR1351-0310-00A
Quantidade de ordem mínima ≥ 1
Preço $155
Packaging Details Carton Packaging etc
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Payment Terms T/T
Supply Ability Interview

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Força contínua 376,8 Curso máximo (milímetros) 31
Protocolo de comunicação Modbus, Profibus, Profinet Corrente classificada A 19,9
Velocidade (rpm) Alta velocidade Tensão 73,5 V
Modularidade Design modular Força máxima ((N) 1351
Destacar

motor de bobina de voz de alta aceleração

,

motor de bobina de voz para equipamento óptico

,

módulo de motor de equipamento óptico
Deixe um recado
Descrição de produto

Descrição do produto:

Os módulos de motor de bobina de voz de eixo único são concebidos para servos de circuito fechado de curto curso.Com peças móveis leves e resposta rápida (nível de milissegundos com aceleração até 20G), estes módulos utilizam bases de alumínio de grau aeroespacial de precisão mecanizada para uma estabilidade excepcional, permitindo um movimento oscilante recíproco de alta velocidade.com um comprimento de diâmetro não superior a 50 mm,Eles permitem um controle preciso da posição, velocidade, aceleração e empuxo.

Os módulos de motor de bobina de voz são componentes essenciais em equipamentos ópticos, oferecendo posicionamento de alta precisão, resposta rápida e controle estável da luz.São adequados para várias aplicações ópticas e desempenham um papel central na melhoria da qualidade da imagem e da eficiência operacional..

Em câmeras e equipamentos de vídeo, eles alimentam módulos de autofoco (AF) e estabilização de imagem óptica (OIS).Os módulos de motor de bobina de voz permitem o deslocamento rápido da lente a nível de micrômetro para focalização precisa instantânea, compensando em tempo real o deslocamento da lente induzido por sacudidas de mãoIsto melhora significativamente a clareza da imagem, particularmente na fotografia por teleobjetivo de smartphones e na gravação de vídeo DSLR profissional.

Os módulos de motor de bobina de voz permitem o ajuste de alta frequência dos pontos focais do laser com aceleração de até 50 m/s2,assegurar que as trajetórias do laser correspondem com precisão aos caminhos de processamento.

Em microscópios, projetores e dispositivos de exibição, eles permitem posicionamento rápido e troca de lente objetiva.Motores de bobina de voz impulsionam microajustes de lentes para corrigir o deslocamento da imagemNos módulos de retroiluminação de ecrã LCD de ponta, eles controlam a abertura da válvula de luz para obter modulação de brilho local de grãos finos, aumentando o contraste da tela.





Características:

  • Nome do produto: módulos de motor
  • Protocolo de comunicação: Modbus, Profibus, Profinet
  • Velocidade ((RPM): Alta velocidade
  • Eficiência: IE 1
  • Corrente nominal: 19,9 A
  • Tipo: Sistema de motor modular


Parâmetros técnicos:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

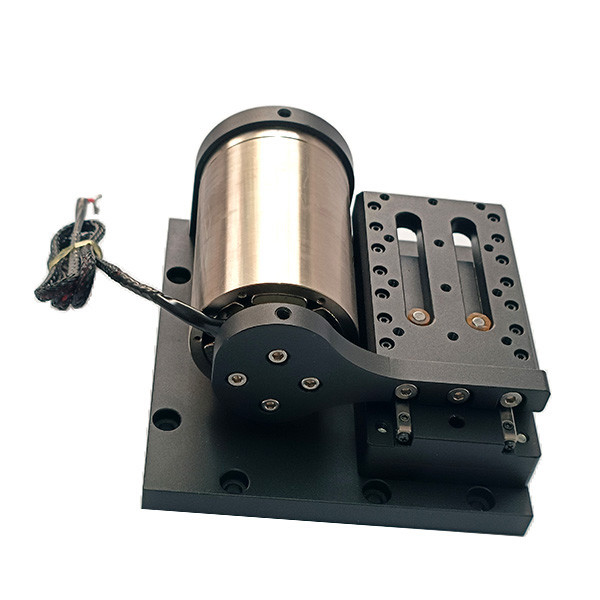

Modulo de motor de bobina de voz de alta aceleração para aplicações em equipamentos ópticos 0

Aplicações:

Os módulos de motor de bobina de voz da SUPT MPTION buscam a perfeição na qualidade. Estes módulos de motor encontram uma ampla aplicação, com mercados primários direcionados para a medicina, semicondutores, aeroespacial, automação,e equipamentos ópticos.



A principal aplicação de um motor de bobina de voz:
1Indústria dos semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.

2- Funcionamento das válvulas em campo: Tipo de válvulas de medição, sistemas de ensaio de pressão, química das válvulas pneumáticas

sistema de injecção.
3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistema de vibração: Mesa de agitação, plataforma de vibração.
5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio.
6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto.
7- Área de utilização comercial: Computador de bomba de arrefecimento com câmara em miniatura Sistema de foco.
8Indústria de automação: Equipamento a laser,Dispensador, equipamento de ensaio, máquinas têxteis.

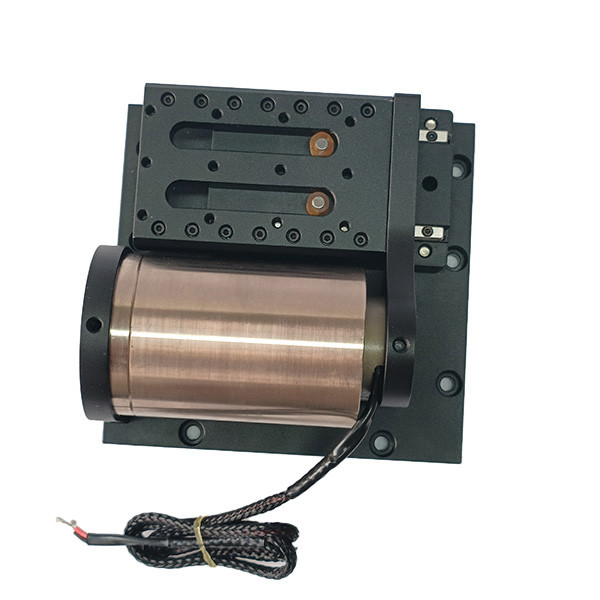

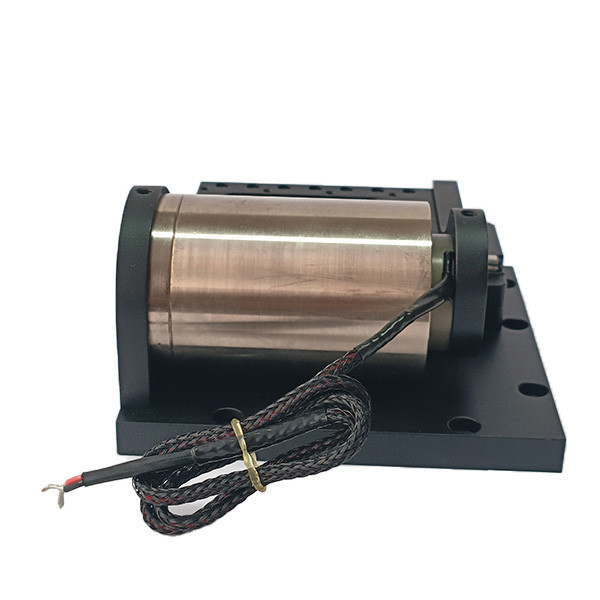

Modulo de motor de bobina de voz de alta aceleração para aplicações em equipamentos ópticos 1Modulo de motor de bobina de voz de alta aceleração para aplicações em equipamentos ópticos 2
