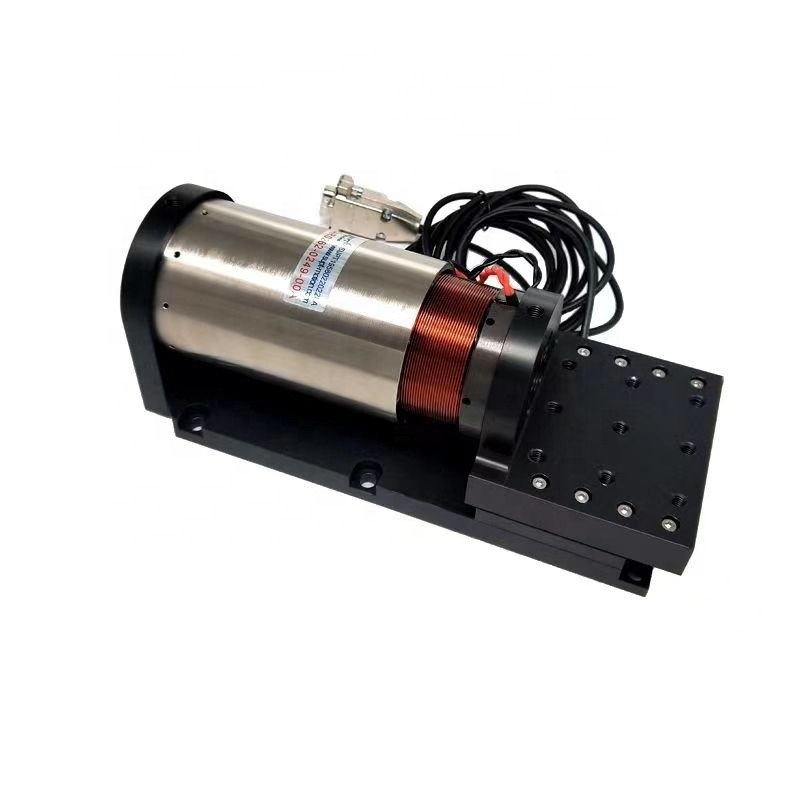

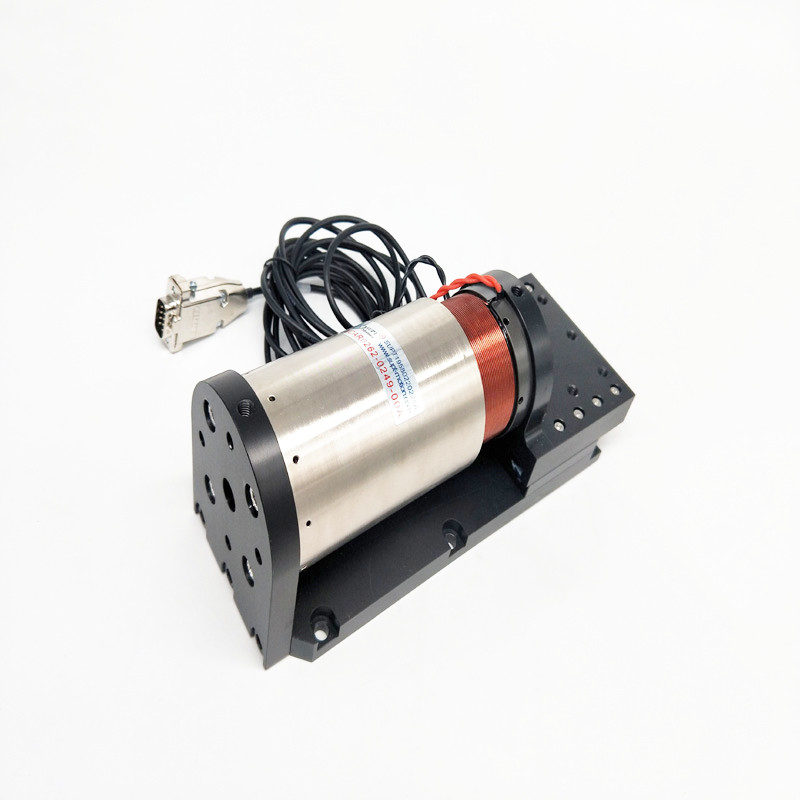

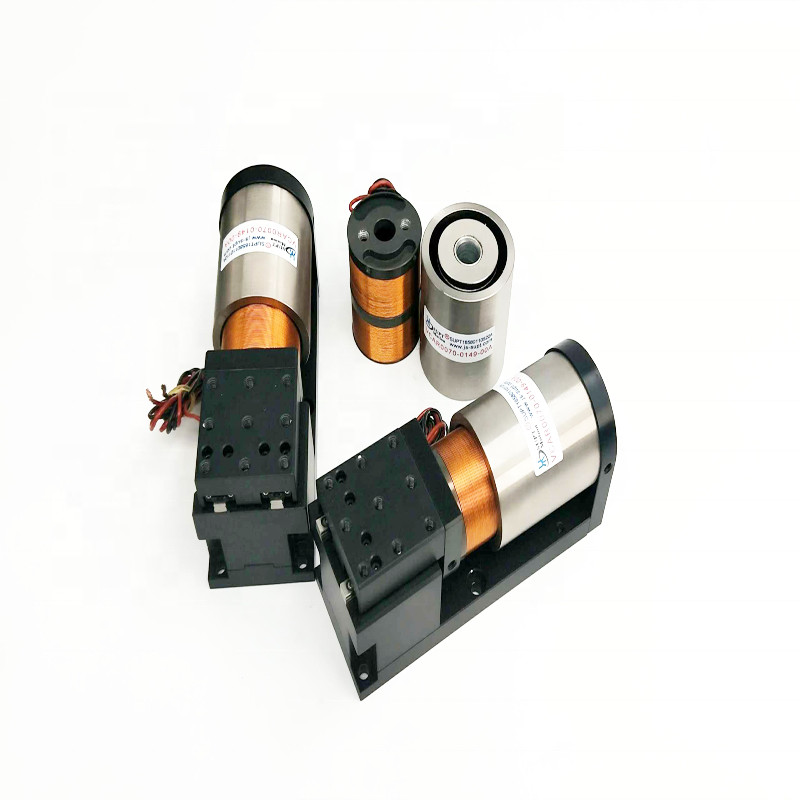

Módulo de Motor de Bobina de Voz de Alta Velocidade Micro para Focagem e Varredura de Microscópio

  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
Place of Origin China Suzhou
Marca SUPT MOTION
Certificação ISO9001,CCC.CE
Número do modelo VCAR0013-0249-00A
Minimum Order Quantity ≥2
Preço $121
Packaging Details Carton Packaging etc
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Payment Terms T/T
Supply Ability Interview

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Velocidade (rpm) Alta velocidade Construção Ímã permanente
Protocolo de comunicação Modbus, Profibus, Profinet Alcance de potência 26W
Uso BARCO, UAV, impressão 3D, microscópio, robô Número de GRUPO AINDA-YQDJ0021
Força máxima ((N) 13 Tipo Micro motor
Destacar

motor de bobina de voz de alta velocidade

,

módulo de motor de focagem de microscópio

,

módulo de motor de bobina de voz para varredura
Deixe um recado
Descrição de produto

Descrição do produto:

Os módulos de motor de bobina de voz são componentes-chave em várias aplicações em várias indústrias.Incluindo barcos (BOAT), testes de PCB, veículos aéreos não tripulados (UAV), impressão 3D, microscópios e sistemas robóticos.

Os módulos de motor de bobina de voz da SUPT MOTION são usados principalmente em microscópios para processos críticos que exigem posicionamento linear de alta velocidade e alta precisão, como foco automático e varredura.

Durante a imagem tridimensional ou a imagem de células vivas a longo prazo com microscópios confocais, a deriva da amostra e os efeitos térmicos podem causar a deriva focal, o que requer compensação dinâmica em tempo real.Os motores de bobina de voz têm velocidades de resposta rápidas, alta precisão de posicionamento (até níveis submicrônicos ou mesmo nanométricos), sem atrito mecânico e deslocamento suave,tornando-os actuadores ideais para a condução de objetivos ou estágios de precisão para foco.

Nas tecnologias de imagem de varredura rápida, é necessário realizar a varredura rápida na direção do eixo Z enquanto se obtêm imagens X-Y de quadro único, permitindo que o sistema complete suas tarefas sem problemas.



Características:

  • Nome do produto: módulos de motor, módulo de motor de bobina de voz
  • Peso do motor ((Kg): 5.6
  • Força máxima ((N): 13
  • Faixa de potência: 26 W
  • Construção: Ímã permanente
  • Utilização: BOAT, UAV, impressão 3D, microscópio, robô


Parâmetros técnicos:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator (mm) O comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
Módulo de Motor de Bobina de Voz de Alta Velocidade Micro para Focagem e Varredura de Microscópio 0

Aplicações:

A principal aplicação de um motor de bobina de voz:
1Indústria dos semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.

2- Funcionamento das válvulas em campo: Tipo de válvulas de medição, sistemas de ensaio de pressão, química das válvulas pneumáticas

sistema de injecção.
3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistema de vibração: Mesa de agitação, plataforma de vibração.
5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio.
6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto.
7- Área de utilização comercial: Computador de bomba de arrefecimento com câmara em miniatura Sistema de foco.
8Indústria de automação: Equipamento a laser,Dispensador, equipamento de ensaio, máquinas têxteis.Módulo de Motor de Bobina de Voz de Alta Velocidade Micro para Focagem e Varredura de Microscópio 1Módulo de Motor de Bobina de Voz de Alta Velocidade Micro para Focagem e Varredura de Microscópio 2
