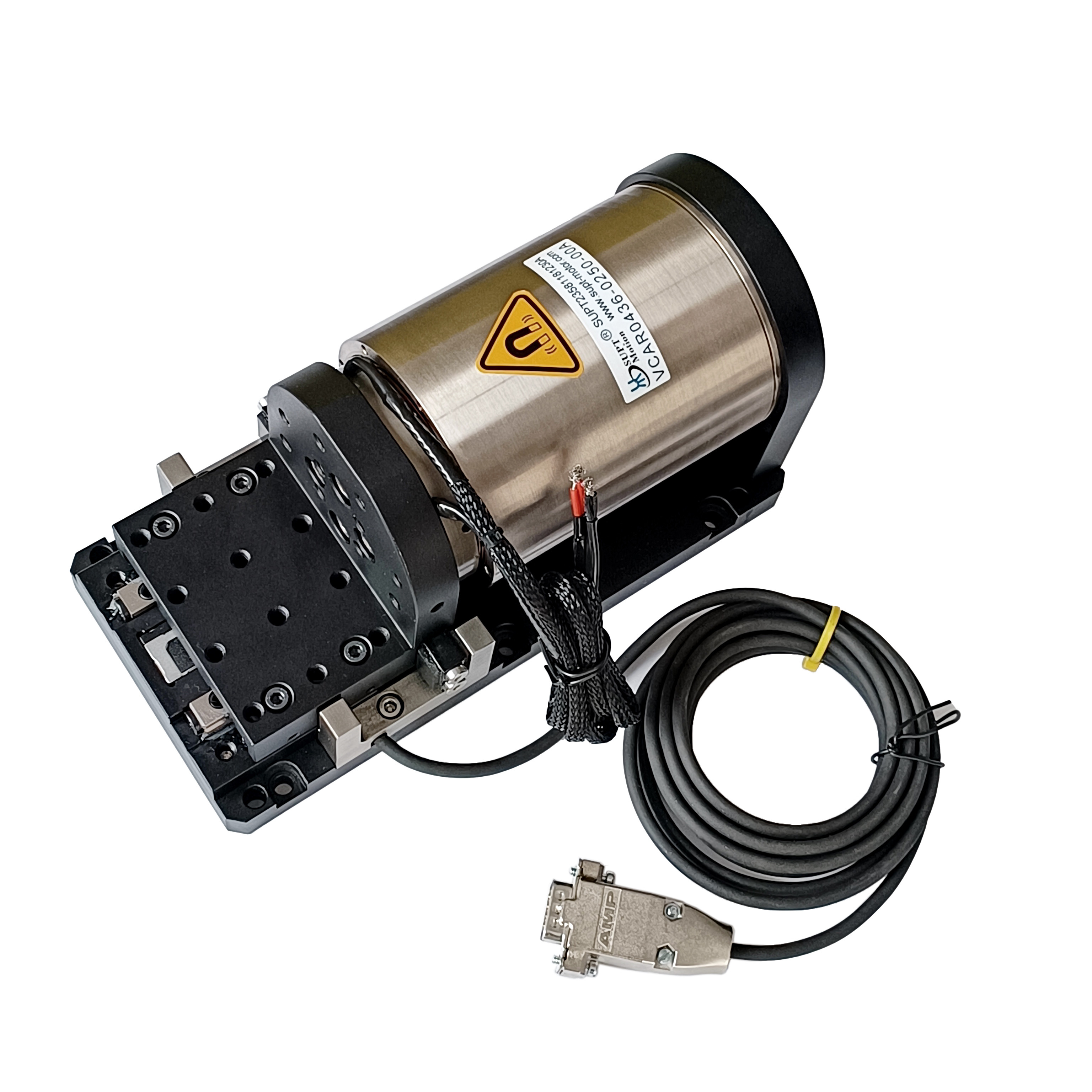

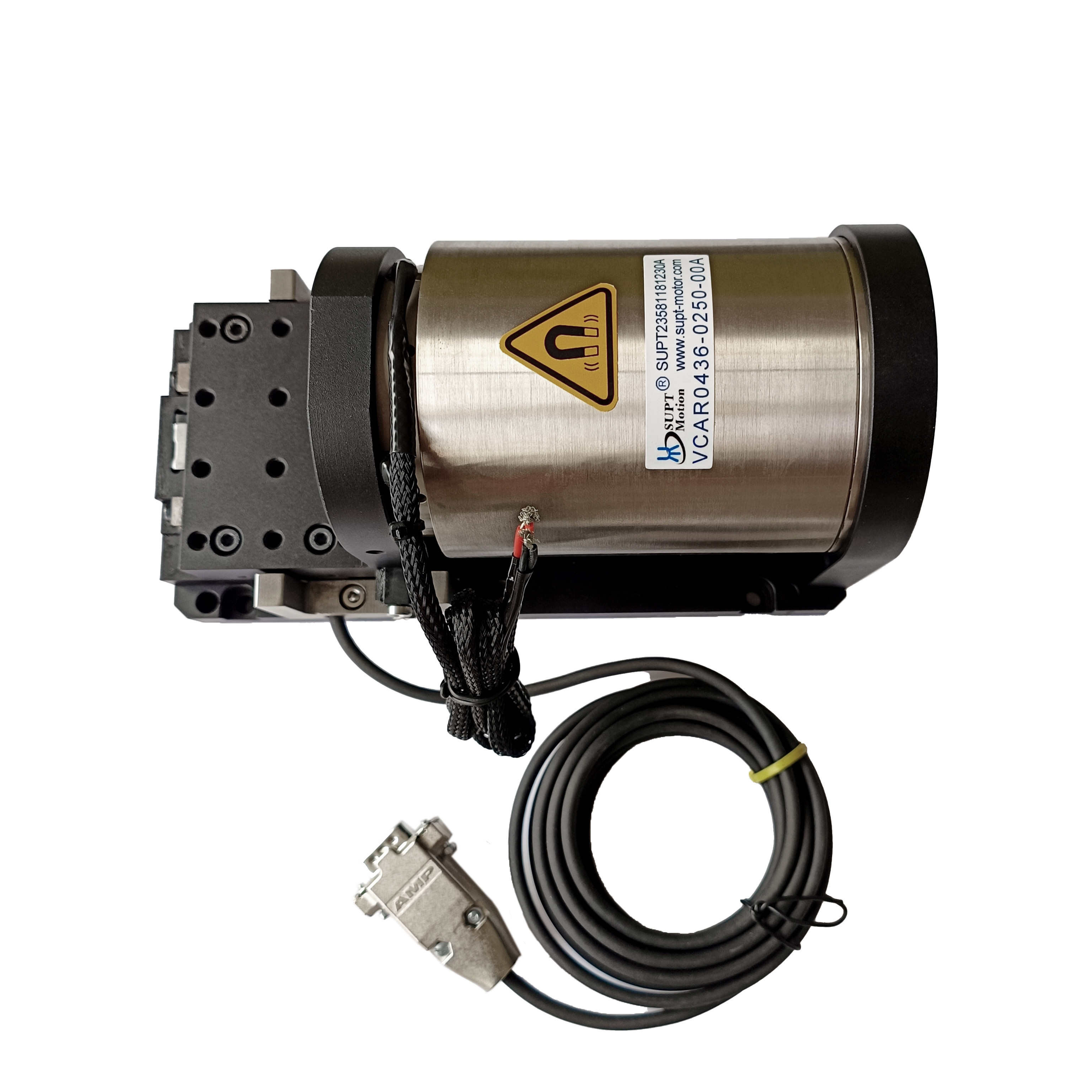

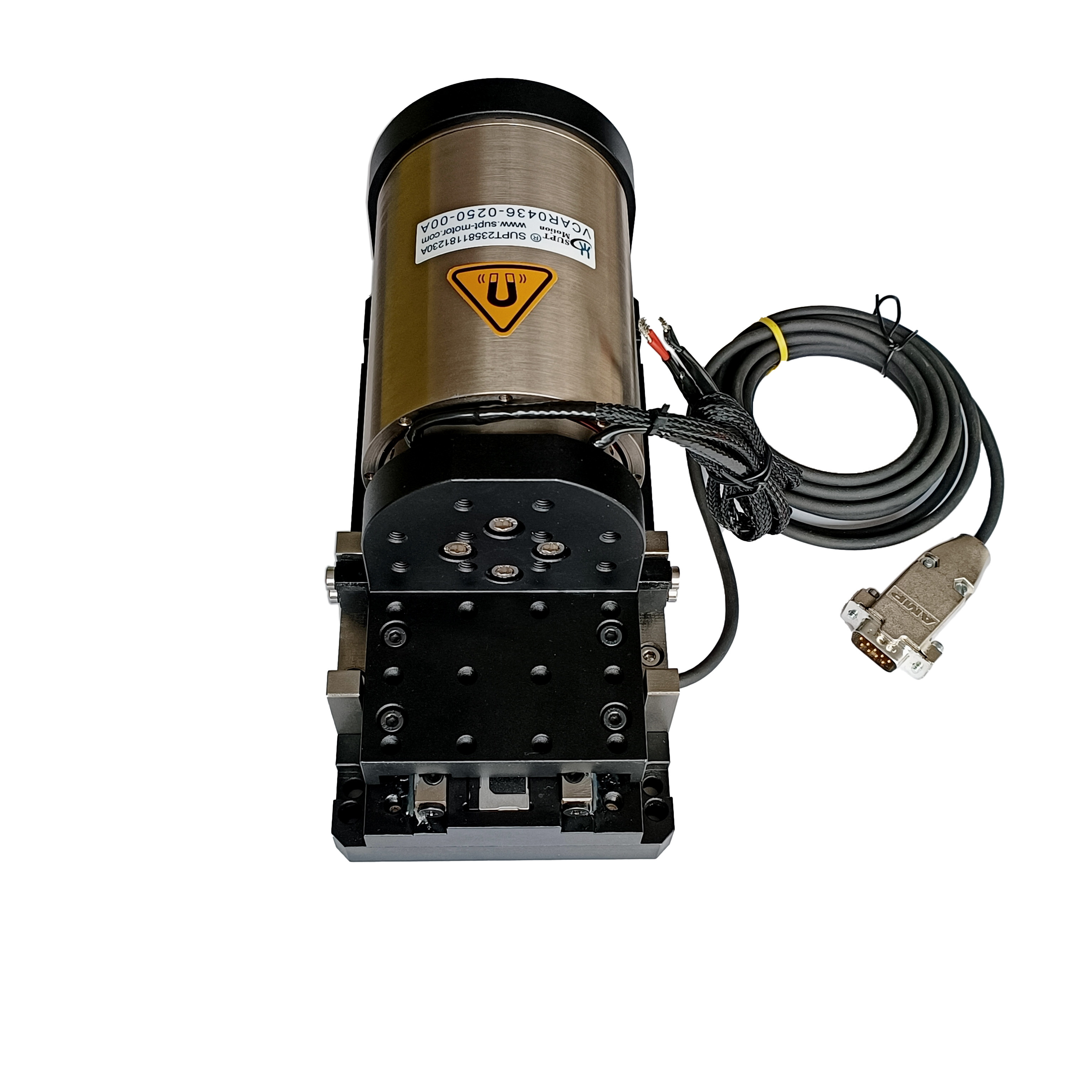

Modulo de motor de bobina de voz de alta velocidade para a indústria de fabricação de eletrônicos

  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
Place of Origin China Suzhou
Marca SUPT MOTION
Certificação ISO9001,CCC.CE
Número do modelo VCAR0087-0563-00A
Quantidade de ordem mínima ≥ 1
Preço $163
Packaging Details Carton Packaging etc
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Payment Terms T/T
Supply Ability Interview

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo Sistema de motor modular Corrente classificada 10.7 A
Modularidade Design modular Tensão 63,4V
Protocolo de comunicação Modbus, Profibus, Profinet Uso BARCO, UAV, impressão 3D, microscópio, robô, fabricação eletrônica
Eficiência IE 1 Construção Ímã permanente
Velocidade (rpm) Alta velocidade
Destacar

motor de bobina de voz de alta velocidade

,

módulo de motor de bobina de voz

,

Modulo de motor de fabricação de eletrónica
Deixe um recado
Descrição de produto

Descrição do Produto:

Os módulos de motor de bobina móvel são usados em aplicações servo de circuito fechado com cursos curtos. Eles têm uma massa móvel leve e velocidade de resposta rápida (nível de milissegundos, com aceleração de até 20G). A base é usinada com precisão em alumínio de aviação, garantindo boa estabilidade e permitindo movimento recíproco oscilante de alta velocidade. Eles são fáceis e confiáveis de controlar, não exigindo dispositivo de reversão, isentos de manutenção e duradouros. Eles podem realizar controle preciso de posição, velocidade, aceleração e impulso. Com encoders e guias apropriados configurados, a precisão da posição pode atingir 0,1-5um. Drivers e controladores adequados podem ser selecionados com base em diferentes requisitos de movimento e impulso. A estrutura da plataforma pode ser usinada e personalizada.
A versatilidade dos módulos de motor de bobina móvel os torna altamente adequados para uso em múltiplas indústrias, como fabricação de eletrônicos, automotiva e áreas médicas.

Na indústria de fabricação de eletrônicos, os módulos de motor de bobina móvel podem atender às necessidades de montagem de microcomponentes, inspeção de alta precisão e produção de alta velocidade. Eles também são fundamentais para alcançar a fabricação precisa de dispositivos eletrônicos, como embalagens de chips, sensores e placas de circuito impresso (PCBs).

Na montagem de micro-sensores, conectores e outros componentes, os módulos de motor de bobina móvel acionam mecanismos de prensagem para fornecer impulso constante e controlável (precisão de impulso ±2%), completando processos como crimpagem de pinos e encapsulamento de carcaças. Isso evita danos aos componentes causados por flutuações de impulso de motores tradicionais, tornando-os adequados para a produção de dispositivos eletrônicos miniaturizados, como telefones celulares e dispositivos vestíveis.



Características:

  • Nome do Produto: Módulos de Motor, Módulo de Motor de Acionamento Direto, Plataforma de Módulo de Motor de Bobina Móvel
  • Velocidade (RPM): Alta velocidade
  • Tensão: 63,4V
  • Força de pico (N): 87
  • Número do Modelo: VCAR0087-0563-00A
  • Construção: Ímã Permanente


Parâmetros Técnicos:

Modelo do Produto Força de Pico
(N)		 Força Contínua
a 25℃(N)		 Curso Total
(mm)		 Tensão Máxima
(V)		 Constante de Força Contra-eletromotriz
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do Estator (mm) O Comprimento
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 .6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7
Modulo de motor de bobina de voz de alta velocidade para a indústria de fabricação de eletrônicos 0

Aplicações:

As principais aplicações dos módulos de motor de bobina móvel estão centradas nos requisitos de controle de movimento para alta precisão, alta capacidade de resposta e curso curto, cobrindo múltiplas indústrias de alta precisão, como cuidados médicos, fabricação eletrônica, impressão 3D e ótica.

A principal aplicação de um motor de bobina móvel:
1. Indústria de semicondutores: Fiação, corte, perfuração, sistemas de transporte, soldagem, robótica.

2. Operação de válvulas no campo: Válvulas de medição de tipo, sistemas de teste de pressão, química de válvulas pneumáticas

sistema de injeção.
3. Indústria de micro máquinas: Sistemas de alimentação, micro perfuração, estampagem de precisão.
4. Sistema de Vibração: Mesa vibratória, plataforma de vibração.
5. Campo médico: Sistema de micro-injeção, equipamentos respiratórios, equipamentos de teste.
6. Tecnologia de aviação: Sistema de controle de voo, sistema de feedback do piloto.
7. Campo de uso comercial: Bomba de resfriamento de computador, sistema de foco automático de câmera em miniatura. 8. Indústria de automação: Equipamentos a laser,
dispensador, equipamentos de teste, máquinas têxteis.,



Modulo de motor de bobina de voz de alta velocidade para a indústria de fabricação de eletrônicos 1Modulo de motor de bobina de voz de alta velocidade para a indústria de fabricação de eletrônicos 2
