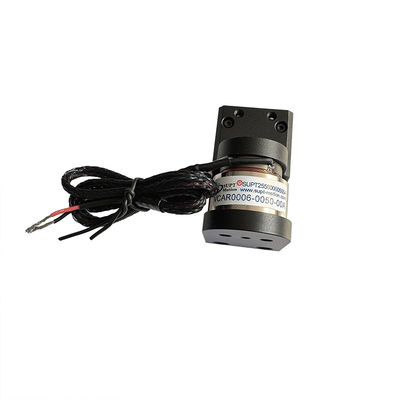

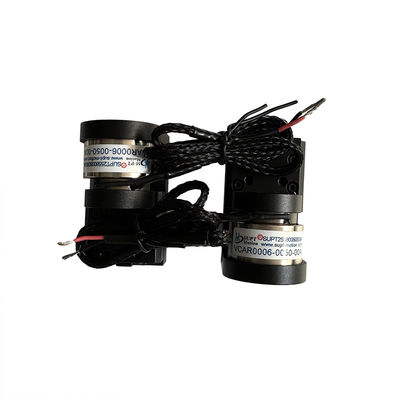

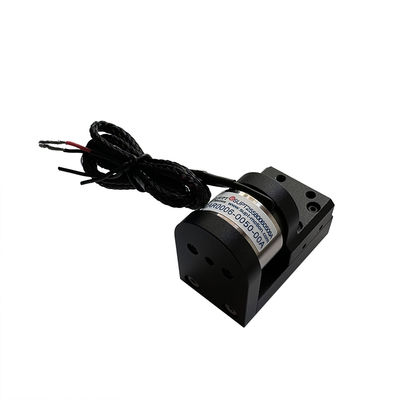

Atuador de bobina de voz de micromotor modular de alta precisão para impressão 3D

  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
Place of Origin China Suzhou
Marca SUPT MOTION
Certificação ISO9001
Número do modelo VCAR0006-0050-00A
Minimum Order Quantity ≥2
Preço $130
Packaging Details Carton Packaging etc
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Payment Terms T/T
Supply Ability Interview

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Modularidade Design modular Tipo Micro motor
Protocolo de comunicação Modbus, Profibus, Profinet Corrente classificada 1.74 A
Construção Ímã permanente Força máxima ((N) 6.2
Curso (milímetros) 5
Destacar

atuador de micromotor modular

,

atuador de bobina de voz para impressão 3D

,

módulo de motor de alta precisão
Deixe um recado
Descrição de produto

Descrição do Produto:

A plataforma de motor de bobina de voz é particularmente adequada para aplicações servo de malha fechada de curso curto, com seu tamanho compacto tornando-a ideal para espaços confinados. Esta plataforma permite posicionamento preciso, alta velocidade/aceleração e controle de força, alcançando precisão de posicionamento variando de 0,1 micrômetros a 0,5 micrômetros e aceleração de até 20G. Os parâmetros técnicos podem ser personalizados de acordo com os requisitos do cliente.

Os módulos de motor de bobina de voz são aplicáveis em embarcações marítimas, drones, impressoras 3D, microscópios e sistemas robóticos. Seu design flexível permite a integração perfeita em diversas configurações para atender às diversas demandas de aplicação.

Na impressão 3D, os módulos de motor de bobina de voz servem como o núcleo para controle de movimento de alta precisão, particularmente adequados para cenários que exigem alta precisão de impressão, velocidade e compatibilidade de materiais—como impressão 3D por fotopolimerização de resina e impressão 3D por fusão de leito de pó metálico.

Para impressão 3D por fotopolimerização de resina, o módulo aciona a plataforma com movimento vertical de precisão em nível de mícron, permitindo o controle preciso da espessura da camada para aprimorar a suavidade da superfície do modelo.

Para materiais especializados como suspensões cerâmicas ou resinas de alta viscosidade, os módulos de motor de bobina de voz podem acionar microbombas ou válvulas para regular com precisão a taxa e o volume de fluxo de material. Isso evita entupimentos ou extrusão excessiva, melhorando a densidade e a resistência das peças impressas.



Características:

  • Nome do Produto: Módulos de Motor, Módulos de Micro Motor,
  • Número do Lote: YET-YQDJ002
  • Força de pico (N): 6.2
  • Modularidade: Design Modular
  • Faixa de Potência: 30W


Parâmetros Técnicos:

Modelo do Produto Força de Pico
(N)		 Força Contínua
a 25℃(N)		 Curso Total
(mm)		 Tensão Máxima
(V)		 Constante de FEM Inversa
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do Estator (mm) Comprimento
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Atuador de bobina de voz de micromotor modular de alta precisão para impressão 3D 0

Aplicações:

A principal aplicação de um motor de bobina de voz:
1. Indústria de semicondutores: Fiação, corte, perfuração, sistemas de transporte, soldagem, robótica.

2. Operação de válvulas no campo: Válvulas de medição de tipo, sistemas de teste de pressão, química de válvulas pneumáticas

sistema de injeção.
3. Indústria de micro máquinas: Sistemas de alimentação, micro perfuração, estampagem de precisão.
4. Sistema de Vibração: Mesa vibratória, plataforma de vibração.
5. Campo médico: Sistema de microinjeção, equipamentos respiratórios, equipamentos de teste.
6. Tecnologia de aviação: Sistema de controle de voo, sistema de feedback do piloto.
7. Campo de uso comercial: Bomba de resfriamento de computador, câmera em miniatura, sistema de foco automático. 8. Indústria de automação: Equipamentos a laser
, dispensador, equipamentos de teste, máquinas têxteis.



Atuador de bobina de voz de micromotor modular de alta precisão para impressão 3D 1Atuador de bobina de voz de micromotor modular de alta precisão para impressão 3D 2
