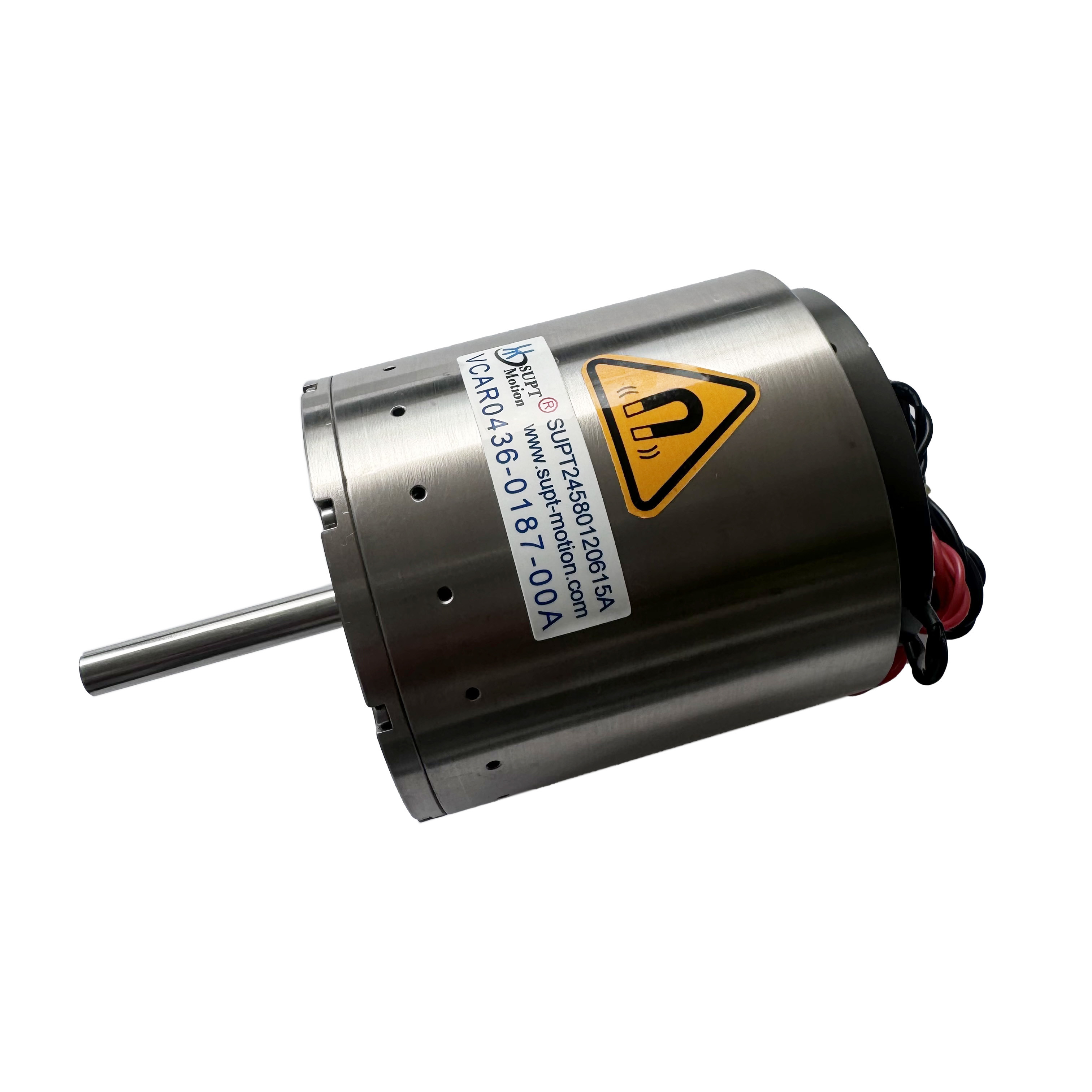

Actuador de bobina de voz linear de alta velocidade para sistemas de autofoco de lentes ópticas

  • High Speed Linear Voice Coil Actuator For Optical Lens Autofocus Systems
  • High Speed Linear Voice Coil Actuator For Optical Lens Autofocus Systems
  • High Speed Linear Voice Coil Actuator For Optical Lens Autofocus Systems
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação ISO9001,CE,3C
Número do modelo Série de VCAB
Quantidade de ordem mínima 2 unidades
Preço $102-$160
Detalhes da embalagem Embalagens personalizadas, etc.
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Termos de pagamento T/T
Habilidade da fonte A ser negociado

Contacte-me para amostras grátis e vales.

WhatsAPP:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Garantia 3 meses-1 ano Modelo do produto VCAB0436-0187-00A
peso ((g) 648 Força máxima (N) 436
Duração total (mm) 18,7 Voltagem máxima (V) 40.7
Aplicativo Produto automático Velocidade Alto
Tipo de produto Atuador de bobina de voz linear Comutação Escovar
Força contínua 147,6N Campos de aplicação 3C Eletrônica, Semicondutores, Automação, Óptica, Equipamentos de Inspeção
Deixe um recado
Descrição de produto

Descrição do produto:

O atuador de bobina de voz linear VCAB0436-0187-00A é um atuador de alto desempenho projetado especificamente para sistemas de inspeção óptica de precisão.e saída de movimento sem travagem, este modelo é ideal para aplicações que exigem posicionamento altamente preciso, movimento dinâmico estável e excelente repetibilidade.mecanismos de autofoco de precisão, estágios de posicionamento de módulos ópticos, unidades de calibração automática e plataformas de compensação submicrônica.

O VCAB0436-0187-00A adota uma arquitetura de acionamento direto, gerando força linear através de um conjunto de ímã permanente e interação de bobinas sem transmissão mecânica.Esta estrutura sem atrito e sem reação permite um movimento extremamente suave e linearPara lentes de alta ampliação, câmaras industriais, aparelhos fotográficos, aparelhos fotográficos e aparelhos fotográficos,ou sistemas de imagem microscópicos, o motor mantém a precisão de focagem e o desvio posicional dentro de microns ou mesmo inferior.

Em processos de varredura óptica dinâmica, tais como inspeção de painéis, medição da curvatura da lente e detecção de defeitos de wafer,A resposta de nível de milissegundo do VCAB0436-0187-00A?? melhora significativamente a eficiência da varreduraO motor mantém uma estabilidade de imagem excepcional durante o movimento de alta velocidade, reduzindo o desfoque e as vibrações, aumentando a precisão da medição.Suporta focagem automática, correcção de altura do eixo Z e ajuste de pressão fina com base no feedback do sensor.

Características:

  • Acionamento direto / sem atrito
  • Alta resposta dinâmica
  • Força linear de saída
  • Compatível com vários codificadores/sensores de feedback
  • Compacto / fácil integração
  • Ideal para estágios ópticos de vários eixos

Especificações técnicas:

Infarto:18.7 mm

Força contínua147.6N

Força de pico: 436 N

Constante de força:40N/A

Resistência:15.3Ω

Massa: boa

Dimensões:200*400*400cm

Corrente de trabalho:2.6A

Parâmetros do produto:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator Fio de extremo do eixo
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (exterior)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (exterior)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (exterior)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (exterior)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Eixo ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (exterior)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interior)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interior)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (exterior)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interior)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interior)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interior)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interior)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (exterior)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interior)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interior)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interior)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 eixo ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interior)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interior)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 eixo ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 eixo ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 eixo ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 eixo ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 eixo ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 eixo ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 eixo ¥10

Actuador de bobina de voz linear de alta velocidade para sistemas de autofoco de lentes ópticas 0

Aplicações:

  • Sistemas de inspecção de painel/display
  • Instalações de ensaio de lentes/módulos ópticos
  • Sistemas de imagem microscópicos / de alta ampliação
  • Inspecção de defeitos de wafer / semicondutor
  • Medição a laser / Profilagem óptica 3D
