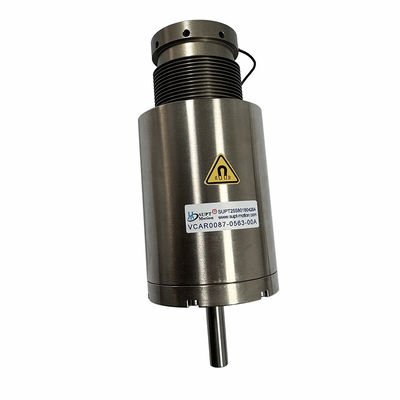

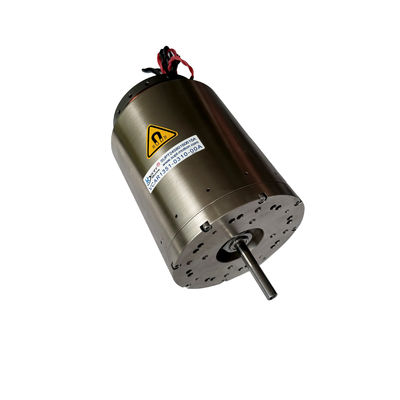

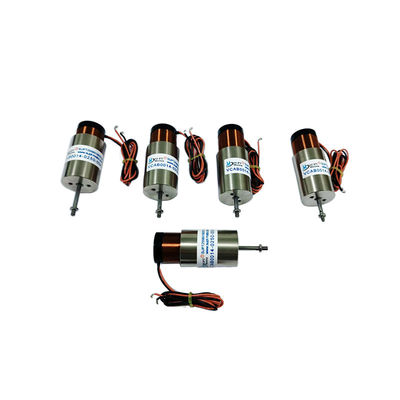

Motor de bobina de voz linear de alta precisão e alta resposta para automação de semicondutores

Lugar de origem	porcelana, Suzhou
Marca	SUPT MOTION
Certificação	ISO9001,CE,3C
Número do modelo	Série de VCAB
Quantidade de ordem mínima	1 unidade
Preço	$110-$190
Detalhes da embalagem	Embalagens personalizadas, etc.
Tempo de entrega	1-5 peças, 5 dias. > 20 peças, a negociar
Termos de pagamento	T/T
Habilidade da fonte	A ser negociado

Detalhes do produto

Garantia	3 meses-1 ano	Modelo do produto	VCAB0044-0059-00A
peso ((g)	43	Força máxima (N)	44
Duração total (mm)	5.9	Voltagem máxima (V)	14.3
Aplicativo	Produto automático	Velocidade	Alto
Tipo de produto	motor de bobina de voz linear	Comutação	Escovar
Força contínua	17.7N	Campos de aplicação	3C Eletrônica, Semicondutores, Automação, Óptica, Equipamentos de Inspeção
Precisão	Alto
Destacar	Motor de bobina de voz linear de alta precisão , Motor de bobina de voz de alta resposta , motor de bobina de voz de semicondutores de automação

Deixe um recado

Descrição de produto

Descrição do produto:

O motor de bobina de voz linear VCAB0044-0059-00A da SUPT, com a sua alta precisão e desempenho de alta velocidade, se destaca em equipamentos de inspecção de semicondutores, plataformas de inspecção óptica automatizada,e sistemas de fabricação avançadosO motor possui baixa amortecimento e largura de banda elevada, mantendo erros de posicionamento mínimos e alta repetibilidade durante movimentos de alta velocidade.que o tornam especialmente adequado para micro-ajustes de deslocamento, posicionamento de estações de sonda, distribuição, colocação de chips, posicionamento de aparelhos de ensaio e plataformas de inspecção rápida.A sua excelente capacidade de aceleração também satisfaz os rigorosos requisitos de resposta rápida em linhas de produção de alta produtividade.

Na automação de semicondutores, o Motor de Bobina de Voz Linear tornou-se um atuador essencial graças à sua alta aceleração, precisão de nível nanométrico, movimento sem coágulos e resposta dinâmica rápida.O mecanismo de tração direta garante um movimento ultra suave sem reação mecânica, permitindo um desempenho superior no manuseio de wafers, micro-posicionamento, sistemas de foco automático de litografia, alinhamento de embalagens e plataformas de inspeção de alta velocidade.

Características:

Precisão de posicionamento a nível de nanômetros
Alta aceleração / resposta dinâmica rápida
Zero Coagulho / Zero Reacção
Movimento ultra silencioso / livre de partículas
Suporta o controlo de posição / força / velocidade em circuito fechado

Especificações técnicas:

Infarto:5.9mm

Força contínua17.7N

Força de pico:44N

Força constante:8N/A

Resistência:6.2Ω

Massa: boa

Dimensões:200*400*400cm

Corrente de trabalho:2.3A

Parâmetros do produto:

Modelo de produto	Força de pico (N)	Força contínua a 25°C ((N)	Aceleração total (mm)	Voltagem máxima (V)	Constante de campo electromagnético traseiro (V/m/s)	Peso da bobina (g)	Diâmetro do estator	Fio de extremo do eixo (mm)
VCAB0005-0039-00A	5	1.5	3	5.4	0.9	23	29.5	M2 (exterior)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5 (exterior)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3 (exterior)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	M3 (exterior)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	Eixo ¥4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3 (exterior)
VCAB0022-0448-00A	22	11.4	44.8	14.3	4	52	48	M3 ((Interior)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 ((Interior)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	M3 (exterior)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3 ((Interior)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 ((Interior)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3 ((Interior)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 ((Interior)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 (exterior)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	M3 ((Interior)
VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3 ((Interior)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 ((Interior)
VCAB0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	eixo ¥10
VCAB0088-0191-00A	88.5	23.2	19.1	29.9	8	162	50.8	M3 ((Interior)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3 ((Interior)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	eixo ¢8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	eixo ¥10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	eixo ¢8
VCAB0294-0498-00A	294	56.8	49.8	114	24.5	685	93	eixo ¥10
VCAB0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	eixo ¥10
VCAB0436-0250-00A	436	167	25	31.6	37.2	775	78.4	eixo ¥10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	eixo ¥10

Aplicações:

Robot de manipulação de wafer:Proporciona movimento linear de alta velocidade e compensação flexível, melhorando a eficiência de transferência de filme.
Fase de autofoco de litografia: Alcançar o ajuste fino do foco e a compensação da plataforma a nível de nanômetros.
AOI / AVI / Óptica / Inspeção Visual:Mantenha a estabilidade da imagem durante a varredura de alta velocidade para reduzir os erros de varredura.
Sortador de matriz:Para seleção de alta velocidade, controle de posição preciso e alinhamento de micro-deslocamento.
Teste de sonda:Controlar a força de contacto da sonda de ensaio para garantir a precisão e a repetibilidade do ensaio
Distribuição de precisão: Controle a altura do eixo Z e a pressão de distribuição da cola para melhorar a consistência.
Estações de montagem de embalagens: Suporta o posicionamento em nanômetros de micro-embalagens ultrafinas e operações de bloqueio de alta velocidade.

Motor de bobina de voz linear de alta precisão e alta resposta para automação de semicondutores 1
