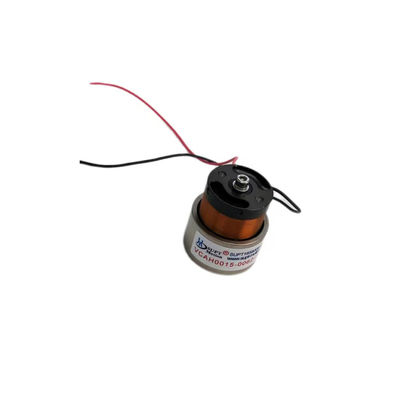

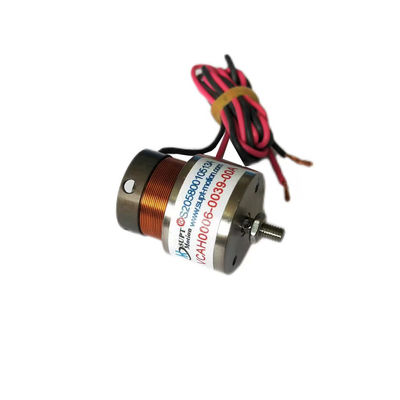

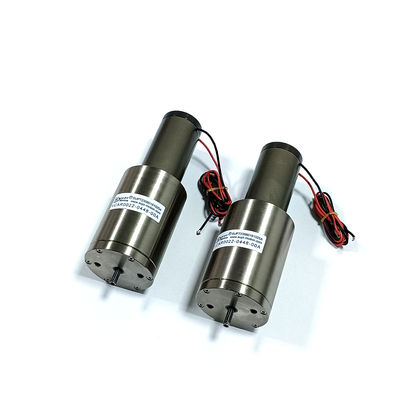

Motor de bobina de voz linear de alta estabilidade para sistemas de foco automático de câmeras de alta velocidade

  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems
  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems
  • Hiah Stability Linear Voice Coil Motor For High Speed Camera Autofocus Systems
Lugar de origem porcelana, Suzhou
Marca SUPT MOTION
Certificação ISO9001,CE,3C
Número do modelo Série de VCAB
Quantidade de ordem mínima 1 unidade
Preço $113-$170
Detalhes da embalagem Embalagens personalizadas, etc.
Tempo de entrega 1-5 peças, 5 dias. > 20 peças, a negociar
Termos de pagamento T/T
Habilidade da fonte a ser negociado
Detalhes do produto
Garantia 3 meses-1 ano Modelo do produto VCAB0044-0040-00A
peso ((g) 46.5 Força máxima (N) 44
Duração total (mm) 4 Voltagem máxima (V) 18,3
Aplicativo Produto automático Velocidade Alto
Tipo de produto motor de bobina de voz linear Comutação Escovar
Força contínua 16,3N Campos de aplicação 3C Eletrônica, Semicondutores, Automação, Óptica, Equipamentos de Inspeção
Precisão Alto
Destacar

motor de bobina de voz linear para focagem automática

,

motor linear de câmara de alta velocidade

,

Estabilidade actuador de bobina de voz linear
Deixe um recado
Descrição de produto

Descrição do produto:

Como câmaras industriais, sistemas de visão automática, imagens de vigilância, óptica médica e equipamentos ópticos avançados exigem uma qualidade de imagem cada vez mais elevada,Os sistemas de focagem de lentes estão a evoluir rapidamente dos mecanismos mecânicos tradicionais para os de alta velocidade., soluções de micro-posicionamento de ciclo fechado.

Com a melhoria contínua da qualidade de imagem e requisitos de automação para câmeras digitais, câmeras industriais e dispositivos inteligentes,são colocadas exigências mais elevadas ao desempenho dos sistemas de focagem de lentesOs motores de bobina de voz linear (LVCM), com acionamento linear direto, alta resposta dinâmica e alta precisão de posicionamento, tornaram-se uma solução de ação central para os sistemas de autofoco de câmeras modernas.

Em um sistema de foco de motor de bobina de voz, o motor dirige diretamente o grupo de lentes ao longo do eixo óptico usando força eletromagnética, permitindo um movimento linear rápido e suave para foco automático preciso.Em comparação com os motores passo-a-passo tradicionais ou mecanismos a engrenagem, os LVCMs operam sem contato mecânico, reação de transmissão ou atrito, melhorando significativamente a precisão de foco e a repetibilidade.Aplicações de focalização por micro-tacto.

Durante a operação de autofoco de alta velocidade (AF), os motores de bobina de voz linear fornecem alta aceleração e resposta rápida, permitindo que a lente procure e bloqueie rapidamente o ponto de foco ideal.Isso reduz muito o tempo de foco e melhora a eficiência geral de disparoO movimento suave e contínuo também minimiza a vibração e o ruído, o que é particularmente benéfico para gravação de vídeo e imagens de alta ampliação.

Características:

  • Precisão de foco de micrô / sub-micrô
  • Resposta de milissegundos para autofoco rápido
  • Movimento suave, sem agitação, sem reações adversas
  • Alta repetibilidade e estabilidade a longo prazo
  • Design compacto para integração do módulo Easy Lens



Especificações técnicas:

Aceleração: 4 mm

Força contínua16.3N

Força de pico:44N

Força constante:N/A

Resistência:15.25Ω

Massa: boa

Dimensões:200*400*400cm

Corrente de trabalho:1.2A

Parâmetros do produto:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator Fio de extremo do eixo
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (exterior)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (exterior)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (exterior)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (exterior)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Eixo ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (exterior)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interior)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interior)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (exterior)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interior)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interior)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interior)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interior)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (exterior)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interior)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interior)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interior)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 eixo ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interior)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interior)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 eixo ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 eixo ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 eixo ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 eixo ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 eixo ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 eixo ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 eixo ¥10

Motor de bobina de voz linear de alta estabilidade para sistemas de foco automático de câmeras de alta velocidade 0

Aplicações:

  • Câmara industrial com foco automático (AF de visão automática)
  • Sistemas inteligentes de monitorização e de imagem de alta velocidade
  • Endoscopia Médica / Focalização de Imagem Microscópica
  • AOI / Sistemas de lentes de inspecção visual
  • Equipamento de fotografia e de imagem científica de ponta

Motor de bobina de voz linear de alta estabilidade para sistemas de foco automático de câmeras de alta velocidade 1
