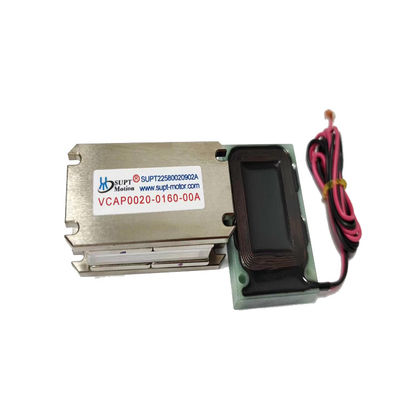

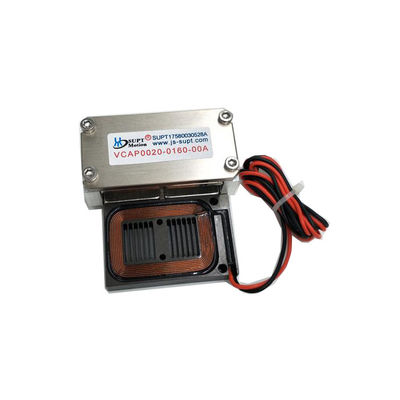

Motor de Bobina de Voz Micro Plano Ultra Fino 20N para Equipamento de Teste de Semicondutores
| Lugar de origem | China,Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | CE, ISO9001 |
| Número do modelo | Série VCAP |
| Quantidade de ordem mínima | 3pcs |
| Preço | $158 |
| Detalhes da embalagem | Embalagem personalizada etc. |
| Tempo de entrega | 1-5 unidades, 5 dias. >20pcs, a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Força de saída | Até 500 N | Item | Micro motores elétricos |
|---|---|---|---|
| Porta | Xangai | Número do modelo | VCAP0020-0068-00A |
| Força de pico | 20N | Derrame total | 6,8 mm |
| Força contínua | 5.3N | Voltagem máxima | 8.2V |
| comprimento (mm) | 39 | Recurso de proteção | Totalmente fechado |
| Velocidade (rpm) | Alta velocidade |
Descrição de produto
Descrição do Produto:

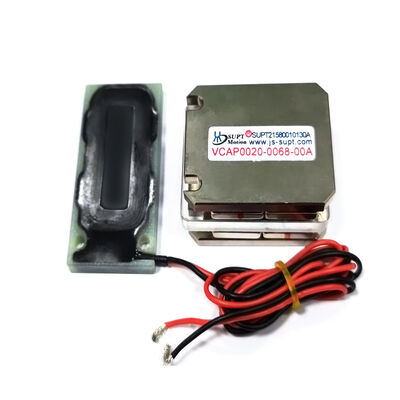

O SUPT VCAP0020-0068-00A é um motor de bobina de voz plana de alto desempenho projetado especificamente para sistemas de movimento de precisão ultracompactos com espaço extremamente limitado. Este atuador ultrafino oferece um empuxo de pico de 20 N e um empuxo contínuo de 5,5 N a 25°C, com um curso total de 6,8 mm, atendendo às demandas de tarefas de posicionamento de curso curto e alta precisão. Com um perfil ultrafino de apenas 21,5 mm, ele se integra perfeitamente em microdispositivos, sondas de semicondutores, dispositivos médicos e sistemas de foco óptico sem comprometer o desempenho. O motor de bobina de voz plana oferece movimento suave e sem folga, resposta rápida e folga zero, tornando-o ideal para aplicações que exigem precisão de posicionamento submicrométrica. Com uma tensão máxima de 8,2 V e uma constante de força contra-eletromotriz de 4,4 V/m/s, o produto oferece desempenho estável e eficiente mesmo durante a operação de longo prazo. Suas dimensões compactas de 39 × 50 × 21,5 mm garantem fácil instalação em espaços confinados, enquanto sua construção robusta garante alta confiabilidade e longa vida útil. Este modelo é amplamente utilizado em robôs de micro-montagem, sistemas de foco automático de lentes, controle de microválvulas, bombas de medição de precisão e pequenos equipamentos de teste de semicondutores.
Recursos:
Subbobinas motorizadas de bobina de voz tipo plana são leves, com tempo de resposta curto e alta frequência. Curso curto e estrutura compacta.
Equilíbrio de Curso e Altura: Um design de curso médio de 16 mm com uma altura de apenas 22,5 mm permite uma maior amplitude de movimento em espaços limitados.
Compatibilidade com Baixa Tensão: Projetado para uma tensão máxima de 27,6 V, é compatível com sistemas de fonte de alimentação industrial convencionais e não requer módulos de aumento adicionais.
Compatibilidade Dimensional: Com uma relação comprimento-largura de 59×50mm, é adequado para instalação em estilo de matriz em plataformas de eixo XY, simplificando o layout do equipamento.
Parâmetros do Produto:
| Modelo do Produto | Força de Pico (N) |
Força Contínua a 25°C(N) |
Curso Total (mm) |
Tensão Máxima (V) |
Constante de Força Contra-eletromotriz (V/m/s) |
Comprimento (mm) |
Largura (mm) |
Altura (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0200-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| Parâmetro | valor | Parâmetro | valor |
| Modelo | VCAP0020-0068-00A | Empuxo de pico | 20N |
| Empuxo Contínuo (25°C) | 5,5N | Curso total | 6,8mm |
| Tensão Máxima | 8,2V | Constante de Força Contra-eletromotriz | 4,4V/m/s |
| Comprimento | 39mm | Largura | 50mm |
| Altura | 21,5mm | Temperatura de operação | -10~60°C |
Aplicação:
| A principal aplicação de um motor de bobina de voz: |
| 1.Indústria de semicondutores: Fiação, corte, perfuração, sistemas de transporte, soldagem, robótica. |
| 2.Operação de válvulas no campo: Válvulas de medição, sistemas de teste de pressão, sistema de injeção química de válvula pneumática. |
| 3.Indústria de Micro Máquinas: Sistemas de alimentação, micro perfuração, estampagem de precisão. |
| 4.Sistema de Vibração: Mesa vibratória, plataforma vibratória. |
| 5.Campo médico: Sistema de microinjeção, equipamentos respiratórios, equipamentos de teste. |
| 6.Tecnologia de Aviação: Sistema de controle de voo, sistema de feedback do piloto. |
| 7.Campo de uso comercial: Bomba de resfriamento de computador, sistema de foco automático de câmera miniatura. 8.Indústria de automação: Equipamentos a laser, dispensadores, equipamentos de teste, máquinas têxteis. |
|
Foco de Lentes em Equipamentos de Inspeção Micro-Óptica |
.
.
.
.
