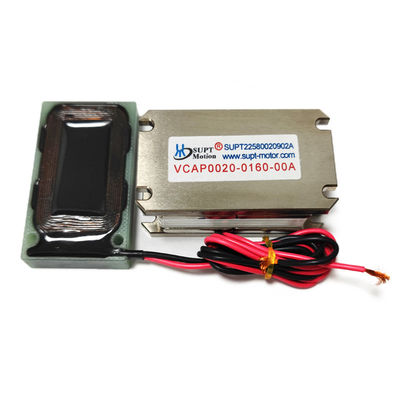

Motor liso da bobina de voz do curso da elevada precisão 16mm apropriado para fases de posicionamento XY
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ce,ISO9001,CCC |
| Número do modelo | VCAP0020-0160-00A |
| Quantidade de ordem mínima | ≥2 |
| Preço | $195.00/pieces >=1 pieces |
| Detalhes da embalagem | Embalagem personalizada etc. |
| Tempo de entrega | 1-5 produtos 5-7 dias de envio, amostras 3-5 dias, a granel a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Garantia | 3 meses a 1 ano | Uso | BARCO, carro, bicicleta elétrica, aparelho eletrodoméstico, UAV, 3D impressão, microscópio, robô, ve |
|---|---|---|---|
| Tipo | Micro motor | Torque | Pedidos |
| Construção | Ímã Permanente | Comutação | Escovar |
| Recurso de proteção | Totalmente fechado | Velocidade (rpm) | Velocidade variável |
| Nome do produto | motor de bobina de voz linear | Tensão nominal | 4.4V |
| Força de pico | 20N | Força contínua | 5.3N |
| Porta | Porto de Xangai | AVC | 16mm |
Descrição de produto
Descrição do Produto
O SUPT VCAP0020-0160-00A é um motor de bobina de voz plana de alta eficiência, projetado especificamente para aplicações de controle de movimento de precisão com curso médio. Ele oferece um empuxo de pico de 20 N, um empuxo contínuo de 5,3 N e um curso total de 16 mm, equilibrando a distância de curso e a resposta dinâmica, tornando-o ideal para automação industrial e equipamentos ópticos. Com uma espessura de apenas 22,5 mm, este motor de bobina de voz plana é ideal para plataformas de posicionamento finas no eixo XY, máquinas de inspeção de displays de tela plana e equipamentos de processamento a laser. Seu circuito magnético de alto desempenho garante uma saída de força suave e de baixo ruído, sem efeitos de cogging, suportando movimento recíproco de alta frequência de até 500 Hz. Seu fator de forma de 59 × 50 × 22,5 mm suporta montagem em matriz e sincronização multieixo, aprimorando significativamente a integração do equipamento. Este motor de bobina de voz plana tem uma tensão operacional máxima de 27,6 V e apresenta excelente estabilidade térmica e baixa geração de calor, garantindo desempenho estável em operação contínua. Com uma constante de força contra-eletromotriz de 4,4 V/m/s, ele fornece controle confiável de velocidade e posição. Este modelo de motor de bobina de voz plana é amplamente utilizado em testes de FPD, varredura óptica, sistemas de imagem digital, estágios de posicionamento de precisão e pequenos módulos de automação.
aplicação :
1. Plataforma XY para Equipamentos de Inspeção de Pixel de Display de Tela Plana
2. Sistema de Posicionamento de Precisão para Impressoras de Etiquetas Eletrônicas
3. Controle de Movimento para Gravadores a Laser Compactos
4. Mecanismo de Movimento de Lente para Equipamentos de Classificação Óptica
Parâmetros Técnicos:
| Modelo do Produto | Força de Pico (N) |
Força Contínua at 25°C(N) |
Curso Total (mm) |
Tensão Máxima (V) |
Constante de Força Contra-eletromotriz (V/m/s) |
Comprimento (mm) |
Largura (mm) |
Altura (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| Parâmetro | valor | Parâmetro | valor |
| Modelo | VCAP0020-0160-00A | Empuxo de pico | 20N |
| Empuxo Contínuo (25°C) | 5.3N | Curso total | 16mm |
| Tensão Máxima | 27.6V | Constante de força contra-eletromotriz | 4.4V/m/s |
| Comprimento | 59mm | Largura | 50mm |
| Altura | 22.5mm | Classe de Isolamento | Classe B |
Imagens Detalhadas
Certificações
Nossa Empresa
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion) é uma empresa de engenharia e fabricação dedicada a fornecer atuadores de bobina de voz, motores lineares e plataformas de motores lineares. A SUPT Motion visa fornecer tanto produtos de distribuição padrão quanto soluções OEM personalizadas de médio e alto volume. O produto principal são atuadores lineares e rotativos baseados em bobina de voz e motores lineares do tipo ímã permanente sem escovas.
A empresa possui forte capacidade de P&D e um sistema de serviço pós-venda perfeito. A SUPT Motion é capaz de projetar e produzir motores de bobina de voz, motores lineares e todos os tipos de plataformas de movimento linear de acordo com os requisitos específicos do cliente. Com muitos anos de experiência, nossa equipe internacional de engenharia e fabricação é capaz de fornecer a tecnologia mais avançada e produtos de melhor qualidade para clientes e distribuidores de motores de bobina de voz e motores lineares na Ásia, América do Norte, Europa e várias áreas do mundo.
A empresa é capaz de fornecer soluções econômicas para suas grandes necessidades de produção OEM, estando sediada nos centros de fabricação de Suzhou. Continuaremos a melhorar em tecnologia e a buscar a perfeição na qualidade. Aderindo ao princípio da SUPT Motion: Alta qualidade é nossa busca, a satisfação do cliente é nosso compromisso. Com nosso rigoroso departamento de qualidade e departamento de produção, garantimos que nossos produtos de alta qualidade e baratos sejam mais econômicos para atender aos clientes, tornando-os altamente competitivos.
