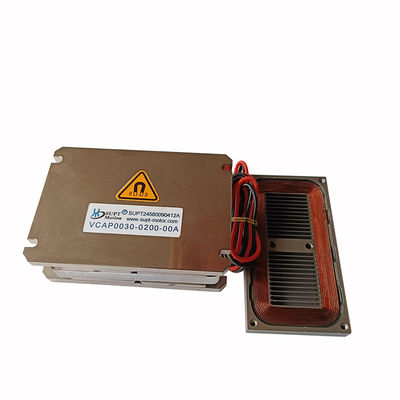

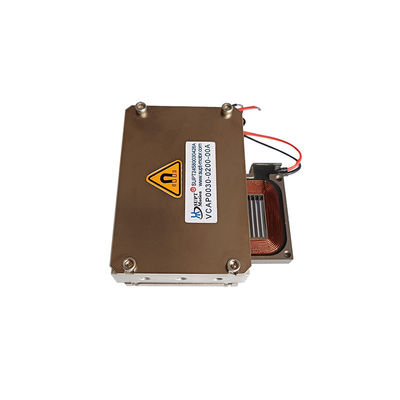

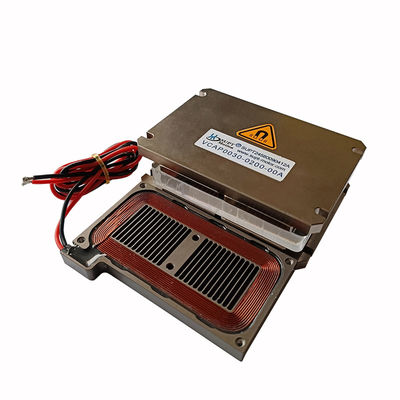

30N motores de bobina de voz plana de alto impulso são adequados para usinagem de precisão
| Lugar de origem | China,Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | CE, ISO9001 |
| Número do modelo | VCAP0030-0200-00A |
| Quantidade de ordem mínima | 3pcs |
| Preço | $120-$400 |
| Detalhes da embalagem | Embalagem personalizada etc. |
| Tempo de entrega | 1-5 unidades, 5 dias. >20pcs, a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Método de atuação | Bobina de voz | Recurso de proteção | Totalmente fechado |
|---|---|---|---|
| Força contínua | 12.3N | Tensão | 24.3V |
| Derrame total | 20mm | Força de pico | 30N |
| Comprimento | 80mm | Tamanho | 74mm |
| Nível de ruído | Baixo | Modelo de produto | VCAP0030-0200-00A |
| Feedback da posição | Potenciômetro | Comutação | Escovar |
Descrição de produto
Descrição do Produto:
O SUPTMOTION VCAP0030-0200-00A é um motor de bobina de voz plano de alta resistência, projetado especificamente para atuação de precisão de alto empuxo e longo curso. Ele oferece um empuxo de pico de 30 N, um empuxo contínuo de 12,3 N e um curso ultralongo de 20 mm, tornando-o ideal para fabricação de semicondutores, usinagem de precisão e sistemas de montagem automatizada. Com sua estrutura mecânica robusta e design de circuito magnético de alto desempenho, este atuador oferece estabilidade de posicionamento excepcional, resposta dinâmica rápida e zero folga. Suas dimensões padrão industrial de 80 × 74 × 25 mm garantem compatibilidade com interfaces de equipamentos padrão, simplificando os processos de design mecânico e instalação. O motor de bobina de voz plano opera com uma tensão máxima de 24,3 V com uma constante de força contra-eletromotriz de 10,5 V/m/s, oferecendo alta eficiência energética e baixo consumo de energia. Ele apresenta excelente dissipação de calor, baixa resistência térmica e mantém desempenho estável sob condições de operação contínuas de alta carga. Motores de bobina de voz planos são amplamente utilizados em máquinas de corte de wafers, sistemas de microalimentação CNC, montagem de componentes automotivos, prensas de baterias de íon-lítio e equipamentos de inspeção de alta precisão. Eles fornecem controle de movimento confiável e livre de manutenção para aplicações industriais que exigem alto empuxo e longo curso.
Recursos:
Curso Longo e Alto Empuxo: Um curso máximo de 20 mm combinado com um empuxo de pico de 30 N e um empuxo contínuo de 12,3 N atende às demandas de movimento de precisão de carga pesada.
Conversão de Energia de Alta Eficiência: Uma alta constante de força contra-eletromotriz de 10,5 V/m/s oferece uma eficiência de conversão de energia 15% maior do que produtos comparáveis.
Dimensões de Grau Industrial: Dimensões industriais padrão de 80 × 74 × 25 mm, compatíveis com interfaces de montagem de equipamentos de semicondutores.
Parâmetros do Produto:
| Modelo do Produto | Força de Pico (N) |
Força Contínua at 25℃(N) |
Curso Total (mm) |
Tensão Máxima (V) |
Constante de Força Contra-Eletromotriz (V/m/s) |
Comprimento (mm) |
Largura (mm) |
Altura (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0030-0200-00A:
| Parâmetro | valor | Parâmetro | valor |
| Modelo | VCAP0030-0200-00A | Empuxo de pico | 30N |
| Empuxo Contínuo (25°C) | 12.3N | Curso total | 20mm |
| Tensão Máxima | 24.3V | Constante de Força Contra-Eletromotriz | 10.5V/m/s |
| Comprimento | 80mm | Largura | 74mm |
| Altura | 25mm | Grau de proteção | IP54 |
Aplicações:
• Sistemas de posicionamento para equipamentos de corte de wafers de semicondutores
• Mecanismos de microalimentação para máquinas-ferramenta CNC de precisão
• Equipamentos de teste de componentes eletrônicos automotivos
• Equipamentos de laminação de precisão para eletrodos de baterias de íon-lítio
| A principal aplicação de um motor de bobina de voz: |
| 1. Indústria de semicondutores: Fiação, corte, perfuração, sistemas de transporte, soldagem, robótica. |
| 2. Operação de válvulas no campo: Válvulas de medição de tipo, sistemas de teste de pressão, sistema de injeção química de válvula pneumática. |
| 3. Indústria de Micro Máquinas: Sistemas de alimentação, micro perfuração, estampagem de precisão. |
| 4. Sistema de Vibração: Mesa de agitação, plataforma de vibração. |
| 5. Campo médico: Sistema de microinjeção, equipamentos respiratórios, equipamentos de teste. |
| 6. Tecnologia de Aviação: Sistema de controle de voo, sistema de feedback do piloto. |
| 7. Campo de uso comercial: Bomba de resfriamento de computador, sistema de foco automático de câmera miniatura. 8. Indústria de automação: Equipamentos a laser, dispensador, equipamentos de teste, máquinas têxteis. |
