Atuador de Precisão Pesado de Ultra Alta Força 100N com Motor de Bobina de Voz Plana
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT |
| Certificação | ce,ISO9001,CCC |
| Número do modelo | VCAP0100-0020-00A |
| Quantidade de ordem mínima | 2 peças |
| Preço | $120.00/pieces >=2 pieces |
| Detalhes da embalagem | Embalagem personalizada etc. |
| Tempo de entrega | 1-5 produtos 5-7 dias de envio, amostras 3-5 dias, a granel a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Garantia | 3 meses a 1 ano | Uso | BARCO, carro, bicicleta elétrica, aparelho eletrodoméstico, UAV, 3D impressão, microscópio, robô, ve |
|---|---|---|---|
| Tipo | Micro motor | Torque | Pedidos |
| Construção | Ímã Permanente | Comutação | Escovar |
| Recurso de proteção | Totalmente fechado | Velocidade (rpm) | Velocidade variável |
| Nome do produto | motor de bobina de voz linear | Tensão nominal | 41.2V |
| Força de pico | 100n | Força contínua | 47N |
| Porta | Porto de Xangai |
Descrição de produto
Descrição do produto
O VCAP0100-0020-00A da SUPTMOTION é um motor de bobina de voz plana de nível industrial e de empuxo ultra-alto projetado especificamente para posicionamento de precisão em serviços pesados. Ele fornece um empuxo máximo de até 100 N e um empuxo contínuo de 47 N com um curso de 4 mm, tornando-o ideal para aplicações de acionamento de alta precisão e curso curto. Fabricado com uma estrutura de alta resistência e materiais premium resistentes ao desgaste, este motor de bobina de voz plana apresenta densidade de força excepcional, um tempo de resposta rápido de menos de 5 milissegundos e desempenho de movimento ultraestável. Sua estrutura robusta de 110×105×51 mm garante deformação mínima durante a operação, tornando-a ideal para estampagem de precisão, fixação para serviços pesados e sistemas de posicionamento de cargas pesadas. Este motor de bobina de voz plana suporta uma tensão máxima de 41,2 V e apresenta uma constante back-EMF ultra-alta de 80,1 V/m/s, permitindo controle de circuito fechado rápido e preciso. Oferece excelentes capacidades de gerenciamento térmico, uma ampla faixa de temperatura operacional e excepcional resistência a choques e vibrações. Este motor de bobina plana é amplamente utilizado na fabricação automotiva, máquinas de estampagem de precisão, posicionamento de componentes ópticos para serviços pesados, painéis de distribuição de alta tensão e equipamentos de automação em grande escala.
A principal aplicação de um motor de bobina de voz:
O driver de bobina de voz linear é um tipo de mecanismo de acionamento de bobina de voz, que usa driver de bobina de voz linear para controle preciso. É um motor de bobina plana, seu mercado aponta principalmente para a indústria de semicondutores e micro-máquinas-ferramentas. Este sistema de atuador de bobina de voz linear é leve, compacto e adequado para uma variedade de aplicações. É caracterizado por peso leve, tempo de resposta curto e alta frequência. Curso curto, estrutura compacta, modelo da série VCAP, é perfeito para aplicações que exigem movimentos precisos e exatos.
Cenários de aplicação (correspondência precisa)
• Equipamento de estampagem de metal de precisão
• Máquinas de montagem de peças automotivas de precisão
• Sistemas de posicionamento de componentes ópticos para serviços pesados
• Mecanismos de acionamento para painéis de alta tensão
• Equipamento de estampagem de metal de precisão
• Máquinas de montagem de peças automotivas de precisão
• Sistemas de posicionamento de componentes ópticos para serviços pesados
• Mecanismos de acionamento para painéis de alta tensão
Parâmetros técnicos:
|
Modelo do produto
|
Força Máxima
(N)
|
Contínuo
Vigor
(N)
|
Curso total
(mm)
|
Máx.
Tensão
(V)
|
EMF traseiro
Constante
(V/m/S)
|
Peso da Bobina
(g)
|
Comprimento (mm)
|
Largura
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21,5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27,6
|
4.4
|
59
|
50
|
22,5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10,5
|
80
|
74
|
25
|
VCAP0100-0020-00A:
| Parâmetro | valor | Parâmetro | valor |
| Modelo | VCAP0100-0020-00A | Impulso máximo | 100N |
| Impulso Contínuo (25°C) | 47N | Curso total | 4mm |
| Tensão Máxima | 41,2V | Constante Back-EMF | 80,1V/m/s |
| Comprimento | 110mm | Largura | 105 mm |
| Altura | 51mm | Peso | 1,2kg |

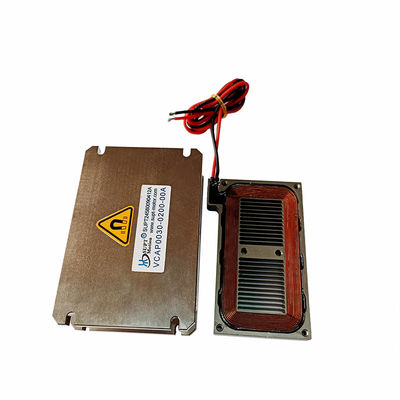

Imagens detalhadas
Certificações
Nossa empresa
Suzhou Unite Precision Technology Co, Ltd. (SUPT Motion) é uma empresa de engenharia e fabricação dedicada a fornecer motor linear de atuador de bobina de voz e plataforma de motor linear, SUPT Motion é fornecer um produto de distribuição padrão e também soluções OEM personalizadas de alto volume e madium.
A empresa possui forte capacidade de P&D, sistema de serviço pós-venda perfeito. SUPT Motion é capaz de, de acordo com os requisitos específicos do cliente, projetar e produzir motor linear de motor de bobina de voz e todos os tipos de plataforma de movimento linear.
A empresa é capaz de fornecer uma solução econômica para você, grande exigência de produção OEM, por estar baseada nos centros de fabricação de Suzhou, continuaremos a melhorar a tecnologia, buscando a perfeição na qualidade. Aderindo ao princípio de SUPT Motion Hight, a qualidade é o nosso objetivo, a satisfação do cliente é o nosso compromisso.
Perguntas frequentes
1.Você é fabricante?
RE:Sim, somos fábrica e 100% fabricantes.
2.Como posso obter uma cotação?
Re: Forneça os detalhes dos requisitos do produto, como especificação, quantidade, requisitos de embalagem, etc.
3. Quanto tempo posso obtê-los?
Re:Normalmente, as amostras precisam de 7 a 10 dias úteis.
A produção em massa precisa de 12 a 18 dias úteis.
Depende da sua quantidade.
4.Você pode produzir de acordo com as amostras?
Re:Sim, podemos produzir por suas amostras ou desenhos técnicos.
5.Quais são as suas condições de pagamento?
Re:T/T 50% como depósito e 50% serão pagos antes do envio. Mostraremos as fotos do produto e dos pacotes antes de você pagar o saldo.
6.Quais são os seus termos de entrega?
Re: EXW, FOB.
Nosso serviço
Serviço:
A. Indicadores e especificações técnicas podem ser personalizados.
B.amostra grátis, frete a cobrar.C.Serviço pós-venda satisfatório.
D. MOQ flexível.
Por que nos escolher:
A.100% fabricante.
B.Rica experiência de produção.
C.Máquina Avançada.
D.Sistema de controle de qualidade rigoroso.
Embalagem e entrega
|
Porta de carregamento
|
Porto de Xangai,China.
|
|
Prazo Comercial
|
FOB
|
|
Remessa
|
LCL ou FCL por via marítima, aérea ou expressa DHL, UPS.
|
|
Prazo de pagamento
|
T/T, Western Union, E-checking, Trade Assurance e paypal também aceitam.
|
|
Tempo de espera
|
7 a 10 dias úteis após o pagamento e conforme necessidade do cliente.
|
