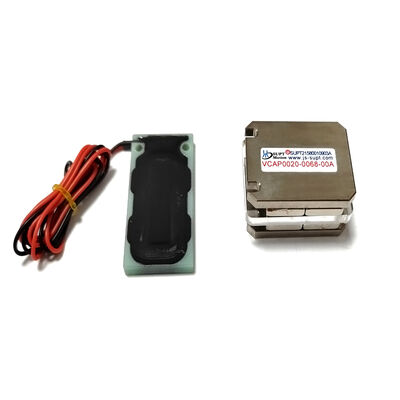

20N Actuador de bobina de voz linear micro plana adequado para ensaios de semicondutores
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT |
| Certificação | ce,ISO9001,CCC |
| Número do modelo | VCAP0020-0068-00A |
| Quantidade de ordem mínima | 1Pieces |
| Preço | $150.00/pieces >=2 pieces |
| Detalhes da embalagem | Caixa que empacota etc. |
| Tempo de entrega | 1-5 produtos 5-7 dias de envio, amostras 3-5 dias, a granel a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Garantia | 3 meses a 1 ano | Uso | BARCO, carro, bicicleta elétrica, UAV, impressão 3D, microscópio, robô, ventiladores médicos, projet |
|---|---|---|---|
| Tipo | Micro motor | Construção | Ímã Permanente |
| Comutação | Escovar | Recurso de proteção | Totalmente fechado |
| Velocidade (rpm) | Velocidade variável | Nome do produto | motor de bobina de voz linear |
| Tensão nominal | 8.2V | Força de pico | 20N |
| Força contínua | 5.5N | Porta | Porto de Xangai |
Descrição de produto
Descrição do produto
O atuador de bobina de voz plana possui tempos de resposta rápidos, impulso moderado, curso confiável e alta eficiência, e foi projetado especificamente para aplicações de teste de semicondutores e eletrônicos.De potência não superior a 50 W, um impulso contínuo de 5,5 N e um curso de 6,8 mm, este atuador de bobina de voz plana alcança um equilíbrio ideal entre impulso, velocidade e curso.5 mm) e uma altura de apenas 21.5 mm, este atuador de bobina de voz plana é adequado para plataformas de teste de múltiplos eixos e módulos de automação de alta densidade.,O motor tem uma tensão de funcionamento máxima de 8.2V e uma constante de EMF de retorno de 4.4 V/m/s, garantindo um desempenho estável e baixo consumo de energia.Este atuador de bobina de voz plana é amplamente utilizado em estações de sonda de semicondutores, equipamento de ensaio de IC, sistemas de calibração de sensores, inspecção de componentes electrónicos e linhas de montagem automatizadas em pequena escala.
Aplicação:
Em comparação com a série retangular, a série de motores de bobina de voz de tipo plano tem um curso relativamente mais curto para o mesmo volume, mas sua vantagem reside em seu perfil mais baixo.Fornece um empuxo de até 500 N e uma velocidade de 15 mmA série de tipo plano é uma solução ideal para a geração de movimento XY de curto curso, e o seu mercado principal é a indústria de semicondutores e micro-máquinas.
• Estações de ensaios de chips de semicondutores
• Equipamento de ensaio funcional de componentes electrónicos
• Sistemas de calibração de sensores de precisão
• Linhas de montagem automatizadas em pequena escala
• Equipamento de ensaio funcional de componentes electrónicos
• Sistemas de calibração de sensores de precisão
• Linhas de montagem automatizadas em pequena escala
Parâmetros técnicos:
|
Produto Mdel
|
Força de pico
(N)
|
Continuidade
Força
(N)
|
Aceleração total
(mm)
|
Max.
Voltagem
(V)
|
Câmpus EMF traseiro
Constante
(V/m/S)
|
Peso da bobina
(g)
|
Duração ((mm)
|
Largura
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|

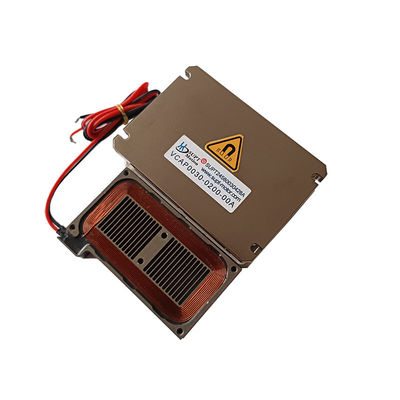

VCAP0030-0020-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
VCAP0020-0068-00A:
| Parâmetro | Valor | Parâmetro | Valor |
| Modelo | VCAP0020-0068-00A | Propulsão máxima | 20N |
| Propulsão contínua (25°C) | 5.5N | Traço total | 6.8mm |
| Tensão máxima | 8.2V | Constante de FEM retrô | 4.4V/m/s |
| Duração | 39 mm | Largura | 50 mm |
| Altura | 21.5 mm | Peso | 30,3 kg |
