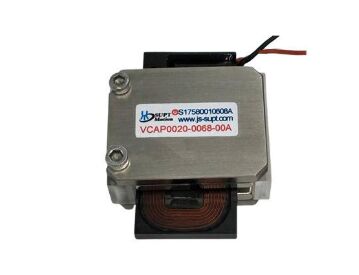

6.8mm Motor de bobina de voz plana ultra fina de alta precisão para dispositivos médicos
| Lugar de origem | Jiangsu, China |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001-2000,CE |
| Número do modelo | Série VCAP |
| Quantidade de ordem mínima | ≥1 |
| Preço | $107-$300 |
| Detalhes da embalagem | Embalagens de cartão, etc. |
| Tempo de entrega | 1-5 produtos 5-7 dias de envio, amostras 3-5 dias, a granel a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | Entrevista |
Detalhes do produto
| Temperatura operacional | Largo | Nome do produto | Atuador de bobina de voz linear |
|---|---|---|---|
| Comprimento de derrame | 6,8 mm | Tamanho | Compactar |
| Tipo | Motor de bobina de voz tipo plano | Precisão de posicionamento | Alto |
| Modelo de produto | VCAP0020-0068-00A | Tensão | 8.2V |
| Força de pico | 20N | Recurso de proteção | Totalmente fechado |
Descrição de produto
Descrição do Produto:
O VCAP0020-0068-00A da SUPT’s é um motor de bobina de voz plana ultracompacto e ultrafino, projetado especificamente para dispositivos médicos, instrumentos portáteis e sistemas microeletromecânicos (MEMS). Alojado em um invólucro ultracompacto medindo apenas 39 × 50 × 21,5 mm, este produto oferece um empuxo de pico de 20 N, um empuxo contínuo de 5,5 N e um curso de 6,8 mm. Com uma espessura de apenas 21,5 mm, este motor de bobina de voz plana é ideal para aplicações com espaço limitado, como instrumentos cirúrgicos minimamente invasivos, dispositivos de diagnóstico portáteis, micropombas e dispositivos mecânicos vestíveis de precisão. Fabricado com materiais biocompatíveis e componentes de alta precisão, ele oferece movimento suave, silencioso e estável com folga zero e excelente repetibilidade. Com uma tensão operacional máxima de 8,2 V, este motor de bobina de voz plana apresenta baixo consumo de energia, baixa geração de calor e longa vida útil. Graças à sua constante de força contra-eletromotriz (back-EMF) de 4,4 V/m/s, o motor permite um controle de movimento preciso e responsivo. Amplamente confiável em robótica médica, dispositivos ópticos portáteis, controle de microválvulas, sistemas de entrega de dispositivos médicos de precisão e pequenos eletrônicos de consumo, este motor de bobina de voz plana é a solução definitiva para movimento de microprecisão em designs ultrafinos.
Recursos:
- Sistema de Atuação por Bobina de Voz Linear, motor de bobina de voz médica, atuador ultrafino, motor para equipamentos microcirúrgicos
- Mecanismo de Atuação por Bobina de Voz
- Entrada de Tensão de 8,2V
- Comprimento do Curso de 6,8mm
- Longa Vida Útil
- Alta Força
Parâmetros Técnicos:
| Modelo do Produto | Força de Pico (N) |
Força Contínua at 25℃(N) |
Curso Total (mm) |
Tensão Máxima (V) |
Constante de Força Contra-eletromotriz (V/m/s) |
Comprimento (mm) |
Largura (mm) |
Altura (mm) |
| VCAP0020-0068-00A | 20 | 5,5 | 6,8 | 8,2 | 4,4 | 39 | 50 | 21,5 |
| VCAP0020-0160-00A | 20 | 5,3 | 16 | 27,6 | 4,4 | 59 | 50 | 22,5 |
| VCAP0030-0020-00A | 30 | 12,3 | 20 | 24,3 | 10,5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41,2 | 80,1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| Parâmetro | valor | Parâmetro | valor |
| Modelo | VCAP0020-0068-00A | Empuxo de pico | 20N |
| Empuxo Contínuo (25°C) | 5,5N | Curso total | 6,8mm |
| Tensão máxima | 8,2V | Constante de Força Contra-eletromotriz | 4,4V/m/s |
| Comprimento | 39mm | Largura | 50mm |
| Altura | 21,5mm | Peso | 2,9kg |
Aplicações:
Aplicações Típicas:
1. Eletrônicos de Consumo: Foco automático e estabilização óptica de imagem (OIS) para câmeras de smartphone, permitindo movimento recíproco de alta frequência em espaços ultracompactos; algumas lentes de periscópio também utilizam VCMs planos.
2. Equipamentos de Semicondutores: Plataformas de movimento de eixo XY de precisão, estações de sonda e máquinas de ligação de chips, exigindo operação de curso curto e alta velocidade com baixa vibração.
3. Medição de Precisão / Óptica: Espelhos de alta velocidade, estágios de vibração e varredura a laser, exigindo resposta de alta frequência e posicionamento de alta precisão.
4. Dispositivos Médicos: Robôs cirúrgicos minimamente invasivos e atuadores de microválvulas, equilibrando tamanho compacto com resposta rápida.
