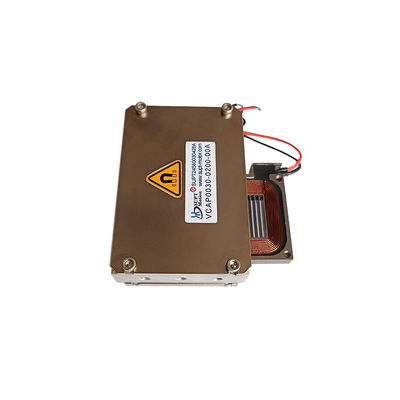

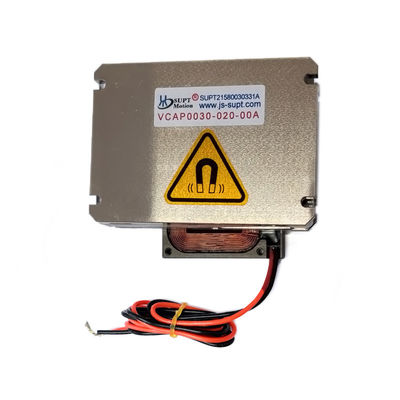

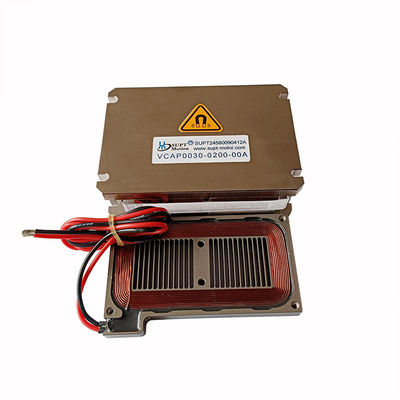

Motor de bobina de voz plana de longo curso de alta força para montagem de precisão
| Lugar de origem | China,Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | CE, ISO9001 |
| Número do modelo | VCAP0030-0200-00A |
| Quantidade de ordem mínima | 1 unidade |
| Preço | $105-$310 |
| Detalhes da embalagem | Caixa que empacota etc. |
| Tempo de entrega | 1-5 unidades, 5 dias. >20pcs, a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Nível de ruído | Baixo | Garantia | 3 meses a 1 ano |
|---|---|---|---|
| Força máxima | 30N | Tensão | 24.3V |
| Modelo de produto | VCAP0020-0068-00A | Material de habitação | Alumínio |
| Tipo | Micro motor | AVC | 20mm |
| Comprimento de derrame | 80mm |
Descrição de produto
Descrição do produto:
O SUPT VCAP0075-0180-00A é um motor de bobina de voz plana de alto desempenho otimizado para tarefas de automação industrial de alto impulso e longo curso.um impulso contínuo de 12.3 N, e um curso de 20 mm, tornando-o ideal para aplicações como montagem de precisão, prensagem, posicionamento e manuseio de materiais.baixa vibraçãoCom um design de circuito magnético eficiente, este motor de bobina de voz plana oferece uma saída de força suave, resposta rápida e nenhum efeito de engrenagem,Suporte de controlo de circuito fechado de alta precisãoCom uma tensão máxima de 24,3 V e uma constante de EMF de 10,5 V/m/s, oferece uma eficiência energética excepcional e um desempenho estável.Um projeto avançado de dissipação de calor garante baixa geração de calor e operação confiável a longo prazoEste motor de bobina de voz plana é amplamente utilizado na montagem de eletrônicos 3C, fabricação de peças automotivas, sistemas de estampagem de precisão, embalagens de semicondutores e linhas de produção de display de painel plano.Combina um elevado empuxo, longa tração e alta fiabilidade para satisfazer as exigências da moderna automação industrial.
Características:
Circuito magnético e espaçamento de ar: dar prioridade a estruturas multi-estágio ou diferenciais de dois lados para otimizar o jugo magnético e reduzir o fluxo de desvio;A lacuna de ar deve equilibrar a densidade de fluxo magnético e as tolerâncias de fabrico..
Optimização da bobina: baixa indutividade e baixa resistência para melhorar o desempenho dinâmico; o calibre do fio e o número de voltas devem ser correspondentes ao impulso e ao consumo de energia.
Mecanismo de orientação: as dobradiças flexíveis são adequadas para micro deslocamentos e operação sem atrito; os rolamentos lineares são adequados para traços ligeiramente mais longos,Quando o atrito e as forças laterais devem ser controlados.
Parâmetros do produto:
| Modelo de produto | Força de pico (N) |
Força contínua a 25°C ((N) |
Aceleração total (mm) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Duração (mm) |
Largura (mm) |
Altura (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| Parâmetro | Valor | Parâmetro | Valor |
| Modelo | VCAP0030-0200-00A | Propulsão máxima | 30N |
| Propulsão contínua (25°C) | 5.512.3 | Traço total | 20 mm |
| Tensão máxima | 24.3V | Constante de FEM retrô | 10.5V/m/s |
| Duração | 80 mm | Largura | 74 mm |
| Altura | 25 mm | Classificação de protecção | Proteção IP54 |
Aplicações:
| A principal aplicação de um motor de bobina de voz: |
| 1Indústria de semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica. |
| 2- Função das válvulas no terreno:Válvulas de medição de tipo, sistemas de ensaio de pressão, sistema de injecção de química de válvulas pneumáticas. |
| 3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão. |
| 4Sistema de vibração: Mesa de agitação, plataforma de vibração. |
| 5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio. |
| 6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto. |
| 7Commercial use field:Computer cooling pump miniature camera auto Sistema de foco. |
| 8Indústria de automação: equipamento a laser, dispensadores, equipamento de ensaio, máquinas têxteis. |
1Equipamento de estampagem de metais de precisão
2. Máquinas de montagem de precisão para peças de automóveis
3Sistemas de calibração de sensores de precisão
4.Líneas de montagem automatizadas em pequena escala
