Servo linear retangular de 10 mm de curso 6.1N para cabeças de pick and place

Descrição do produto:

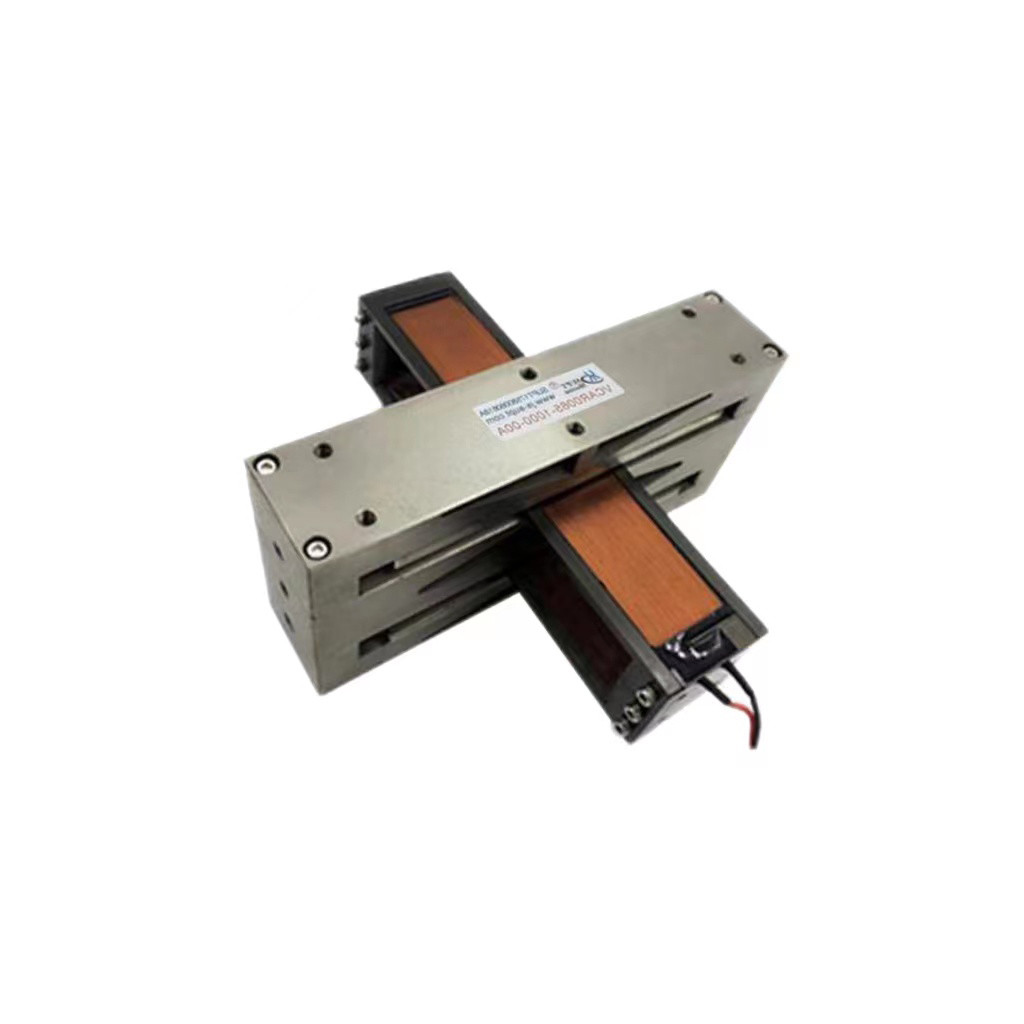

O VCAS0006-0099-00A é um motor de bobina de voz retangular de 10 mm de curso que alcança um excelente equilíbrio entre impulso e curso.Este motor de bobina de voz linear retangular é ideal para cabeças de pick-and-place, sistemas de triagem de alta velocidade e sistemas de transporte de peças pequenas.

Com apenas 33,5 mm de comprimento, este motor de bobina de voz linear retangular pode ser instalado em máquinas compactas de montagem de várias cabeças.2 g de massa da bobina móvel garante alta aceleração durante o movimento de curto cursoA tensão máxima de 13,7 V simplifica a eletrónica de accionamento, enquanto o back-EMF de 4,6 V/m/s proporciona um controlo de velocidade previsível.

Ao contrário dos motores rotativos que usam mecanismos de cam ou link, a série VCAS gera um impulso linear direto, reduzindo a complexidade mecânica e minimizando os pontos de falha.Seu design retangular é especialmente adaptado para os estágios XY, onde minimizar a altura é crítico, mas são necessários traços mais longos do que os dos cilindros.

No campo da montagem eletrônica, as cabeças de montagem de dispositivos de montagem superficial (SMD) exigem um movimento vertical suave e rápido.Este atuador pode ser usado como um levantador do eixo Z ou um modificador de bocalUma vez que os motores de bobina de voz não têm atrito ou reação negativa, a repetibilidade da colocação das peças é significativamente melhorada.

Características:

• Força máxima:6.1 N

• Força contínua @25°C: 3.2N

• Tracção total: 10 mm

• Tensão máxima: 13,3 V

• Constante de campo electromagnético de retorno: 4,6 V/m/s

• Peso da bobina: 18,2 g

• Dimensões (L × W × H):33.5 × 34,1 × 26,9 mm

Parâmetros do produto:

VCAS0006-0099-00A:

Aplicações:

1.Atuadores de bocal de recolha e colocação

2.Módulos de triagem de alta velocidade

3Transferência de pequenas partes

4. Posicionamento da agulha de distribuição

5.Atualização da sonda de ensaio
