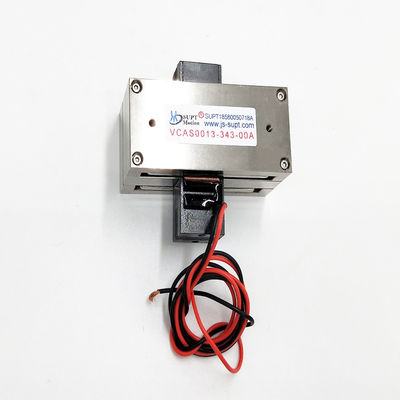

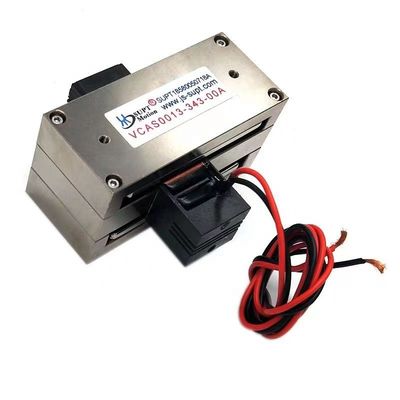

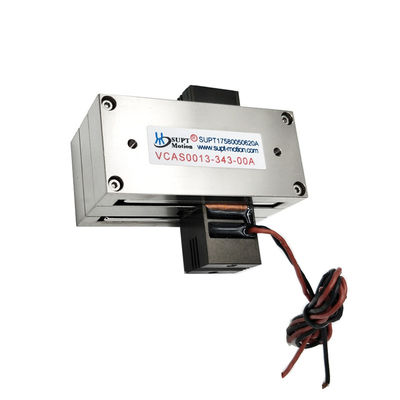

13N Pico 34,3mm Traço Motor de bobina de voz retangular para controle de válvula

  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
Lugar de origem China,Suzhou
Marca SUPT MOTION
Certificação CE, ISO9001，CCC
Número do modelo Série VCAS
Quantidade de ordem mínima 1PCS
Preço $99-$220
Detalhes da embalagem Embalagem personalizada etc.
Tempo de entrega 1-5 unidades, 5 dias. >20pcs, a ser negociado
Termos de pagamento T/T
Habilidade da fonte A ser negociado
Detalhes do produto
Recurso de proteção Totalmente fechado Número do modelo VCAS0013-0343-00A
Método de controle Eletrônico Derrame total 34.3mm
Construção Ímã Permanente Força de pico 13N
Tamanho 68,3×60×34,8mm Palavras-chave Motores lineares de bobina de voz
Tensão 12,6 V peso da bobina 40g
Velocidade Alta velocidade (rpm)
Destacar

Motor de bobina de voz de curso de 34

,

3 mm

,

atuador de bobina de voz retangular
Deixe um recado
Descrição de produto

Descrição do produto:

Os atuadores retangulares da série VCAS têm uma força por peso menor do que os atuadores cilíndricos. Mas também têm um curso muito mais longo. As forças variam até 1000 N e 250 mm.
Os atuadores retangulares são a solução ideal para os movimentos do eixo X-Y e o seu principal mercado está nas indústrias de semicondutores e micro máquinas-ferramenta.

O modelo VCAS0013-0343-00A deste motor de bobina de voz retangular tem um empurrão máximo de 13 N e um curso total de 34,3 mm, tornando-o adequado para a ação proporcional da válvula, posicionamento de carga média,e sistemas de amortecimento ativoO seu empuxo contínuo nominal a 25°C é de 8 N, garantindo uma operação fiável mesmo em ambientes adversos.

Em aplicações de válvulas de controlo de fluidos, as válvulas de solenoide proporcionais sofrem frequentemente de histerese e largura de banda limitada.Os motores de bobina de voz retangular apresentam uma relação de força-corrente linear ao longo de toda a sua tração de funcionamento e estão livres de saturação magnética.O VCAS0013-0343-00A pode substituir diretamente as válvulas solenoides em válvulas de gás ou líquido, oferecendo tempos de resposta mais rápidos e menor consumo de energia.

Este produto pode também servir como um actuador do eixo Z para testes de força leve ou de ressorte.enquanto a força de pico de 13 N é suficiente para satisfazer as exigências do rebitamento leve ou do controlo da força de contacto.

Características:

  • Força máxima:13N

  • Força contínua @25°C: 8N

  • Tracção total: 34,3 mm

  • Tensão máxima: 12,6 V

  • Constante de campo electromagnético de retorno: 5,8 V/m/s

  • Peso da bobina: 40 g

  • Dimensões (L × W × H):68.3×60×34,8 mm

Parâmetros do produto:

Modelo de produto Força de pico
(N)		 Força contínua
a 25°C ((N)		 Aceleração total
(mm)		 Voltagem máxima
(V)		 Constante de campo electromagnético traseiro
(V/m/s)		 Peso da bobina
(g)		 Duração
(mm)		 Largura
(mm)		 Altura
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100.5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





VCAS0013-0343-00A:

Parâmetro Valor Parâmetro Valor
Modelo VCAS0013-0343-00A Propulsão máxima 13N
Propulsão contínua (25°C) 8N Traço total 34.3 mm
Tensão máxima 12.6V Constante de FEM retrô 5.8V/m/s
Duração 68.3 mm Largura 60 mm
Altura 34.8mm Peso da bobina 40 g

Aplicações:

1.Válvulas de gás/fluido proporcionais

2- amortecimento activo das vibrações

3.Atualização do provador de mola/força

4.Prensagem leve / remendo

5Micro-posicionamento de ferramentas



A principal aplicação de um motor de bobina de voz:
1Indústria de semicondutores: cablagem, corte, perfuração, sistemas de transporte, soldadura, robótica.
2- Função das válvulas no campo: válvulas de medição de tipo, sistemas de ensaio de pressão, sistema de injecção de química de válvulas pneumáticas.
3Indústria de micro-máquinas: sistemas de alimentação, micro-perfuração, estampagem de precisão.
4Sistema de vibração: Mesa de agitação, plataforma de vibração.
5.Área médica: Sistema de micro-injecção, equipamento respiratório, equipamento de ensaio.
6Tecnologia da aviação: Sistema de controlo de voo, sistema de feedback do piloto.
7- Área de utilização comercial: Sistema de focagem automática de câmara em miniatura com bomba de arrefecimento por computador.
8Indústria de automação: equipamento a laser, dispensadores, equipamento de ensaio, máquinas têxteis.
