44N 5,9 mm de curso de alta precisão motor de bobina de voz de eixo para sistemas AOI

Descrição do produto:

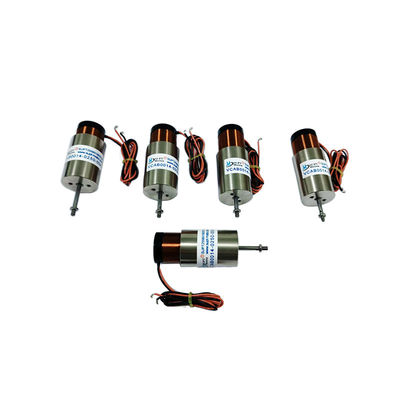

O VCAB0044-0059-00A é um motor de bobina de voz tipo eixo semifechado de alta precisão otimizado para inspeção óptica automatizada (AOI), equipamento de teste de semicondutores e aplicações de posicionamento de precisão que exigem precisão e repetibilidade extremamente altas.

A série VCAB de motores de bobina linear apresenta um design de eixo de movimento integrado e integra rolamentos lineares de precisão para fornecer orientação suave e de baixo atrito e precisão excepcional. O eixo de movimento é construído com materiais leves, de alta rigidez e resistentes ao desgaste, garantindo precisão de posicionamento estável ao longo de milhões de ciclos. Seu design leve permite rápida aceleração e curtos tempos de estabilização, tornando-o ideal para aplicações de inspeção e teste de alta velocidade.

Em sistemas de inspeção AOI e de semicondutores, o posicionamento preciso do eixo Z é fundamental para manter o foco durante a captura de imagens em alta velocidade. Este motor de bobina de voz linear emprega um design de acionamento direto com zero efeitos de engrenagem, garantindo movimento suave e livre de artefatos; simultaneamente, sua alta relação impulso/massa permite ajustes rápidos de foco sem overshoot. O curso de 5,9 mm oferece amplo deslocamento para sistemas de foco automático e aplicações de medição de perfil de superfície.

O design do invólucro semifechado protege os componentes internos contra poeira e contaminantes, o que é fundamental em ambientes de salas limpas onde partículas em suspensão podem comprometer a qualidade da inspeção óptica. Os rolamentos de precisão integrados eliminam a necessidade de conjuntos de trilhos-guia externos, reduzindo a complexidade e o custo do sistema e, ao mesmo tempo, melhorando a confiabilidade geral.

Este motor de bobina linear também é ideal para aplicações de teste de sondas, onde a força de contato controlada é crítica para medições elétricas precisas. A relação força-corrente linear permite uma regulação precisa da força, garantindo uma pressão de contato consistente em vários pontos de teste. O mecanismo de folga zero evita erros de posicionamento, evitando assim falhas de contato ou falsas detecções de falhas.

Características:

• Nome do produto:Motor de bobina de voz linear
• Número do modelo:VCAH0044-0059-00A
• Força máxima: 44,1 N
• Força Contínua @25°C: 17,7 N
• Curso total: 5,9 mm
• Tensão máxima: 14,3 V
• Constante EMF traseira: 8 V/m/s
• Peso da bobina: 43g
• Diâmetro do estator: 46 mm

Parâmetros técnicos:

Aplicações:

1. Foco automático de inspeção óptica automatizada (AOI)

2. Testadores de sonda semicondutora

3. Perfil de superfície de precisão

4. Posicionamento da agulha de distribuição

5. Controle de força de contato da sonda de teste

6.Posicionamento de equipamentos de metrologia
