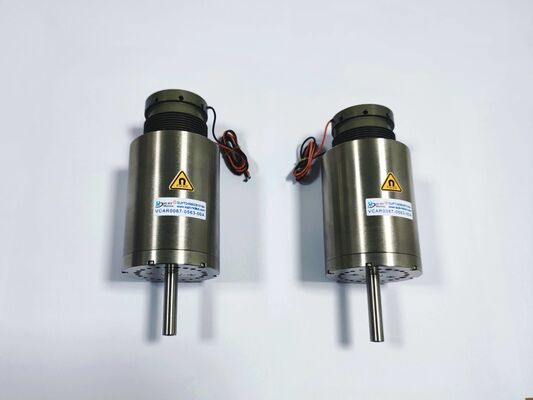

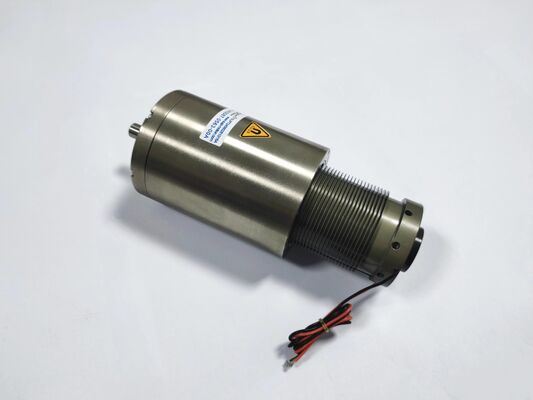

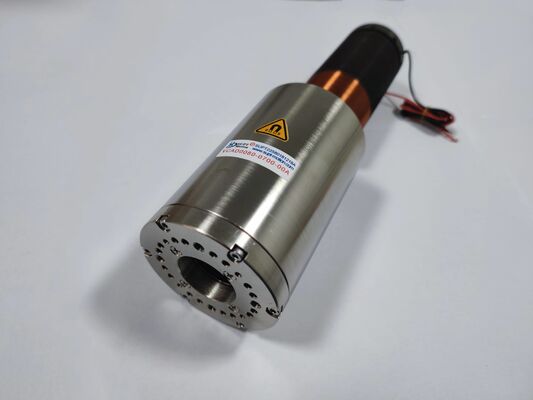

22N 44,8mm Motor de bobina de voz linear de eixo de longo curso para sistemas de digitalização

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
Lugar de origem China,Suzhou
Marca SUPT MOTION
Certificação ISO9001,CE,3C
Número do modelo VCAB0022-0448-00A
Quantidade de ordem mínima 2 unidades
Preço $110-$290
Detalhes da embalagem Embalagem personalizada etc.
Tempo de entrega 1-5 unidades, 5 dias. >20pcs, a ser negociado
Termos de pagamento T/T
Habilidade da fonte A ser negociado
Detalhes do produto
Garantia 3 meses a 1 ano Modelo de produto VCAB0022-0448-00A
peso ((g) 52 Força máxima (N) 22
Duração total (mm) 44,8 Voltagem máxima (V) 14.3
Aplicativo Produto Automático Velocidade Alta velocidade (rpm)
Tipo de produto motor de bobina de voz linear Força contínua 11.4N
Campos de aplicação 3C Eletrônica, Semicondutores, Automação, Óptica, Equipamentos de Inspeção
Destacar

44Motor de bobina de voz linear de longo curso de.8 mm

,

Motor de bobina de voz linear de força 22N

,

motor de bobina de voz linear para sistemas de digitalização
Deixe um recado
Descrição de produto

Descrição do produto:

O motor de bobina de voz tipo eixo VCAB0022-0448-00A foi projetado especificamente para sistemas de varredura, linhas de atraso óptico e aplicações de posicionamento linear de precisão que exigem deslocamento longo sem a necessidade de conversão rotativa para linear complexa.


A série VCAB apresenta um eixo de movimento integrado com rolamentos lineares de precisão, garantindo uma orientação suave e de baixo atrito em toda a faixa de curso. O eixo móvel é construído com materiais leves, de alta rigidez e resistentes ao desgaste. Ele é capaz de varredura contínua ou movimento alternativo sem superaquecimento, tornando-o adequado para ciclos de trabalho de alta intensidade.


Em sistemas de tomografia de coerência óptica (OCT) e espectrômetros infravermelhos com transformada de Fourier (FTIR), os atuadores lineares de curso longo são essenciais para ajustar o comprimento do caminho óptico. Este motor de bobina linear elimina a necessidade de parafusos esféricos ou acionamentos por correia, proporcionando movimento direto e sem dentes que garante a linearidade da varredura e reduz artefatos mecânicos.


O design sem folga melhora a repetibilidade da medição, o que é fundamental para aplicações espectroscópicas e metrológicas de alta precisão. Comparado às combinações tradicionais de motores rotativos e parafusos de avanço, este motor de bobina móvel linear oferece várias vantagens significativas: sem folga mecânica, uma curva de velocidade suave livre de efeitos de engrenagem, menor atrito para garantir uma saída de força estável e uma estrutura mecânica mais simples.


O design de acionamento direto também elimina pontos de desgaste associados às roscas e aos dentes da correia, prolongando assim a vida útil e garantindo uma calibração mais estável a longo prazo. A caixa semifechada protege os componentes internos e ainda permite fácil inspeção ou manutenção. Este projeto é particularmente benéfico em ambientes industriais onde poeira e partículas podem afetar o desempenho dos rolamentos lineares de precisão.

Características:

  • Força máxima: 22 N

  • Força Contínua @25°C: 11,4 N

  • Curso total: 44,8 mm

  • Tensão máxima: 14,3 V

  • Constante EMF traseira: 4 V/m/s

  • Peso da bobina: 52g

  • Diâmetro do estator: 48 mm

  • Rosca da extremidade do eixo: M3 (interna)

Parâmetros do produto:

Modelo de produto Força Máxima
(N)		 Força Contínua
a 25℃(N)		 Curso total
(mm)		 Tensão máxima
(V)		 Constante EMF traseira
(V/m/s)		 Peso da bobina
(g)		 Diâmetro do estator Rosca final do eixo
(mm)
VCAB0005-0039-00A 5 1,5 3 5.4 0,9 23 29,5 M2 (externo)
VCAB0005-0050-00A 5 2.2 3.9 14,5 3.1 27 31,5 M2.5 (externo)
VCAB0013-0072-00A 13 4.2 7.2 26,6 5,72 16.2 26.2 M3 (externo)
VCAB0015-0062-00A 15 6,5 6.2 26.2 9,75 14,8 33 M3 (externo)
VCAB0015-0127-00A 15 4.9 12,7 21,5 4.1 12,5 30,5 Eixo ∮4,8
VCAB0022-0098-00A 22 6.6 9,8 24,7 5.8 20 34.1 M3 (externo)
VCAB0022-0448-00A 22 11.4 44,8 14.3 4 52 48 M3 (interno)
VCAB0032-0050-00A 32 8,9 5 29,3 7.1 48 40 M3 (interno)
VCAB0033-0099-00A 33 8 9,9 24.3 5,87 23,5 36 M3 (externo)
VCAB0033-0224-00A 33 13,5 22.4 26,7 6.8 69 58 M3 (interno)
VCAB0035-0105-00A 35 15.6 10,5 11.9 5 91 50 M3 (interno)
VCAB0044-0040-00A 44 16.3 4 18.3 8,9 46,5 53 M3 (interno)
VCAB0044-0059-00A 44,1 17,7 5.9 14.3 8 43 46 M3 (interno)
VCAB0044-0075-00A 44 13.7 7,5 16,8 7.6 38,6 31.1 M3 (externo)
VCAB0044-0249-00A 44 11.7 24,9 44,9 8,88 65,9 38,1 M3 (interno)
VCAB0070-0149-00A 70 27.3 14,9 26,9 17,7 79 43 M3 (interno)
VCAB0087-0062-00A 87 21.67 6.2 34,5 12,7 45,2 43,1 M3 (interno)
VCAB0087-0563-00A 87 17,5 56,3 63,4 8.1 177 72 eixo ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29,9 8 162 50,8 M3 (interno)
VCAB0105-0164-00A 105 35,4 16.1 20.1 11,5 150 60,4 M3 (interno)
VCAB0113-0089-00A 113 35 8,9 31 17,5 125 73 eixo ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 eixo ∮10
VCAB0262-0249-00A 262 112 24,9 28.2 26 785 66 eixo ∮8
VCAB0294-0498-00A 294 56,8 49,8 114 24,5 685 93 eixo ∮10
VCAB0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 eixo ∮10
VCAB0436-0250-00A 436 167 25 31,6 37,2 775 78,4 eixo ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76,2 eixo ∮10



Aplicações:

  • Varredura por tomografia de coerência óptica (OCT)

  • Linhas de atraso óptico do espectrômetro FTIR

  • Sistemas de medição linear de precisão

  • Digitalização de contatos 3D

  • Cancelamento de vibração ativo

  • Direção por feixe de laser
