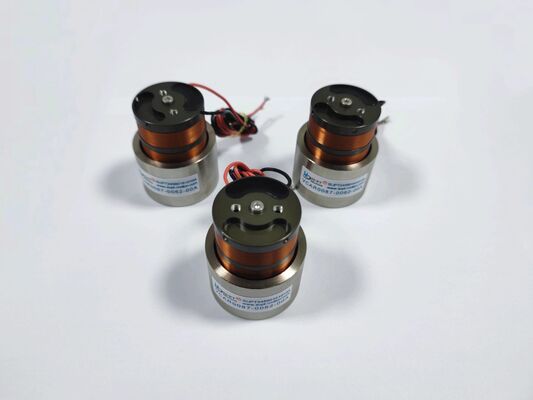

Motor de bobina de voz tipo eixo de curso de 15N 12,7 mm para sondagem de semicondutores
| Lugar de origem | China,Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001,CE,3C |
| Número do modelo | VCAB0015-0127-00A |
| Quantidade de ordem mínima | ≥1pcs |
| Preço | $110-$160 |
| Detalhes da embalagem | Embalagem personalizada etc. |
| Tempo de entrega | 1-5 unidades, 5 dias. >20pcs, a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Garantia | 3 meses a 1 ano | Modelo de produto | VCAB0015-0127-00A |
|---|---|---|---|
| peso ((g) | 21,5 | Força máxima (N) | 15 |
| Duração total (mm) | 12.7 | Voltagem máxima (V) | 12,5 |
| Precisão de posicionamento | Alto | Força contínua | 4,9N |
| Tipo de produto | Motor de bobina de voz linear com eixo | Barulho | Baixo ruído |
| Aplicativos | Posicionamento de precisão, sensação ao toque, óptica, fabricação de semicondutores | ||
| Destacar | 12Motor de bobina de voz tipo eixo de 7 mm de curso,Motor de bobina de voz de 15 N para sondagem de semicondutores,Motor de bobina de voz linear com garantia |
||
Descrição de produto
Descrição do produto:
O motor de bobina de voz tipo eixo SUPT, modelo VCAB0015-0127-00A, possui alta precisão e foi especificamente concebido para testes de sondas de wafer de semicondutores, posicionamento de altura de precisão,e aplicações de equipamento de ensaio automatizado.
Este motor de bobina de voz linear possui um projeto de eixo de movimento incorporado e incorpora rolamentos lineares de precisão, proporcionando uma precisão de orientação excepcional e uma operação suave.O eixo de movimento é feito de leve, materiais de alta rigidez e resistentes ao desgaste, garantindo um desempenho estável.
Em aplicações de teste de sonda de semicondutores, manter uma força de contato estável é fundamental para evitar danos às almofadas de ligação de precisão ou pontas da sonda.O design de acionamento direto deste motor de bobina de voz atinge precisão de posicionamento repetível ao nível de micrômetros, o que contribui directamente para melhorar o rendimento dos testes e reduzir as taxas de falsos positivos.
Em comparação com as plataformas tradicionais de parafusos de chumbo movidos por motor passo a passo ou servo, o VCAB0015-0127-00A oferece desempenho dinâmico superior, zero reação mecânica e menor perda de atrito.A sua capacidade de resposta de alta frequência satisfaz as demandas de ciclo rápido de aplicações de teste de alto rendimento, enquanto o seu projeto de baixa potência reduz a geração de calor que, de outro modo, poderia comprometer a estabilidade térmica dos sistemas de medição de precisão.
Este motor de bobina de voz linear também é adequado para posicionamento no eixo Z em sistemas de colocação de chips, cabeças de distribuição de precisão e plataformas de inspeção óptica automatizada (AOI) que exigem rápido,Movimento vertical precisoO seu tamanho compacto e a sua interface mecânica simples tornam-no uma solução plug-and-play ideal para a modernização de eixos pneumáticos ou guiados por parafusos a motores elétricos de alto desempenho.
Características:
-
Força máxima: 15 N
-
Força contínua @25°C: 4,9 N
-
Tracção total: 12,7 mm
-
Tensão máxima: 21,5 V
-
Constante de campo electromagnético retrô: 4,1 V/m/s
-
Peso da bobina: 12,5 g
-
Diâmetro do estator: 30,5 mm
-
Fim do eixo: Ø4,8 mm eixo plano
Parâmetros do produto:
| Modelo de produto | Força de pico (N) |
Força contínua a 25°C ((N) |
Aceleração total (mm) |
Voltagem máxima (V) |
Constante de campo electromagnético traseiro (V/m/s) |
Peso da bobina (g) |
Diâmetro do estator | Fio de extremo do eixo (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (exterior) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (exterior) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (exterior) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (exterior) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Eixo ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (exterior) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interior) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interior) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (exterior) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interior) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interior) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interior) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interior) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (exterior) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interior) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interior) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interior) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | eixo ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interior) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interior) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | eixo ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | eixo ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | eixo ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | eixo ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | eixo ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | eixo ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | eixo ¥10 |
Aplicações:
-
Sondagem de wafers de semicondutores
-
Posicionamento do eixo Z no acoplamento
-
Cabeças de distribuição de precisão
-
Inspecção óptica automatizada (AOI)
-
Posicionamento do dispositivo de ensaio
-
Acionadores de estações de sonda
