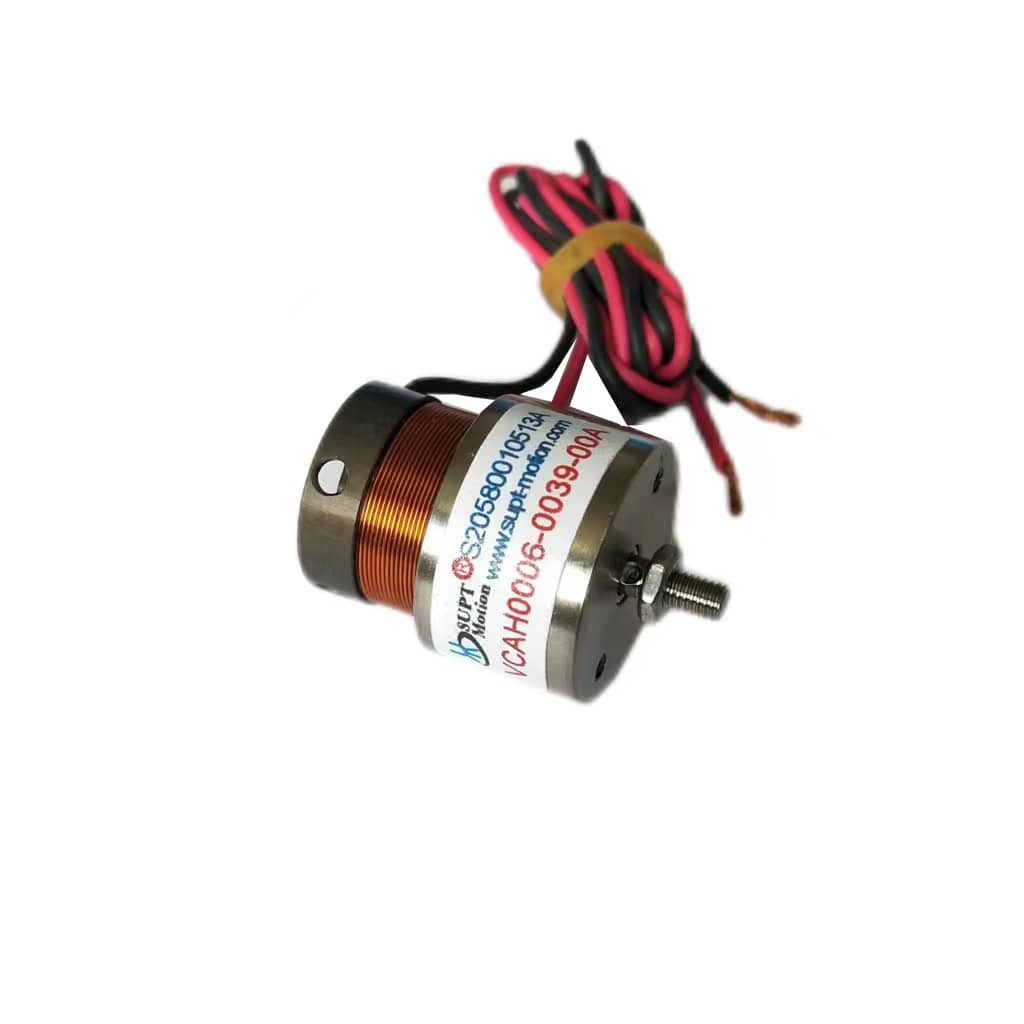

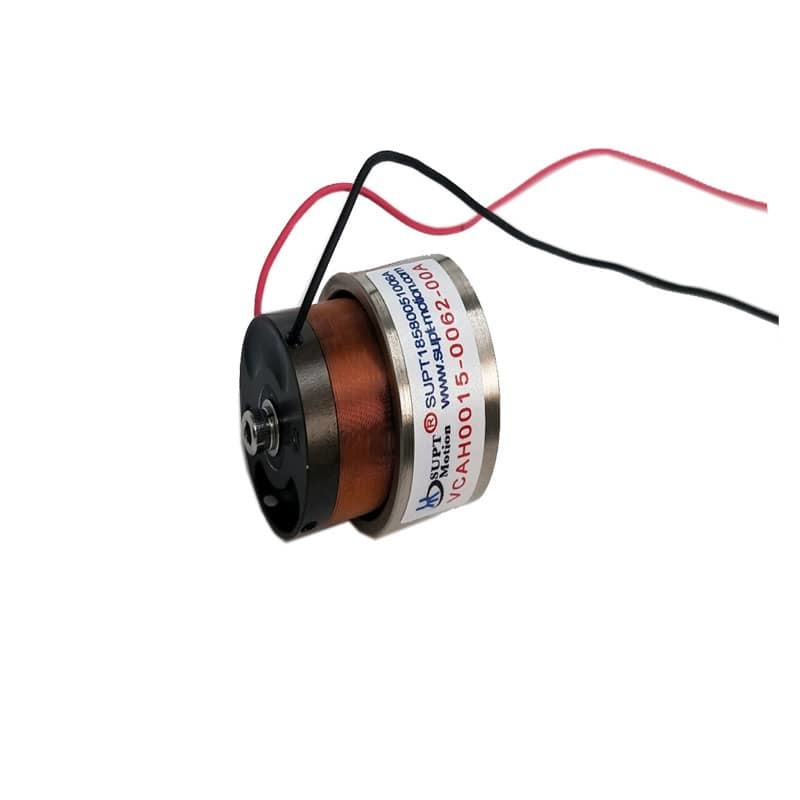

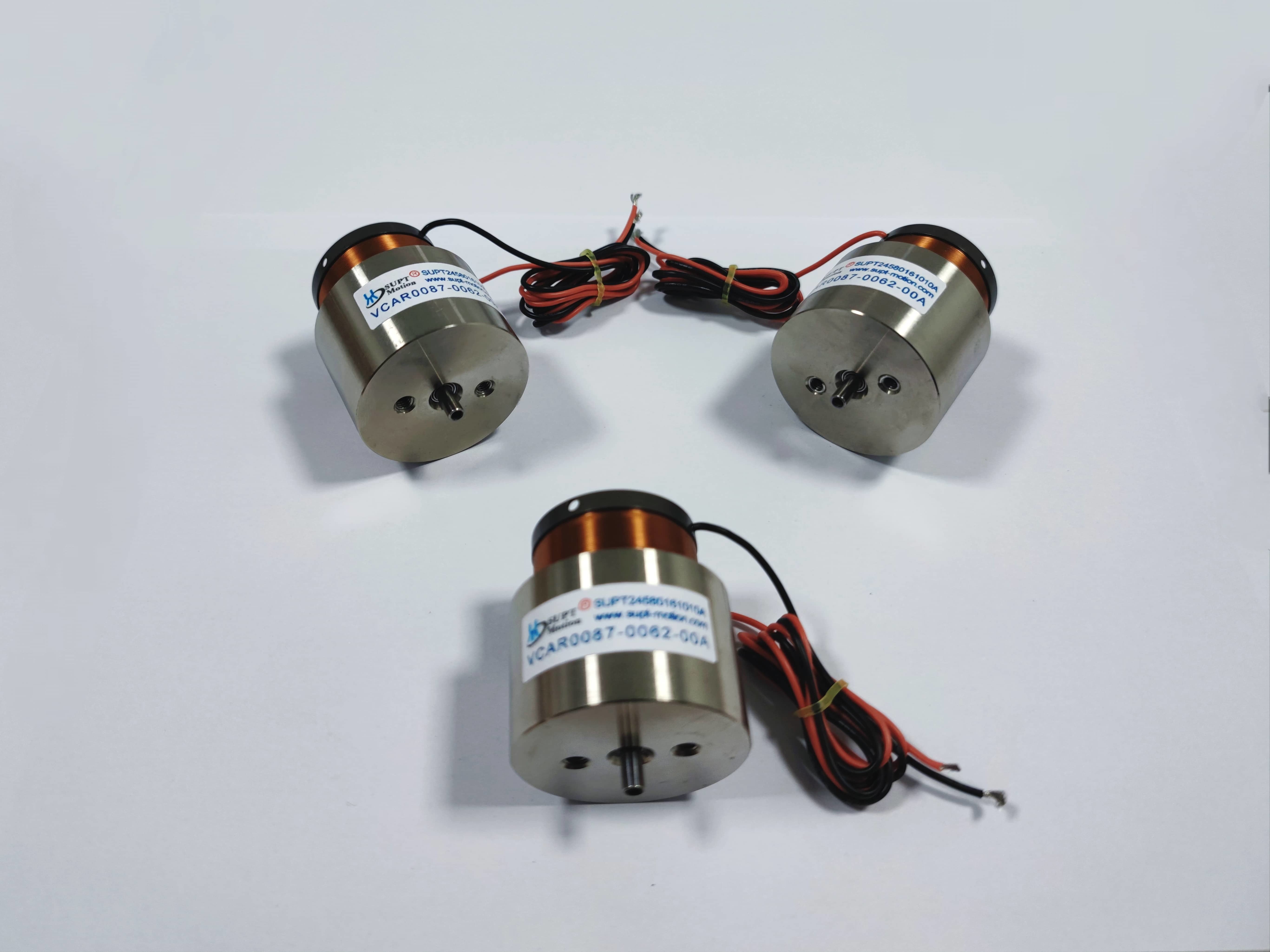

Motor linear da bobina de voz com eixo para o equipamento eletrônico da inspeção da precisão 3C
| Lugar de origem | China,Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificação | ISO9001,CE |
| Número do modelo | VCAB0013-0072-00A |
| Quantidade de ordem mínima | 2 unidades |
| Preço | $120-$290 |
| Detalhes da embalagem | Embalagem personalizada etc. |
| Tempo de entrega | 1-5 unidades, 5 dias. >20pcs, a ser negociado |
| Termos de pagamento | T/T |
| Habilidade da fonte | A ser negociado |
Detalhes do produto
| Garantia | 3 meses a 1 ano | Modelo de produto | VCAB0013-0072-00A |
|---|---|---|---|
| peso ((g) | 16,2 | Força máxima (N) | 13 |
| Duração total (mm) | 7.2 | Voltagem máxima (V) | 26.6 |
| Aplicativo | Produto Automático | Precisão de posicionamento | Alto |
| Tipo de produto | motor de bobina de voz linear | Força contínua | 4.2N |
| Barulho | Baixo ruído | ||
| Destacar | motor de bobina de voz linear de eixo,motor de bobina de voz linear para inspecção,motor de bobina de voz linear de precisão |
||
Descrição de produto
Descrição do Produto:
O modelo VCAB0013-0072-00A da SUPT MOTION’s é um motor linear de bobina de voz semi-eixo de alta precisão, desenvolvido especificamente para aplicações de teste de precisão na indústria de eletrônicos 3C. Ele possui um rolamento linear de precisão embutido e um eixo de acionamento resistente ao desgaste. A extremidade do eixo possui um design de rosca externa M3, permitindo a conexão direta a atuadores como sondas de inspeção, bicos de sucção e gabaritos de posicionamento, sem a necessidade de componentes de transmissão intermediários. Ele atende perfeitamente aos requisitos de posicionamento de alta precisão de aplicações como inspeção de chips eletrônicos 3C, inspeção de aparência de componentes e medição dimensional de precisão.
Este motor linear de bobina de voz emprega um design de circuito magnético otimizado e uma estrutura de enrolamento sem núcleo para eliminar efeitos de cogging, com flutuação de empuxo durante a operação ≤0,8%. Ele não apresenta histerese mecânica ou folga, proporcionando alta precisão de posicionamento, excelente repetibilidade e resposta rápida. Ele pode executar rapidamente ações como o posicionamento preciso de sondas de inspeção, pick-and-place de alta velocidade de chips e medição dimensional de componentes, melhorando a eficiência de inspeção em 40% em comparação com motores de passo tradicionais e aumentando significativamente a eficiência de inspeção e a taxa de rendimento das linhas de produção de eletrônicos 3C.
Este motor linear de bobina de voz suporta controle de pulso PWM e controle analógico, permitindo integração perfeita com sistemas de controle convencionais como PLCs e PCs industriais, tornando a comissionamento simples e conveniente. Além disso, o motor linear de bobina de voz apresenta um design de baixa vibração que evita problemas como imagens de inspeção borradas e desvios nos dados de medição causados por vibração, garantindo a precisão da inspeção de componentes eletrônicos 3C.
Em comparação com soluções de acionamento de inspeção tradicionais, o VCAB0013-0072-00A elimina componentes de transmissão intermediários como engrenagens, fusos e correias síncronas. Ele apresenta uma estrutura mais compacta, maior precisão de posicionamento e tempos de resposta mais rápidos, fornecendo uma solução de acionamento direto eficiente, estável e precisa para o campo de inspeção de precisão de produtos eletrônicos 3C.
Recursos:
Empuxo de pico: 13 N
Empuxo contínuo (25°C): 4,2 N
Curso total: 7,2 mm
Tensão máxima: 26,6 V
Constante de força contra-eletromotriz: 5,72 V/m/s
Peso da armadura: 16,2 g
Diâmetro do estator: 26,2 mm
Rosca da extremidade do eixo: M3 (rosca macho)
Parâmetros do Produto:
| Modelo do Produto | Força de Pico (N) |
Força Contínua a 25°C (N) |
Curso Total (mm) |
Tensão Máx. (V) |
Constante de Força Contra-eletromotriz (V/m/s) |
Peso da bobina (g) |
Diâmetro do Estator | Rosca da extremidade do eixo (mm) |
| VCAB0005-0039-00A | 5 | 1,5 | 3 | 5,4 | 0,9 | 23 | 29,5 | M2 (Externo) |
| VCAB0005-0050-00A | 5 | 2,2 | 3,9 | 14,5 | 3,1 | 27 | 31,5 | M2,5 (Externo) |
| VCAB0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | M3 (Externo) |
| VCAB0015-0062-00A | 15 | 6,5 | 6,2 | 26,2 | 9,75 | 14,8 | 33 | M3 (Externo) |
| VCAB0015-0127-00A | 15 | 4,9 | 12,7 | 21,5 | 4,1 | 12,5 | 30,5 | Eixo Ø4,8 |
| VCAB0022-0098-00A | 22 | 6,6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | M3 (Externo) |
| VCAB0022-0448-00A | 22 | 11,4 | 44,8 | 14,3 | 4 | 52 | 48 | M3 (Interno) |
| VCAB0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7,1 | 48 | 40 | M3 (Interno) |
| VCAB0033-0099-00A | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | M3 (Externo) |
| VCAB0033-0224-00A | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | M3 (Interno) |
| VCAB0035-0105-00A | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | M3 (Interno) |
| VCAB0044-0040-00A | 44 | 16,3 | 4 | 18,3 | 8,9 | 46,5 | 53 | M3 (Interno) |
| VCAB0044-0059-00A | 44,1 | 17,7 | 5,9 | 14,3 | 8 | 43 | 46 | M3 (Interno) |
| VCAB0044-0075-00A | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | M3 (Externo) |
| VCAB0044-0249-00A | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | M3 (Interno) |
| VCAB0070-0149-00A | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3 (Interno) |
| VCAB0087-0062-00A | 87 | 21,67 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | M3 (Interno) |
| VCAB0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8,1 | 177 | 72 | Eixo Ø10 |
| VCAB0088-0191-00A | 88,5 | 23,2 | 19,1 | 29,9 | 8 | 162 | 50,8 | M3 (Interno) |
| VCAB0105-0164-00A | 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | M3 (Interno) |
| VCAB0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | Eixo Ø8 |
| VCAB0262-0112-00A | 262 | 111 | 11,2 | 35,1 | 41 | 285 | 71 | Eixo Ø10 |
| VCAB0262-0249-00A | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | Eixo Ø8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | Eixo Ø10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | Eixo Ø10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | Eixo Ø10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Eixo Ø10 |
Aplicações:
1. Equipamentos de Inspeção de Chips Eletrônicos 3C
2. Inspeção Visual de Componentes
3. Instrumentos de Medição Dimensional de Precisão
4. Equipamentos de Pick-and-Place de Chips de Alta Velocidade
5. Sistemas de Classificação Automatizada para Produtos 3C
6. Equipamentos de Posicionamento de Componentes Eletrônicos.
